變壓器受軸向力的作用主要表現在會使得線匝和線段發生縱向彎曲，并且會使得線段與線段之間的墊展示會壓縮，部分甚至會傳輸到鐵軛，而脫離心柱。一般來講，處于線圈兩端位置的線段很容易發生Zui大的彎曲力，而處于線圈的高度中心墊塊上很容易發生Zui大的壓縮力。在磁勢分布不均勻時或者線圈的高度不一樣時，較之徑向力而言，軸向力更容易發生變壓器事故。

由此我們可以看見，一旦變壓器在運行過程中受到例如突發性的短路故障等而帶來的電流沖擊時，每一個線圈都會產生強大的徑向力和軸向力的合力。

變壓器變形測試儀變壓器繞組變形比較測試儀、頻響法檢測變壓器是否發生變形

變壓器是電力系統中不可缺少的重要儀器，在變壓器檢修或運輸時可能會造成變壓器繞組變形，同時變壓器在試驗過程中也可能發生匝間、相間短路等。中試控股根據DL/T 911-2016《電力變壓器繞組變形的頻率響應分析法》的變壓器繞組變形測試儀能有效檢測變壓器是否發生變形，及匝間，相間問題，并能已二維或三維兩種模式顯示。

變壓器變形測試儀數據回顯

本系統可以對已經存盤的數據進行回顯，在F區依次選擇電站名稱、變壓器名稱、試驗類別與時間、繞組類型與時間，即可將已經完成的測試結果調出。默認顯示在第一條曲線的位置，隨選擇結果的遞增，數據依次向下顯示。當曲線數量到達zui大時（9條曲線）時，不再遞增，此時，可以選擇需要替換的曲線，繼續進行遞增替換。如發現某條曲線不需要進行分析時，可以在曲線描述信息（E）上點擊鼠標右鍵，點擊“清空曲線”，則該條曲線自動從分析列表中剔除。

技術參數


1，設置兩種不同的掃描方式：線性掃描，分段掃描；


線性掃描：


10HZ-1MHZ 分辨率0.5KHZ 2000掃描點


100HZ-2MHZ 分辨率1KHZ 2000掃描點


10HZ-1MHZ 分辨率0.25KHZ 4000掃描點（只上位機可用）


100KHZ-2MHZ 分辨率0.5KHZ 4000掃描點（只上位機可用）


自定義起始頻率，掃描間隔，掃描點數（只上位機可用）


分段掃描：


10HZ-100HZ 分辨率1HZ90點


100HZ-1KHZ 分辨率5HZ 180點


1KHZ -10KHZ 分辨率 50HZ 180點


10KHZ-100KHZ分辨率 0.2KHZ 450點


100KHZ –300KHZ 分辨率 0.5KHZ 400點


300KHZ –1000KHZ 分辨率 1KHZ 700點


2，幅值測量范圍：(-100dB） - （+20dB）


3，幅值測量精度：0.1dB；


4，掃描頻率精度：小于0.01%；


5，信號輸入阻抗：大于1MΩ；


6，信號輸出阻抗：50Ω；


7，同相測試重復率：99.5%；

儀器操作：先打開主機電源，在電腦中進入變壓器繞組變形測試儀程序，之后進行參數設置，查看變壓器高低分接檔位并輸入，輸入當前油溫和環溫。繞組類別及連接類型已被試變壓器銘牌數據為準。我們也能自定義掃描頻率，選著“自定義掃描頻率”，就可以自定義測量開始頻率和結束頻率，掃描頻率范圍可以設為 1KHz-2000KHz。

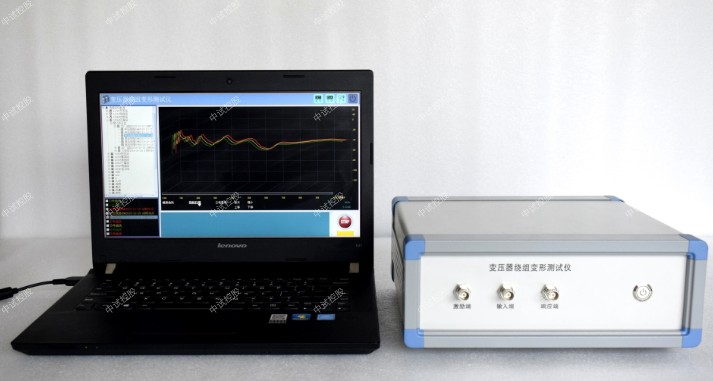

ZSBX-9000變壓器繞組變形測試儀


一，概述


1，中試控股變壓器設計完成后，其內部結構和各項參數（Ci，Li, Ri）都固定了，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線應該相差不大；


2，當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；


3，基于以上測量技術，設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以非常準確的判斷變壓器的變形程度。


4，符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。


二，技術特點


1.采用DDS掃頻技術；


2.采用高速，高集成化微處理器設計；


3.雙通道16位AD采樣；


4.自帶高亮度7寸彩色觸摸屏，亮度可調；


5.自帶熱敏打印機，可隨時打印數據，打印濃度可調；


6.可以保存100組測量數據，可隨時查閱數據或上傳至PC機；


7.有強大的上位機軟件，支持上傳數據、聯機測試、分析、打印和生成word文檔；


8.采用USB2.0接口；


9.主機尺寸：31cmX15cmX15cm；


10.主機重量： 4.0KG。


11.工作電源：AC220V±10%，(50±1)HZ ;


12.工作環境：-10℃～50℃ 濕度<90％ 無結露。

變壓器變形測試儀設置完成后，我們就可以點擊開始測量了。儀器會自動進行掃描，橫坐標和縱坐標分別代表頻率和分貝值。屏幕右上角并已數字形式顯示。測量完成后儀器會自動保存，測量完A相后，我們可以換線到B相,儀器測量點會自動切換到B相，并直接點擊測量，同理我們在測量C相，當3相全部測量完成后儀器會自行分析測試結果。點擊屏幕右下方分析測試報告儀器會出現分析結果。到此整個試驗完成。

由以上試驗數據可以看出，變壓器低壓側繞組連同套管的直流相電阻不平衡系數為：2.36%，超過了規程規定的注意值2%，與上次試驗數據縱向比較，C相變化Zui大，其增幅也達+2.4% ，說明該相繞組在變形的基礎上，還可能存在匝間或層間短路故障，但數量并不多。
