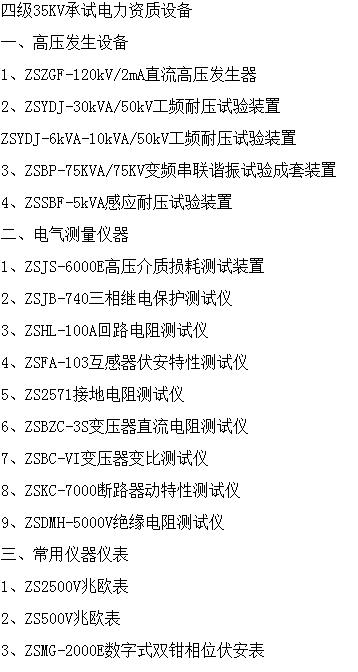

承裝承修承試四級資質機具設備

金屬氧化物避雷器運行中劣化的征兆有哪幾種

金屬氧化物避雷器在運行中劣化主要是指電氣特性和物理狀態發生變化，這種變化使其伏安特性漂移，熱穩定非線系數改變，電阻局部劣化等。一般情況下這些變化都可以從避雷器的幾種電氣參數的變化下反映出來。

（1）在運行電壓下，泄露電流阻性分量峰值的絕對增大；

（2）在運行電壓下，泄露電流諧波分量明顯增大；

（3）運行電壓下的有功損耗絕對值增大；

（4）運行電壓下的全泄露電流的絕對值增大，但不一定明顯。

10kV/185mm2長度≤1.5km電纜交流耐壓試驗儀

126kVA/180kV調頻式串聯諧振試驗裝置技術指標

一、適用范圍

1．滿足50MWA/110kV以下電力變壓器，電容量≤0.015μF，試驗頻率為45-65Hz,試驗電壓160kV。

2．滿足10kV/185mm2長度≤1.5km電纜的變頻交流耐壓試驗，電容量≤0.46μF，試驗頻率為30-300Hz，試驗電壓22kV。

3．滿足同步電機2800kW電壓10kV，試驗電壓16kV。

4．滿足10kV的開關，絕緣子，避雷器，真空斷路器等電氣設備的耐壓，試驗頻率為30-300Hz，試驗電壓42kV。

5．中試控股滿足110kV的GIS耐壓試驗，試驗頻率為30-300Hz，試驗電壓不超過180kV。

二、裝置特點

1)承裝承修承試四級資質機具設備 自動尋找諧振點，頻率范圍20-300Hz,頻率分辨率0.1Hz;

2) 自動升壓試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程;

3) 自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；

4) 五種保護功能：具有過壓、過流、斷電、閃絡及全壓輸出保護功能；

n 過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置;

n 過流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置;

n 斷電保護：試驗電源斷電后，裝置能快速保護;

n 全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出;

5) 中試控股液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流;

三、成套裝置技術參數

1. 額定容量：126kVA；

2. 輸入電源：單相380V電壓，頻率為50Hz；

3. 輸出電壓：36kV；180kV；

4. 輸出電流：3.5A；0.7A；

5. 工作頻率：30-300Hz；

6. 波形畸變率：輸出電壓波形畸變率≤1%；

7. 工作時間：額定負載下允許連續15min；

8. 溫 升：額定負載下連續運行15min后溫升≤65K；

9. 品質因素：裝置自身Q≥30(f=45Hz)；

10. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11. 測量精度：系統有效值1.5級；

12. 使用環境：

環境溫度：－150C–450C；

相對濕度：≤90%RH；

海拔高度: ≤2500米；

四、部件裝置技術參數

1. 激勵變壓器7.5kVA-0.4kV 1臺

a) 額定容量：7.5kVA；

b) 輸入電壓：380V，單相；

c) 輸出電壓：1.5kV；3kV；5kV；10kV

d) 結 構：干式；

e) 重 量：約40kg；

2. 變頻電源7.5kW/380V 1臺

a) 額定輸出容量：10kW

b) 工作電源：380V，工頻

c) 輸出電壓：0 – 400V，單相，

d) 額定輸入電流：18A

e) 額定輸出電流：18A

f) 輸出波形：正弦波

g) 電壓分辨率：0.01kV

h) 電壓測量精度：0.5%

i) 頻率調節范圍：30 – 300Hz

j) 頻率調節分辨率：≤0.01Hz

k) 頻率穩定度： 0.1%

l) 運行時間：額定容量下連續15min

m) 承裝承修承試四級資質機具設備額定容量下連續運行15min元器件最高溫度≤65K;

n) 噪聲水平：≤50dB

o) 重量約20kg；

3. 高壓電抗器25.2kVA/36kV 5節

a) 額定容量：25.2kVA;

b) 額定電壓：36kV；

c) 額定電流：0.7A；

d) 品質因素：Q≥30 (f=45Hz)；

e) 結 構：干式；

f) 重 量：約28kg；

4. 電容分壓器FRC-180kV -500 pF 1套

a) 額定電壓：180kV；

b) 高壓電容量：500pF

c) 介質損耗：tgσ≤0.5%；

d) 分壓比：1000：1

e) 測量精度：有效值1.5級;

f) 重 量：約8kg；
