油色譜分析中取油樣的方法和要求

取油樣是油色譜分析過程中的一個重要環節，一般取樣方法應滿足下列要求：

(1)油樣能代表變壓器本體中的油。

(2)從取樣到分析的整個過程中油中溶解氣體盡可能保持不變。

(3)取樣方法簡單易行。

在工程實際中，主要按下列方法：

(1)取樣部位

承裝修試三級資質機具設備一般在設備運行狀態下，可在變壓器油箱下部放油閥處取油樣，因運行時由于對流使各部分的溶解氣體分布均勻。對產氣較慢的潛伏性故障所產生的氣體大致己擴散均勻，故從何處取油樣其測定結果是相同的。但在故障嚴重，絕緣材料分解產氣量大時，氣體來不及溶解就呈氣泡狀向上運動，產氣點以上部位的油中溶解氣就多，上下部位油中含氣量差別較大，這時，應以上下部位同時取樣為好；突發性故障后，氣體擴散往往不充分，應注意取樣時間和部位，必要時可在多處取樣；中試控股電力講解對氣體繼電器己動作的變壓器，則應同時從繼電器放氣咀上同時取氣樣作綜合分析。應避免在油循環不夠充分的死體積處取樣。當某些變壓器結構不善，油難以循環均勻或取樣困難時，應設法對其結構進行改造;應注意在運行中取樣，若設備停止運行或散熱器停用時，油的對流可能不充分，應加以注意。

(2)取樣容器

理想的取樣容器應為：

1)由于運行時油溫高于環境溫度，因此要求取樣后當溫度降低，油體積縮小時，容器不產生負壓空腔。

2)取樣時容器內部不殘存氣泡。

3)器壁不吸收或向外透氣。

4)取樣時能與空氣完全隔絕，取樣后不向外逸氣。

5)容器透明，但又便于避光保存。

6)易于與脫氣裝置連接，便于運輸不易破損。

實際工作中，要完全滿足上述條件的容器是困難的。

IEC建議使用注射器，取氣管、鋁壺等三種容器，且推薦了檢驗注射器的方法，即用注射器取含氫氣的油，放置一周之后，其含氫量的損失不應大于5%。

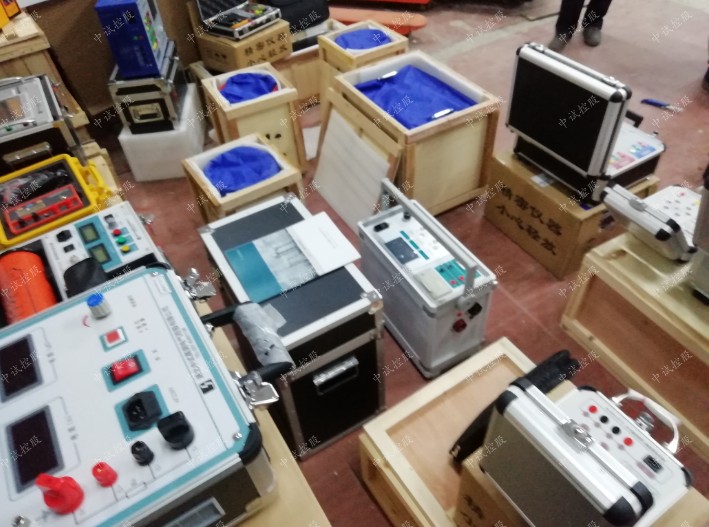

五級資質設備


一、高壓發生設備


1 直流高壓發生器 ZGF-60KV/2mA


2 工頻耐壓試驗裝置 ZSYDJ-5kVA/50kV


3 變頻串聯諧振試驗成套裝置 ZSBP-75KVA/75KV


二、電氣測量儀器


1 回路電阻測試儀 ZSHL-100A


2 三相繼電保護測試儀 ZSJB-730


3 互感器伏安特性測試儀 ZSFA-103


4 接地電阻測試儀 ZS2571


5 變壓器直流電阻測試儀 ZSBZC-10A


6 變壓器變比測試儀 ZSBC-VI


7 斷路器動特性測試儀 ZSGK-9B


三、常用儀器儀表


1 兆歐表 ZS2500V


2 兆歐表 ZS500V


3 數字式雙鉗相位伏安表 ZSMG-2000E

中試控股電力講解導則中推薦使用密封良好的玻璃注射器取油樣，取樣前應將容器洗凈、烘干，并應注意注射器的清潔，以便注射器的芯子可以自由滑動，用以補償油樣隨油溫變化的膨脹或收縮。

(3)取樣量

導則規定，對大油量的變壓器，電抗器等的取樣量可為50-250毫升，對少油量的設備要盡量少取，以夠用為限，實際取樣量與脫氣方法及其裝置有關，采用機械振蕩法和飽和鹽水真空攪拌法以及托里拆利真空法脫氣時，一般取樣量30毫升就夠用了。

(4)取油樣方法

承裝修試三級資質機具設備由于要分析的對象是變壓器油中溶解的氣體，而不是變壓器油本身，因此取樣方法不同于一般油質的取樣方法，一般應注意如下事項:

1)油樣應能代表設備本體油，放油閥中殘存的油應盡量排除。

2)取樣的連接方式可靠，盡量采用不使油中溶解氣體逸散和空氣混入的裝置。

3)取樣容器和連接管道中的空氣要完全排去，一般在注射器及軟管之間接一條金屬小三通來實現。

4)取樣過程中，油樣應平靜地流入容器內，而不產生氣泡。

5)抹去放油閥和連接裝置等處的污物，防止油樣污染。

6)注意設備在負壓狀態下取油樣時，可能有外部空氣引入油箱內，特別是冬季負荷較低時更應當注意。

所取油樣應盡快進行分析，油樣暫時不能分析時，保存期不得超過4天。
