規定電容器的電容值與出廠值之間偏差與各種電容器的偏差要求值又不相同的矛盾

在Q/CSG 除了規定電容值偏差不超過額定值的一5%～+l o%以外，還規定電容值與出廠值之間的偏差：對高壓并聯電容器等和集合式電容器分別不應小于出廠值的95%和9 6%；對耦合電容器等電容值不應大于出廠值的102%（否則應縮短試驗周期）。其主要原因是控制運行中元件電壓不超過規定值的1.1倍。

對高并聯電容器，它有不帶內部熔絲和帶內部熔絲兩種。對不帶內部熔絲的，在大多數情況下，擊穿一個元件，電容量變化一般均超過+IO%。此時，部分完好元件上的電壓將升高10%以上，電容器應退出運行；但對帶內部熔絲的元件損壞引起電容減小，要控制電容量允許變化值不超過元件電壓規定值的Un/m(Un為電容器額定電壓，優為串聯元件數)的1.1倍。例如，電容器元件為1 3并8串，當電容量減小9.7%時，部分完好元件上電壓可能最大升高21%。如果出廠試驗電容偏差+5%，則運行中電容偏差雖未降至一5%，就可能有元件的運行電壓超過1.1倍規定值。此時電容器也應退出運行，所以有這條規定對保證電容器的安全遠行有利

承試類三級機具設備耦合電容器也是由多個元件串聯而成，大多數單節耦合電容器的串聯元件數在100個左右，當有一個元件擊穿時，電容值約增大1%。考慮到溫度和測試條件影響，電容值增大2%以上時，中試控股電力講解應考慮有一個元件擊穿。此時雖然電容器仍可以繼續運行，但應縮短預防性試驗周期，查明原因，以保證安全運行。

三級承試資質設備

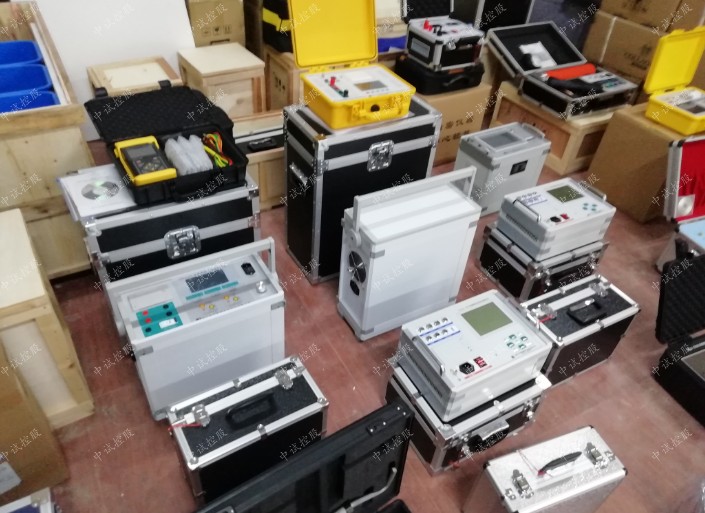

電氣測量儀器


1、ZSJS-6000D高壓介質損耗測試裝置


2、ZSHL-100A回路電阻測試儀


3、ZSFA-103互感器伏安特性測試儀


4、ZSDW-5A接地電阻測試儀


5、ZSRG-3000電容電感測試儀


6、ZSDT-10A接地導通測試儀


7、ZSBZC-3S變壓器直流電阻測試儀


8、ZSBC-VI變壓器變比測試儀


9、ZSBX-III變壓器繞組變形測試儀


10、ZSKC-4000有載分接開關測試儀


11、ZSKC-7000斷路器特性測試儀


12、ZSBD-2000氧化鋅避雷器阻性電流測試儀


13、ZSJB-740三相繼電保護測試儀


14、ZSFZ-9000雷擊計數器校驗儀


15、ZSDMH-5000V絕緣電阻測試儀

中試控股電力講解對集合式電容器，規定每相電容偏差不超過出廠值的±5%，也是從這個角度考慮的。

對電容式電流互感器

 (1)主屏間的絕緣電阻測量。主屏間的絕緣電阻指一次芯線對末屏端間的電阻，測量時芯線接兆歐表的L端，末屏端接兆歐表的E端，用2500V搖表測量。絕緣電阻的兆歐值一般較高（數千兆歐以上），即使絕緣層的表面受潮，其總體兆歐值仍很高，只有當絕緣層的受潮很深時，絕緣電阻才會有所降低，中試控股故用測量絕緣電阻來判斷這種形式的電流互感器是否受潮是很不靈敏的，而應測量其末屏對地的絕緣電阻。

(2)末屏對地的絕緣電阻測量。電容式電流互感器的末屏處在油箱的底部，它們與地之間僅末屏的外層絕緣和U形板絕緣相連，當互感器受潮，其水分積在油箱底部時，承試類三級機具設備末屏與箱底間的絕緣受潮最為嚴重，使絕緣電阻值下降。中試控股電力講解Q/CSG 10007-2004中規定末屏的絕緣電阻值不宜小于1OOOMΩ，測量時末屏端接兆歐表L端，接地端接兆歐表E端，用2500V兆歐表。
