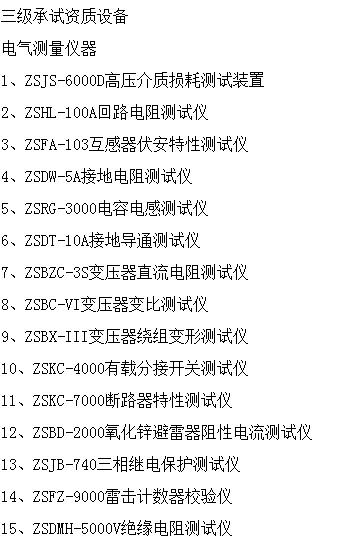

承裝修試三級機具設備

88kVA/44kV串聯諧振試驗裝置

ZSBP-88kVA/44kV變頻串聯諧振試驗裝置

一、ZSBP-型號

88指設備能輸出的最大額定容量，單位為kVA

44指設備能輸出的電壓等級，單位為kV；

二、中試控股ZSBP-88kVA/44kV變頻串聯諧振試驗裝置技術指標

1．額定電壓：

22kV---滿足10kV/300mm2電纜的交流耐壓試驗,試驗電壓≤22kV,試驗時間5min；

42kV---滿足10kV開關等電氣設備的交流耐壓試驗,試驗電壓≤42kV,試驗時間1min；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次性工作60分鐘；

4．裝置自身品質因數：Q>50

5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）

6．輸入電源：三相380V或單相220V

7．頻率調節范圍：30Hz～300Hz

8．系統測量精度：1.5％

9．裝置具有過壓、過流、零位啟動等保護功能

三、設備遵循標準

承裝修試三級機具設備《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2016

《電力設備預防試驗規程》 DL/T596-1996

《高壓諧振試驗裝置》 DL/T 849.6—2004

《電抗器》 GB10229.88

《耦合電容器和電容分壓器》 IEC358(1990)

《電力變壓器》 GB1094.5-2003

《外殼防護等級》 GB1094.1-GB1094.6-96

《高電壓試驗技術》 GB/T16927.1~2-1997

四、被試品對象及試驗要求

1、10kV/300mm2電纜2km交流耐壓試驗，電容量≤0.751uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、10kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。

五、裝置主要技術參數及功能

1） 額定容量：88kVA

2） 額定電壓：22kV；44kV

3） 額定電流：4A；2A

4） 測量精度：系統有效值1.5級

5） 工作頻率：30-300Hz

6） 裝置輸出波形：正弦波

7） 品質因素：裝置自身Q≥30(f=45Hz)

8） 波形畸變率：輸出電壓波形畸變率≤1%

9） 輸入電源：單相220或三相380V電壓，頻率為50Hz

10） 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘

11） 溫 升：額定負載下連續運行60min后溫升≤65K

12） 保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能

滿足實驗要求。

八、試驗時設備組合方式

承裝修試三級機具設備試驗時設備使用關系列表

九、中試控股系統配置及其參數

(一) 變頻電源ZSBP- 6kW 1臺

1) 額定輸出容量6kW

2) 工作電源：220/380±10%V（三相），工頻

3) 輸出電壓：0–400V

4) 額定輸入電流：15A

5) 額定輸出電流：15A

6) 電壓分辨率：0.01kV

7) 電壓測量精度：1.5%

8) 頻率調節范圍：30–300Hz

9) 頻率調節分辨率：≤0.1Hz

10) 頻率穩定度：0.1%

11) 運 行 時 間：額定容量下連續60min

12) 溫 升：額定容量下連續運行60min元器件最高溫度≤65K

13) 噪 聲 水 平：≤50dB

14) 尺寸（長寬高mm）：400×280×400

15) 重 量：約10kg

(二) 激勵變壓器ZSJLB-6kVA/1.5/3kV/0.4kV 1臺

1) 額定容量：6kVA

2) 輸入電壓：0-400V

3) 輸出電壓：1.5/3kV

4) 結 構：干式

5) 尺寸（長寬高mm）：450×330×430

6) 重 量：45kg

(三) 高壓電抗器ZSDK-44kVA/22kV 2節

1) 額定容量：44kVA;

2) 額定電壓：22V

3) 額定電流：2A

4) 電 感 量：55H/單節

5) 中試控股品質因素：Q≥30 (f=45Hz)

6) 結 構：干式

7) 尺寸（內徑高mm）：?282×435

8) 重 量：約45kg

（四） 中試控股電容分壓器FRC-2500pF/50kV 1套

1) 額定電壓：50kV

2) 高壓電容量：2500pF

3) 介質損耗：tgσ≤0.5%

4) 分 壓 比：1000：1

5) 測量精度：有效值1.5級

6) 尺寸（內徑高mm）：?140×500

7) 重量：約6 kg

44kVA/44kV串聯諧振試驗裝置

一、被試品對象及試驗要求

1、10kV/300mm2電纜長度1km的交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、10kV/6300kVA主變的交流耐壓試驗，電容量≤0.01uF，中試控股試驗頻率45-65Hz，試驗電壓35kV，試驗時間1min。

3、10kV開關柜、絕緣子的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓42kV，試驗時間1min。

二、工作環境

1、環境溫度：－100C –50 0C

2、相對濕度：≤90%RH

3、海拔高度: ≤1000米；

三、中試控股裝置主要技術參數及功能

1、額定容量：44kVA

2、輸入電源：單相220或三相380V電壓，頻率為50Hz

3、額定電壓：22kV；44kV

4、額定電流：2A；1A

5、工作頻率：20-300Hz

6、裝置輸出波形：正弦波

7、波形畸變率：輸出電壓波形畸變率≤1%；

8、工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘

9、溫 升：額定負載下連續運行5min后溫升≤65K

10、品質因素：裝置自身Q≥30(f=45Hz)

11、保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)

12、測量精度：系統有效值1.5級；

四、設備遵循標準

GB10229-88 《電抗器》

GB1094 《電力變壓器》

GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996 《電力設備預防試驗規程》

GB1094.1-GB1094.6-96 《外殼防護等級》

GB2900 《電工名詞術語》

GB/T16927.1~2-1997 《高電壓試驗技術》

五、裝置容量確定

裝置容量定為44kVA/44kV，分兩節電抗器，電抗器單節為22kVA100H，使用電抗器串并聯能滿足上述被試品的試驗要求。

試驗時設備使用關系列表

設備組合

被試品對象

電抗器

22kVA/22kV兩節

激勵變壓器

輸出端選擇

試驗電壓

10kV/300mm2電纜1km

使用電抗器兩節并聯

1.5kV

≤22kV

10kV/6300kVA主變

使用電抗器兩節串聯

及補償電容器

3kV

≤35kV

10kV開關柜、絕緣子

使用電抗器兩節串聯

3kV

≤42kV

六、 中試控股系統配置及其參數

（一）激勵變壓器JLB-3kVA/1.5/3kV/0.4kV 1臺

1）額定容量：3kVA；

2）輸入電壓：0-400V，單相；

3）輸出電壓：1.5/3kV

4）結 構：干式；

5）重 量：約35kg；

（二）變頻電源BP -3kW/220/380V 1臺

1）額定輸出容量：3kW

2）工作電源：220/380±10%V（單/三相），工頻

3）輸出電壓：0 –400V，單相，

4）額定輸入電流：7.5A

5）額定輸出電流：7.5A

6）電壓分辨率： 0.01kV

7）電壓測量精度：1.5%

8）頻率調節范圍：20 – 300Hz

9）頻率調節分辨率：≤0.1Hz

10）頻率穩定度： 0.1%

11）運 行 時 間：額定容量下連續5min

12）額定容量下連續運行5min元器件最高溫度≤65K;

13）噪 聲 水 平：≤50dB重 量：約8kg；

（三）高壓電抗器DK-22kVA/22kV 2節

1）額定容量：22kVA;

2）額定電壓：22kV；

3）額定電流：1A；

4）電 感 量：100H/單節；

5）品質因素：Q≥30 (f=45Hz)；

6）結 構：干式；

7）重 量：約35kg；

（四）電容分壓器FRC-50kV/1500pF 1套

1）額定電壓：50kV；

2）高壓電容量：1500pF

3） 中試控股介質損耗：tgσ≤0.5%；

4）分 壓 比：1000：1

5）測量精度：有效值1.5級;

6）重 量：約6kg；
