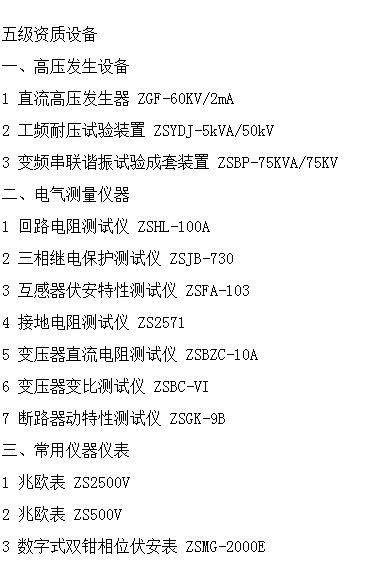

五級承裝修試儀器設備

電纜故障測試儀系統面板介紹及操作使用方法

1、輸出正極：信號源輸出正，接電纜的相線；

2、過載指示：過載指示燈，當輸出短路時或信號過大時該燈亮；

3、輸出調節：輸出幅度調節旋鈕，它可以改變輸出幅度的大小；

4、輸出負極：信號源輸出負，接電線的地線；

5、電源開關：打開電纜故障測試儀電源使路徑儀工作，同時有指示燈亮；

6、保 險 管：2A保險管；內有一只備用；

7、電源輸入：輸入220V（1±10%） 50Hz（1±5%）；

8、啟動按鈕：當過載燈亮時，減小輸出幅度后，接此鍵可以重新啟動信號發生器，使路徑信號重新輸出；

9、輸出表頭：當表頭指針有擺動時，說明有輸出信號；當指針不動時說明沒有輸出信號；指針擺動的幅度表示輸出信號的幅度（即輸出變大或變小的趨向性數值，不代表具體的單位值大小）；

10、接 地 柱：中試控股電纜故障測試儀測試現場接安全大地。

電纜故障測試儀使用方法

a) 接好電源用線；

b) 把紅接線柱（輸出正）接到故障電纜（或正常電纜）的“好”相上，“地”黑接線柱（輸出負）接地，而電纜的另一端三相應對地開路。如果出現輸出信號很弱，可將電纜的另一端對地短路。

c）若欲判斷電纜埋設深度，可在已測準的電纜位置上面，將探棒與地面成450夾角，垂直于該路徑走向向外移動，當耳機中信號聲音最小時，探棒所平移的距離即電纜的埋設深度。

五級承裝修試儀器設備即在探測電纜路徑走向位置時，要使探棒與水平面始終保持垂直狀態，當探棒在電纜走向位置正上方時，接收的“耳機聲”相對最小，即“相對指示最小”的地面位置連線就是被測電纜路徑的走向位置。

另外在探測電纜路徑埋設深度時，應使探棒與電纜走向垂直并與水平面夾角成450； 向一邊移動探棒時，“耳機聲”存在一個由大變小、又由小變大的過程，那末“相對指示”最小的地面上那一點到電纜地面走向的垂直距離即是電纜在該處的埋設深度。

電纜故障測試儀系統注意事項：

a) 若信號的“輸出”過載或被測電纜有短路現象，電纜故障測試儀的“過載”指示燈亮，信號源無輸出信號；此時應減少信號源的“輸出調節”或排除被測電纜短路（最好使用“好”相）現象，再按“啟動”按鈕即可恢復信號源的正常工作。

b) 五級承裝修試儀器設備探測前操作人員應詳細閱讀使用說明書，做到電纜故障測試儀操作應用自如；在正式探測過程中，應保持“調節旋鈕”的穩定狀態，這樣才能使“相對耳機聲指示”的大、小區別可靠、可信，那么被測電纜路徑也就能準確測定；因此，操作者操作經驗熟練程度的高低和經驗積累是電纜路徑成功探測的必要前提之一。

c) 時時刻刻做好探測標志，標志清晰可信，以免發生不必要的返工重測現象。

d) 當接入電源打開開關，指示燈不亮時就檢查保險管。

e) 中試控股嚴格按照電力電氣行業操作程序、規范進行安全操作，確保人身安全和設備完好，從而使電纜故障測試儀驗順利進行。

中試控股電纜綜合探測儀及電纜路徑識別儀特征

1、全數字式定位儀，顯示清晰，定位可靠

2、便攜輕巧、使用方便、查找快捷

3、內置充電電池，測試時不需市電

4、具有電纜埋深顯示、電流顯示

5、大屏液晶圖形顯示、測試中不需耳機

6、內置歐姆表可測量電纜環路電阻

7、具有電纜定位、識別和故障查找三種功能

8、可以找到高達2MΩ的對地絕緣故障

9、具有背光功能適應夜間操作

10、電纜綜合探測儀及電纜路徑識別儀可測35KV以下等級所有電纜的高、低阻故障，適應面廣。

11、電纜路徑識別儀采用低壓脈沖法

12、電纜綜合探測儀及電纜路徑識別儀具有方便用戶操作的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。

13、恒功率輸出、自動匹配，保證本機工作在最佳狀態。內置絕緣表功能，自動測量電纜對地及相間的環路阻抗，可協助判斷故障性質。

14、檢測故障成功率、測試精度及測試方便程度任何一種檢測設備。

15、超大觸摸液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面

16、電纜綜合探測儀具有存儲功能，可方便將數據及圖形保存。

17、電纜綜合探測儀及電纜路徑識別儀內置電源，可在無電源環境測試電纜的開路及低阻短路故障。

電纜綜合探測儀及電纜路徑識別儀參數

測試方法：低壓脈沖法、高壓閃絡法低頻、中頻、高頻、射頻、絕緣測量

電纜綜合探測儀及電纜路徑識別儀采用標準18650鋰電池組8.4V，充放電500次。工作時間大于6小時，電量提示。

數據采樣速率：200 MHz、120 MHz、80MHz、40 MHz

測試距離：＞32Km

讀數分辨率：1m

系統測試精度：小于50cm

工作條件：溫度-10℃～+45℃，相對濕度 90%。

測試電纜脈寬設有：“0.05”、“0.1”、“0.2”、“0.5” 、“1”、“2”、“8”微秒

具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀 器內，供隨時調用觀察。可以儲存大量的現場測試波形。

電纜綜合探測儀及電纜路徑識別儀能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離。
