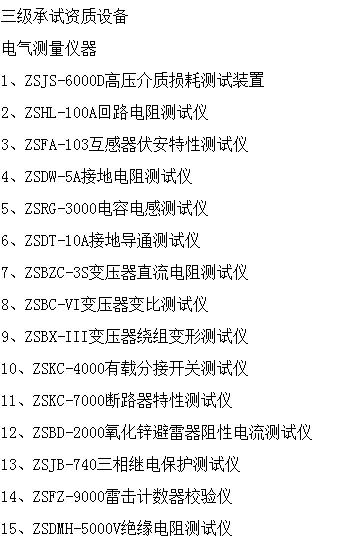

電力工程三級資質承裝修試設備

支柱絕緣和懸式絕緣子絕緣耐壓的試驗方法

第一節測量絕緣電阻

清潔干燥的良好絕緣子，其絕緣電阻是很高的。瓷質有裂紋時，絕緣電阻一般也沒有明顯的降低。當龜裂處有濕氣及灰塵，臟污入侵后，絕緣電阻將顯著下降，僅為數百甚至數十兆歐，用兆歐表可以明顯地檢出。

規程規定，用2500V兆歐表測量絕緣電阻時，中試控股多元件支柱絕緣子和每片懸式絕緣子的絕緣電阻不應低于300MΩ。測量多元件支柱絕緣子每一元件的絕緣電阻時，應在分層膠合處繞銅線，然后接到兆歐表上，以免在不同位置測得的絕緣電阻數值相差太大而造成誤判斷。

第二節交流耐壓試驗

交流耐壓試驗是判斷絕緣子絕緣強度直接的方法，交接試驗時必須進行該項試驗。

電力工程三級資質承裝修試設備預防試驗時，可用交流耐壓試驗代替測量電壓分布和絕緣電阻，或用它來終判斷用上述方法檢出的絕緣子。對于單元件的支柱絕緣子，交流耐壓目前是有效、簡易的試驗方法。

各級電壓的支柱絕緣和懸式絕緣子的交流耐壓試驗電壓標準見表1和表2。

交流耐壓試驗時注意以下幾點：

(1)按試驗電壓標準耐壓1min．在升壓和耐壓試驗過程中不發生跳弧為合格。

(2)在升壓或耐壓過程中，如發現下列不正常現象時應立即斷開電源，停止試驗，檢查出不正常的原因：①電壓表指針擺動很大；②發現絕緣子閃絡或跳弧；③被試絕緣子發生較大而異常的放電聲。

(3)對運行中的35kV變電所內的支柱絕緣子，可以連同母線進行整體耐壓試驗，試驗電壓為100kV，時間為1min。但耐壓試驗完畢后，必須測量各膠合元件的絕緣電阻，以檢出不合格的元件。

(4)中試控股對于穿墻絕緣子，應根據實際狀態進行加壓。對變壓器出線套管，如系35kV電壓級，試驗時套管內應充滿油，下半部應浸入絕緣油中再加壓。

總之，對各種不同類型的被試品均應根據規程及其具體情況進行加壓。

不良絕緣子與完好絕緣子的差異及絕緣子測試原理解析

不良絕緣子與完好絕緣子的差異歸納起來主要有以下幾方面：

（一）不良絕緣子分擔的電壓降低

下圖給出了完好絕緣子串和不良絕緣子的絕緣子串的電壓分布曲線。

（a）測量兩點電位差的外部連接；（b）測量兩點電位差的內部連接

（c）測量某點電位的外部連接；（d）測量某點電位的內部連接

由圖可見，中試控股當絕緣子串中有不良絕緣子時，不良絕緣子上分擔的電壓降低，降低的程度決定于不良絕緣子所處的位置及其絕緣電阻的大小等。因此，測量絕緣子串的電壓分布可以檢出不良絕緣子。根據這個原理研究的測量方法有火花間隙法、靜電電壓表法、音響脈沖法等。

（二）不良絕緣子的絕緣電阻降低

良好絕緣子的絕緣電阻一般在2000MΩ左右，規程規定，當絕緣子的絕緣電阻低于300MΩ時就判定為不良絕緣子。

（三）泄漏電流引起絕緣子表面發熱

由上述可知，當絕緣子絕緣良好時，其絕緣電阻極高，泄漏電流僅沿其表面流過，且很小（為微安級）不足以引起絕緣表面發熱。

對不良絕緣子而言，由于其體積絕緣電阻降低，其泄漏電流不僅沿絕緣子表面流過，且也沿其內部流過。體積泄漏電流的大小決定于絕緣子的劣化程度。當絕緣子為零值時，其體積泄漏電流Zui大，而表面泄漏電流趨于零。顯然，絕緣子表面不會發熱。由于零值絕緣了分擔的電壓趨于零，所以使絕緣串中良好絕緣子分擔的電壓增大，導致其泄漏電流增大，使絕緣子溫度升高，造成良好絕緣子與零值絕緣子間的溫度差異。根據這個原理提出的測量方法有變色涂料法、紅外線測溫法等。

（四）不良絕緣子易引起局部放

在不良絕緣子中存在裂紋，進入氣體后，電場分布將發生畸變。由于εc＞εq（氣體的介電常數比固體絕緣低），所以氣體分擔的場強高。又由于氣體的絕緣強度又比絕緣子低，因而易在氣體中發生局部放電，并產生電磁渡、超聲波和雜音電流。根據這個原理研究出的檢測方法主要有超聲波檢測法。

電力工程三級資質承裝修試設備上述諸方法雖能檢出不良絕緣子，但存在著準確性差、勞動強度大、效率低等缺點。特別是隨著電壓等級提高，線路愈來愈長，絕緣子串中的片數愈來愈多，探索新的檢測方法對從事線路維護、管理的電力工作者來說就愈加突出和重要了。所以它至今仍是電力系統的重點攻關課題之一。

(1)中試控股測試裝置輕便、實用、易推；

(2)操作方法簡便、安全且效率高；

(3)避免登桿，實現地面遙測；

(4)測量結果準確，易判斷。
