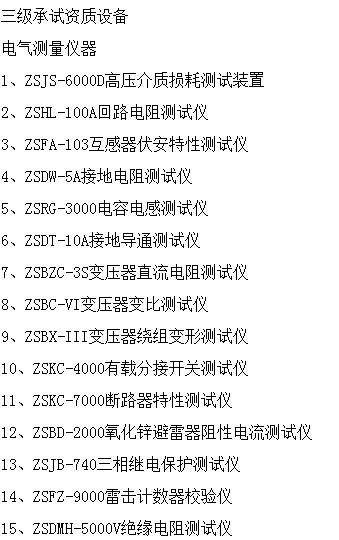

電力三級承裝修試資質設備

變頻串聯諧振耐壓裝置怎樣選型技術特點

可整定試驗電壓、調頻范圍、保護電流、試驗時間

中試控股軟件自動精細調壓，可自動存儲試驗數據

大屏幕顯示試驗數據 打印輸出電壓、調頻和試品電容量等試驗數據

超小、超輕、積木型干式電抗器和干式變壓器

配置靈活，電抗器采用多臺式，視被試設備可并、串使用

配備補償電容器輕負載（如短電纜）并聯，可使諧振頻率小于65HZ，更接近工頻50HZ

調試驗方式有全自動模式、手動模式

電力三級承裝修試資質設備系統具有過電流、過電壓及放電保護功能，可有效保護人身及設備安全

變頻串聯諧振耐壓試驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了IPM模塊，在zui小重量下確保儀器穩定和安全。

變頻串聯諧振耐壓試驗裝置由調壓電源、勵磁變壓器、電抗器、電容分壓器組成。

特點

● 500kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生；

● 本系統要求單個人能現場搬動的部件重量不超過30kg，適合現場搬運；

● 電源采用220V單相電源或380V單相電源，方便現場取電；

● 電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求

變頻串聯諧振耐壓裝置怎樣選型技術參數

輸出容量：3～8000KVA

輸入電壓：380V50HZ三相 220V50HZ 單相（10KW及以下）

輸出電壓：0～1000KV

系統精度：0.5

頻率范圍：30--300HZ

調節分辨率：0.01--0.001HZ

變頻串聯諧振耐壓裝置怎樣選型

容量選擇

試驗電流： I=2πfCU×10-3 (A)

電力三級承裝修試資質設備頻率的選擇(HZ)

1、發電機―――50HZ，取50HZ

2、變壓器―――45~65HZ，取50HZ

3、GIS、開關、母線―――30~300HZ，取45HZ

4、電力電纜：30~300HZ，取35HZ

電壓的選擇(KV)

按照規程要求，確定zui高試驗電壓。

電容量的選擇

根據被試品zui大電容量確定

裝置zui大容量：P=UI×1.25 (KVA)

常用規格

88KVA/44KV可以滿足10KV及以下系統基本試驗要求，

108KVA/108KV可以滿足35KV及以下系統基本試驗要求，

270KVA/270KV可以滿足110KV及以下系統基本試驗要求

中試控股變頻串聯諧振交流耐壓試驗裝置變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備是變電站中zui常見的一次電氣設備。根據220V以及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流流耐試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓，大電流的試驗條件，要求兼顧較寬的適用范圍，采用串聯諧振的原理，由變頻電源控制箱(操作臺)、激勵變壓器、電抗器、電容分壓器組成了主設備，在電容分壓器上，接入整流硅堆及微安表，即可完成直流耐壓試驗。由于系統諧振后具有很好的濾波特性，因此其的直流電壓優于普通試驗變壓器整流初來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

變頻串聯諧振交流耐壓試驗裝置主要特點：

1、參數設置：可對試驗電壓、耐壓時間、試驗模式、試驗電流、等參數進行設置或選擇。

2、試驗模式：手動試驗模式、自動試驗模式

a、手動試驗模式：具備升壓、調諧（含手動、自動）、降壓（手控自動）功能等。

b、自動試驗模式：進入試驗狀態后，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。

3、保護功能及其信息提示：具備高壓過壓、低壓過流保護，以及失諧保護、零位、放電保護等多重保護功能。

4、數據存儲功能：試驗結果保存、回查等。

a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存200次試驗記錄。

b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。

5、自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1%。

6、調頻范圍設定：調頻范圍可設為20～300Hz。

7、過壓保護功能：軟件過壓保護值，豐富的高壓過壓保護功能，更具安全性，有效保護人身、設備及試品的安全。

8、過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

9、擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和造成傷害，變頻電源內電子元件不會擊穿

10、斷電保護：試驗電源斷電后，裝置能快速保護

電力三級承裝修試資質設備變頻串聯諧振交流耐壓試驗裝置主要技術指標：

1.額定輸出電壓：0～500KV（AC有效值）及其以下

2.輸出頻率：20～300Hz

3.諧振電壓波形：純正弦波,波形畸變率＜1.0%

4.zui大試驗容量：1000KVA及其以下

5.工作制：滿功率輸出下,一次連續工作時間15min

6.品質因數：30～90

7.頻率調節靈敏度：0.1Hz,不穩定度＜0.05%

8.工作電源：380/220V±15%/50Hz±5%

G變頻串聯諧振交流耐壓試驗裝置系列配置及適用范圍

適用范圍(10kV～500kV電壓等級變電站電氣設備交流耐壓設備，頻率30～300Hz) 變頻源 諧振電抗器 激勵變壓器 分壓器 適用范圍 50/50/25 3kW 25kV/1A二臺
