大型高壓發電機的超低頻高壓發生器耐壓試驗方法

超低頻高壓發生器對發電機的超低頻耐壓試驗操作方法與以上對電纜的操作方法相似。

１．在交接、大修、局部更換繞組以及常規試驗時，均可進行此項試驗。用0.1HZ超低頻對電機進行耐壓試驗，對發電機端部絕緣的缺陷比工頻耐壓試驗更有效。其原因是在工頻電壓下，由于從線棒流出的電容電流在流經絕緣外面的半導體防暈層時造成了較大的電壓降，因而使端部的線棒絕緣上承受的電壓減??；而在超低頻情況下，此電容電流大大減小了，半導體防暈層上的壓降也大為減小，故端部絕緣上電壓較高。

2．35kV交流耐壓試驗儀連線方法：試驗時應分相進行，被試相加壓，非被試相短接接地。

3．按照有關規程的要求，試驗電壓峰值可按如下公式確定：

Ｕmax＝√2βＫUo

其中Ｕmax ：為0.1Hz試驗電壓的峰值（ＫＶ）

β：0.1Hz與50Hz電壓的等效系數取

1.2

Ｋ：通常取1.3∽1.5 一般取1.5

Ｕo ：發電機定子繞組額定電壓（ＫＶ）

例如：額定電壓為13.8KV的發電機，超低頻的試驗電壓峰值計算方法為：

Ｕmax＝√2×1.2×1.5×13.8≈35.1(KV)

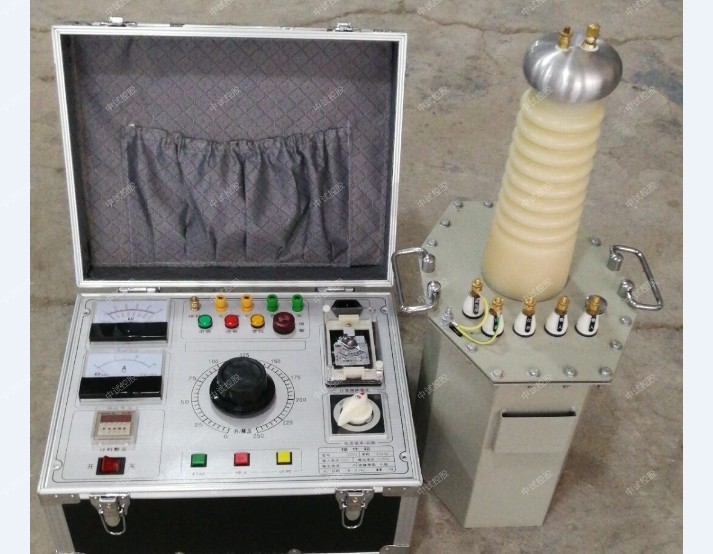

ZSYD-M 指針式工頻耐壓試驗裝置

簡介
工頻耐壓試驗裝置:它是由升壓控制設備和試驗變壓器組成的成套裝置，用來進行耐壓試驗。 ZSYD-M 工頻耐壓試驗裝置是由控制升壓部分和試驗變壓器組成。
● 控制升壓部分有：箱式、臺式、柜式；
● 試驗變壓器可以配備：干式、氣式、油式；

特征
控制部分
1、輸出電流 儀表電壓 零位指示 電源指示 工作指示 計時指示；
2、保護功能：過流保護 時間繼電器；
3、采用新型時間繼電器，計時范圍更廣；
4、采用新型電流繼電器，更可靠
5、結構合理，體積小，重量輕。

試驗變壓器參數
1、輸入電壓：AC220V（380）±10% 50Hz±1
2、輸出電壓：AC 0～250（430）V
3、輸出高壓：0～500kV
4、輸出電流：0～1000mA
5、輸出容量：0～500kVA
6、計時范圍：0～999S
7、環境溫度：－20℃～50℃
8、電壓精度：≤1.5% (F.S)
9、電流精度：≤1.5% (F.S)
35kV交流耐壓試驗儀試驗變壓器制作工藝
1、中試控股電力采用一次壓制而成高壓套管
2、套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏
油的問題
3、睡式鐵芯設計,抗震性
4、進行72小時倒置試驗,檢驗試驗變壓器漏油的問題
5、均可通過1.1倍感應耐壓試驗
6、絕緣油采用無色透明克拉瑪依原裝油
7、高低壓線采用高強度聚酯、無氧銅桿漆包線
8、鐵芯采用全新武鋼二硅冷軋硅鋼卷片

被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：
簡單的橋式或懸式絕緣子：幾十微法
簡單的分級套管：100 – 1000PF
電壓互感器：200 – 500PF
電力變壓器 ：< 1000KVA- 1000PF
      > 1000KVA1000 – 10000PF
高壓電力電纜和油浸紙絕緣：250 – 300PF/m
氣體絕緣：- 60PF/m

使用注意事項
1.按照您所進行的試驗接好工作線路。試驗變壓器的外殼以及操作系統的外殼必須可靠接地。試驗變壓的高壓繞組的X端（高壓尾）以及測量繞組的F端必須可靠接地。
2.做串級試驗時，第二級、第三級試驗變壓器的低壓繞組成X端，測量繞組的F端以及高壓繞組的X端（高壓端）均接本級試驗變壓器具外殼。第二級、第三級試驗變壓器的外殼必須通過絕緣支架接地。
3.接通電源前，操作系統的調壓器必須調到零位后方可接通電源，合閘，開始升壓。
4.從零開始勻速旋轉調壓器手輪升壓。升壓方式有：快速升壓法，即20s逐級升壓法；慢速升壓法，即60s逐級升壓法；電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75％后，再以每秒2％額定試驗電壓的速度升到您所需的試驗電壓，并密切注意測量儀表的及被試品的
情況。升壓過程中或試驗過程中如發現測量儀表的指示及被試品情況異常，應立即降壓，切斷電源，查明情況。
5.試驗完畢后，應在數秒內勻速的將調壓器返回至零位，然后切斷電源。
6.油浸式試驗變壓器不得超過額定參數使用。除試驗必需外，決不電壓通電或斷電。

操作注意事項
1.試驗人員應做好分工
2.被試品應先清掃干凈，并絕對干燥，以免損壞被試品和試驗帶來的誤差。
3.對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整球間隙。
4.升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位的突然合閘。也不能突然切斷電源，一般應在調壓器降至零位時拉閘。
5.當電壓升至試驗電壓時，開始計時，到1min后，迅速降壓到1∕3試驗電壓以下時，才能拉開電源。
6.在升壓或耐壓試驗過程，如發現下列不正常情況時，應立即降壓，切斷電源。
7.耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。

高壓試驗變壓器耐壓試驗步驟與判定方法

（1） 檢查試驗環境有無安全因素存在。若沒有，則將耐壓試驗設備開機預熱5min。
（2） 檢查試驗設備是否置于試驗所需要的電壓檔位，其整定泄漏電流值是否符合要求。
（3） 將試驗設備的高壓輸出端短接，通電檢查過電流繼電器是否動作，或是否發出擊穿信號。
（4） 將被試電器的所有開關均置于接通狀態。
（5） 將試驗設備的測試夾分別接在規定測試的部分（對主電路進行試驗時，應將不與主電路連接的控制和輔助電路接至金屬架上；對控制和輔助電路進行試驗時，應將主電路接至金屬支架上）。
（6） 操作試驗設備升壓。升壓初始慢慢升至規定值的一半，應避免跳躍，然后迅速增加至規定電壓值(整個升壓過程大約在10s)。
