城市地下電網電纜交流耐壓試驗儀

電力電纜耐壓試驗的意義
       電力電纜在使用過程中容易受到各種因素的影響，導致出現故障、短路等問題，這些問題都與絕緣部分缺損有一定的關系，其主要由下述幾方面引起的：
       1、長期滿負荷運行。在一般情況下，電纜溫度上升8℃，絕緣使用時間就會下降，若長期處于滿負荷運行狀態，就會導致長期處于高溫狀態，導致絕緣使用時間縮短。
       2、外力沖擊。這主要是電纜鋪設過程中受到施工技術的影響。
       3、受潮。由于雨水具有導電作用，會導致介質損耗增多，進而導致絕緣發熱，促使絕緣使用時間縮短。
       4、這主要是由于電纜制作工藝技術水平低，接頭沒有壓實、加熱不充分等導致的電纜接頭絕緣降低。
       因此，檢測電力電纜有無故障或異常存在具有重要的現實意義。

城市地下電網電纜交流耐壓試驗儀如何用串聯諧振給發電機做耐壓實驗?

    具體操作辦法如下：

    1、過流保護設定，按實驗變壓器高壓側額定電流的1.2倍整定。

    例：該激勵變壓器高壓側額定電流為50A，所配置互感器為50/5，則其電流繼電器應調整為5A。

    2、過壓保護設定，按實驗時的電壓的1.1倍整定。

    例：該實驗電壓為39kV時，則其顯示器應調整為43kV。

    3、把分壓器的電纜線接到控制臺上高壓電壓兩接線柱留意：所有地線有必要接好，牢固牢靠。

    激勵變壓器上的高壓電流接到控制臺上高壓電流兩接線柱。

4、耐壓時刻整定：將時刻繼電器上的實驗時刻設置到所需的實驗時刻。

50Hz 工頻耐壓試驗儀
簡介
工頻耐壓試驗裝置分為一體式裝置（30kV以下）和分體式裝置兩類?？刂葡洌ㄅ_）是由調壓器（50kVA以上為電動柱式調壓
器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），接入高壓試驗變壓器的初級繞組，根據電磁感應原理，以獲得所需要的試驗高壓電壓值。按試驗規程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都必須嚴格定期進行交流耐壓試驗。
技術要求
1、正常使用條件根據機械行業標準JB/T9641-1999
2、允許運行時間在額定容量和額定電壓下，變壓器系統能長期連續運行，在此工況下變壓器繞組溫升不超過65K,用電阻法測量；頂層油溫升不超過55K,用溫度計法測量；在2倍額定電流下運行5分鐘，變壓器繞組無變形和熱損壞
3、試驗變壓器的短路阻抗為4%-12%
4、絕緣水平：低壓側外施工頻耐壓3kV，一分鐘不擊穿；高壓側感應耐壓電壓65kV/100Hz，一分鐘不擊穿
5、局部放電量在70%額定電壓下，局部放電量不大于10Pc
技術

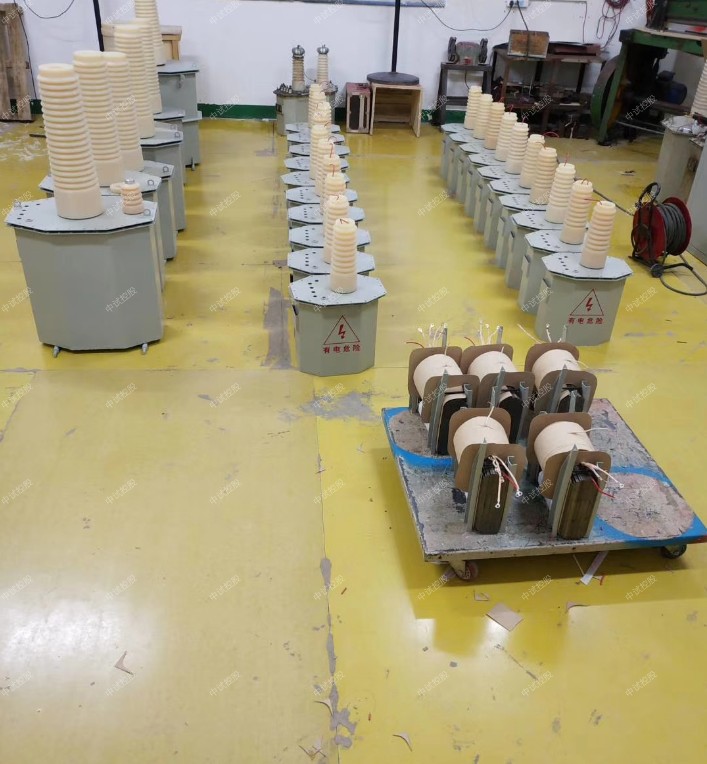

1、試驗變壓器采用分隔油道的方法，可增加耐壓擊穿強度，減小體積
2、變頻調速，升壓速率可調，準確升壓，誤差不超過1%
3、根據試驗電流電壓關系，系統自動升壓，當遇到特別現象時，儀器自動識別被試品絕緣狀況，提醒停止升壓，斷開主電路
4、當發生絕緣擊穿時，系統速斷保護，并瞬間鎖定擊穿時的電壓電流值，保留數據
5、試驗區內設置紅外線裝置，當有人員誤入試驗區域內，切斷電路。試驗變壓器制作工藝
1、采用一次壓制而成高壓套管
2、套管與油桶之間完全隔離加上所有連接部分采用耐油O型密封圈密封，徹底解決了常見的變壓器漏油的問題
3、睡式鐵芯設計,有效提高抗震性
4、前進行72小時倒置試驗,檢驗試驗變壓器漏油的問題
5、均可通過1.1倍感應耐壓試驗
6、絕緣油采用無色透明克拉瑪依原裝油
7、高低壓線采用高強度聚酯、無氧銅桿漆包線

8、鐵芯采用全新武鋼二硅冷軋硅鋼卷片

中試控股電力用變頻串聯諧振裝置做耐壓實驗需要注意什么?

    1、實驗前應了解被試設備的實驗項目是否合格，若有缺陷或反常，應在掃除之后再進行實驗；

    2、調整保護球空隙，使其放電電壓為實驗電壓的105%~110%，接連實驗三次，應無明顯不同，并查看過電流保護裝置動作的可靠性；

    3、實驗中若發現電壓表指針擺動很大，被試物發出反常響聲，毫安表的指示急劇添加，被試物冒煙、冒火、絕緣外表發等接連火花放電等狀況時，應立即降下電壓，在高壓側掛上地線后，查明原因;

    4、實驗現場應圍好遮欄

    5、中試控股電力依據實驗接線圖接好線后確認無誤（包括引線對地距離、安全距離等、后方可預備加壓）；

    6、加壓前要查看調壓器是否在零位，確認在零位后方可加壓，并且要在高呼“加高壓”后才干實施操作；

    7、實驗前應將被試設備的絕緣外表擦拭干凈，將實驗設備、被試品的外殼和非被試繞組可靠接地。對多油設備應按有關規定使油靜止一定時刻后再做實驗，如：大容量變壓器，應使油靜止12～24h;3～l0kV變壓器，應使油靜止6-12h；

   8、升壓過程中應監督電壓表及其他儀表的變化，0.5倍額外實驗電壓時，讀取被試設備的電容電流;當升至額外電壓時，開始核算時刻，再讀取電容電流，時刻到后緩慢降下電壓至零，再斷開電源;

   9、城市地下電網電纜交流耐壓試驗儀關于升壓速度，在實驗電壓的30%以下時可以略微快一些，其后升壓應均勻，約按5%實驗電壓/s進行升壓，或升至額外實驗電壓世界為10~15s；

   10、一般耐壓時刻為1min;用具耐壓時刻為5min。實驗結束應及時掛上地線，然后有關部位，應無發熱現象；

    11、試驗前后應丈量被試設備的絕緣電阻及吸收比，兩次丈量成果不該有明顯不同。
