過江海水下輸電線交流耐壓試驗儀

1、交流試驗電壓的產生方式

工頻高電壓通常采用高壓試驗變壓器來產生；對電容量較大的被試品，可以采用串聯諧振回路產生高電壓；對于電力變壓器、電壓互感器等具有繞組的被試品，可以采用100Hz～300Hz的中頻電源對其低壓側繞組激磁在高壓繞組感應產生高電壓。

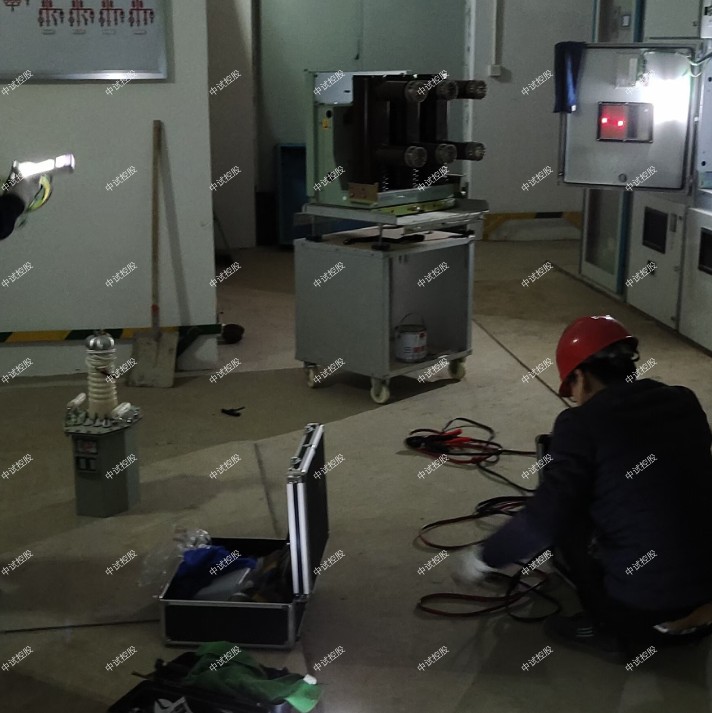

2、高壓試驗變壓器回路

交流耐壓試驗的接線，應按被試品的電壓、容量和現場實際試驗設備條件來決定。通常高壓試驗變壓器是成套設備。圖1-1是一種典型的試驗接線。

過江海水下輸電線交流耐壓試驗儀在進行變壓器、電容器等電容量較大的被試品的交流耐壓試驗時，高壓試驗變壓器的容量常常難以滿足試驗要求，現場常采用電抗器并聯補償。當參數選擇適當，使兩條并聯支路的容抗與感抗相等時，回路處于并聯諧振狀態，此時高壓試驗變壓器的負載最小。采用并聯諧振回路應特別注意，高壓試驗變壓器應加裝過流速斷保護裝置，因為當被試品擊穿時，諧振消失，高壓試驗變壓器有過電流的危險。

由于試驗回路中的R很小，故試驗回路的品質因數很大。在大多數正常情況下，Qs可達50左右，即輸出電壓是勵磁電壓的50倍，因此用這種方法能用電壓較低的試驗變壓器得到較高的試驗電壓。由于試驗時回路處于諧振狀態，回路本身具有良好的濾波作用，電源波形中的諧波成分在被試品兩端大為減少，通常輸出良好的正弦波形電壓。

50~500Hz 多頻感應耐壓試驗儀


簡介


電壓互感器（PT）是電力系統中的關鍵設備，絕緣缺陷，如匝、層間短路，支架放電和鐵芯穿芯螺絲懸浮


放電等現象會嚴重影響設備的正常運行。對PT進行感應耐壓試驗可以幫助工作人員及時發現問題，避免嚴


重后果。運用數字波形合成技術及比傳統的三倍頻發生器工作效率高，輸出電壓穩定，測量精度高，重復


性好。


變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕


緣試驗需要通過倍頻電源裝置，試驗電壓，進行耐壓試驗。


性能可靠，能較好地滿足變壓器，互感器感應耐壓試驗的需要。


1、該裝置采用電力電子技術，內部核心部分使用變頻調節器。


2、參數預置、保護設置、頻率選擇、電壓調節控制等，全部采用數字控制技術。


3、內置PC機，8寸彩色液晶顯示，數據存儲可達到3200組。


4、采用觸摸式操作方式，配備熱敏打印機進行漢字打印。


5、可預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選）。


6、觸摸方式調節電壓可實現本裝置的多倍頻試驗電壓輸出。


7、步長可以實時調節，任意選擇1V、2V、5V、10V。


8、內置LC濾波回路，保證波形畸變率在指標范圍內。


9、內置補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力。


10、摒棄了傳統的三相五柱式三倍頻發生器的產生原理。


11、體積小、重量輕，便于攜帶，便于大功率化。


12、不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出。


13、操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低。


參數


1、容量：10kVA （ 可擴展）


2、輸入電壓：AC，三相，380V±10%（注：也可以接入單相220V于電源輸入的A、C端；但此時的容量減半


）


3、電源頻率：50Hz


4、輸出電壓：0～500V （配置中間變壓器后電壓可變高）


5、輸出頻率：50Hz，100Hz，150Hz，200Hz（可選/更多頻率可以定制）


6、波形畸變率：<3%多倍頻與3倍頻的區別主要用途：是完成變壓器和35-220kV電磁式電壓互感器的感應


耐壓試驗！用來考核


變壓器、互感器的主、縱向絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗。


什么是感應耐壓測試儀？


感應耐壓試驗是指給變壓器規定的繞組外施一電壓，該電壓不低于2倍的額定電源電壓，頻率不小于2倍最


低額定頻率；要求感應耐壓試


驗前后額定工作電源下的空載電流和功耗無明顯的變化。根據試驗標準，對電力變壓器及電壓互感器


感應試驗電壓大致2-3倍最大工作相電壓考慮。眾所周知，變壓器在額定頻率，額定電壓下，鐵芯接近飽


和，若用工頻電源在被試變壓器繞組兩端大于額定電壓的試驗電壓，則空載勵磁電流會急劇增加，達到不


可允許的程度。

當被試品擊穿時，電路失去諧振條件，電源輸出電流自動減小，被試品兩端的電壓驟然下降，從而限制了對被試品的損壞程度。

根據調節方式的不同，中試控股串聯諧振裝置分為工頻串聯諧振裝置（帶可調電抗器，或帶固定電抗器和調諧用電容器組，工作頻率50Hz）和變頻串聯諧振裝置（帶固定電抗器，工作頻率一般10Hz～300Hz）兩大類。

中試控股工頻串聯諧振裝置所用電抗器的電感量能夠連續可調，當試驗電壓較高時，可以做成幾個電抗器串聯使用。

變頻串聯諧振裝置變頻串聯諧振裝置依靠大功率變頻電源調節電源頻率，使回路達到諧振，所用電抗器的電感量是固定的（不可調）。試驗頻率隨被試品電容量不同而改變。

由于變頻串聯諧振裝置的試驗頻率隨不同電容量的被試品而變化，所以其使用范圍受到一定限制。

串聯諧振裝置在實際使用時，試驗回路調諧必須在很低的勵磁電壓下進行，調節電抗器電感或改變電源頻率，使被試品端的電壓達到最大，此時，回路達到諧振狀態，再按規定的升壓速度升高勵磁電壓，使高壓側達到試驗電壓。耐壓完畢，均勻、快速降壓后，切斷電源。

4、中頻電源裝置

變壓器的感應耐壓試驗和局放試驗需要中頻電源。現場獲取中頻電源的途徑主要有：中頻電源機組成套裝置、三倍頻電源裝置、中頻同步發電機組和電子式變頻裝置。對大型變壓器試驗，現場使用較多的是中頻電源機組成套裝置。

4.1 二倍頻電源機組

利用線繞式轉子的異步電動機，在轉子（或定子）中通入三相交流電，由另一臺異步電動機拖動，使機械轉速與旋轉磁場同相相加，在定子（或轉子）上感應出頻率提高的正弦交流電。交流磁場用二相調壓器調整。

4.2 三倍頻電源裝置

過江海水下輸電線交流耐壓試驗儀三倍頻電源裝置由三臺單相變壓器組成，其一次繞組接成星形，二次繞組連接成開口三角形，而產生三倍頻的電壓。

4.3 中頻同步發電機組

中頻發電機組是用一臺電動機拖動一臺中頻同步發電機，通過改變發電機勵磁回路中勵磁變阻器的阻值，使勵磁機改變對發電機轉子的勵磁，從而

使發電機的定子輸出平滑可調的電壓。采用無刷勵磁發電機可以完全避免炭刷火花的干擾，對局部放電測量很有利。

4.4 電子式多倍頻耐壓裝置

電子式多倍頻耐壓裝置是一種應用大功率電子技術產生交流正弦波或方波電壓的電子裝置。實際應用時應保證被試品上施加的電壓符合正弦波的要求。

變壓器和互感器的感應耐壓試驗是保證質量符合標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。
