110kV電纜交流耐壓試驗儀

1、交流試驗電壓的產生方式

工頻高電壓通常采用高壓試驗變壓器來產生；對電容量較大的被試品，可以采用串聯諧振回路產生高電壓；對于電力變壓器、電壓互感器等具有繞組的被試品，可以采用100Hz～300Hz的中頻電源對其低壓側繞組激磁在高壓繞組感應產生高電壓。

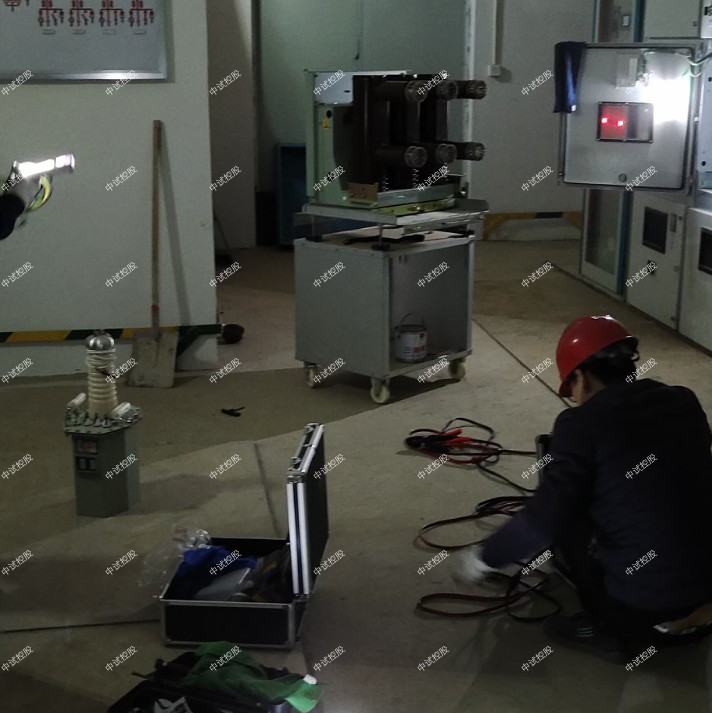

2、高壓試驗變壓器回路

110kV電纜交流耐壓試驗儀交流耐壓試驗的接線，應按被試品的電壓、容量和現場實際試驗設備條件來決定。通常高壓試驗變壓器是成套設備。

50~500Hz 多頻感應耐壓試驗儀

簡介

電壓互感器（PT）是電力系統中的關鍵設備，絕緣缺陷，如匝、層間短路，支架放電和鐵芯穿芯螺絲懸浮

放電等現象會嚴重影響設備的正常運行。

變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕

緣試驗需要通過倍頻電源裝置，試驗電壓，進行耐壓試驗。

可靠，能較好地滿足變壓器，互感器感應耐壓試驗的需要。

參數

1、容量：10kVA （ 可擴展）

2、輸入電壓：AC，三相，380V±10%（注：也可以接入單相220V于電源輸入的A、C端；但此時的容量減半

）

3、電源頻率：50Hz

4、輸出電壓：0～500V （配置中間變壓器后電壓可變高）

5、輸出頻率：50Hz，100Hz，150Hz，200Hz（可選/更多頻率可以定制）

6、波形畸變率：<3%多倍頻與3倍頻的區別主要用途：是完成變壓器和35-220kV電磁式電壓互感器的感應

變壓器、互感器的主、縱向絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗。

該裝置采用電力電子技術，內部核心部分使用變頻調節器。

步長可以實時調節，任意選擇1V、2V、5V、10V。

內置LC濾波回路，保證波形畸變率在指標范圍內。

內置補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力。

摒棄了傳統的三相五柱式三倍頻發生器的產生原理。

體積小、重量輕，便于攜帶，便于大功率化。

不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出。

操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低。

參數預置、保護設置、頻率選擇、電壓調節控制等，全部采用數字控制技術。

內置PC機，8寸彩色液晶顯示，數據存儲可達到3200組。

采用式操作方式，配備熱敏打印機進行漢字打印。

可預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選）。

方式調節電壓可實現本裝置的多倍頻試驗電壓輸出。

直流接地查找

1、查找方法

直流回路數量多、分布廣，接地點不好查，中試控股相對有效的方法是拉路試探法。即分別對每路空氣開關或熔斷器拉閘停電，若停電后直流接地現象消失，說明接地點位于本空氣開關控制的下級回路中；若現象繼續存在，說明下級回路沒有接地。通過拉路尋找，可將接地點限定在某個空開控制的直流回路中，再通過解開電纜芯，將接地點限定在室內或室外部分；再通過拔出插件，可將接地點限定在插件內和插件外。經過層層分解、一段段排除，最終可將接地點定位于一段簡單回路中，再用搖表對回路中的每根接線搖測絕緣，把接地點進一步限定在幾根導線或幾顆端子上，通過仔細觀察，反復觸摸，接地點終會“原形畢露”的。

2、查找步驟直流系統中的空氣開關或熔斷器是分層分級配置的，一般由總路空開、分路空開串聯而成，兩級空氣開關將直流回路分成了三段。兩級空氣開關分別是直流屏總路空氣開關和各設備分路空氣開關，三段回路分別是直流母線及其引出線回路、總路空開饋出的電纜和橋接母線回路、分路空開饋出的保護、控制、監視、儲能回路。其中，第三段回路數量最多、接線最復雜、接地幾率最高，幾乎所有的直流接地都出現在這一段。

查找要求 要想盡快找到接地點所屬空開，接地的確切位置和確切原因，就必須對三段回路的構成、作用和現場具體位置十分熟悉，所以查找直流接地的第一步就是熟悉現場直流系統接線。只有熟悉了接線，心中有了數，才能在拉路尋找時不漏拉、不錯拉、不重復拉。

定位到分路空氣開關 找出總路空開下級串接的所有空氣開關（或熔斷器），順序：按照先信號后控制、先室外后室內的原則排出拉路順序。 對于信號回路，如測控裝置電源空開、遙信電源空開、通訊電源空開，其不影響故障跳閘，只涉及監控、指揮信號，可最先拉。如果接地點就在這些空開控制的回路，就免除了對重要回路（控制回路、保護回路）的短時停電。 對于保護控制回路空開，直接影響到系統安全，拉路時間越短越好，需控制在3秒以內，拉路順序可按其對應一次設備實時潮流大小來排序，先拉負荷輕的空開，再拉負荷重的空開。如果拉開某路空氣開關后，接地極母線對地電壓立刻升高到110V左右，則接地點就位于該空開控制的下級回路之中。

110kV電纜交流耐壓試驗儀根據調節方式的不同，中試控股串聯諧振裝置分為工頻串聯諧振裝置（帶可調電抗器，或帶固定電抗器和調諧用電容器組，工作頻率50Hz）和變頻串聯諧振裝置（帶固定電抗器，工作頻率一般10Hz～300Hz）兩大類。

中試控股工頻串聯諧振裝置所用電抗器的電感量能夠連續可調，當試驗電壓較高時，可以做成幾個電抗器串聯使用。

變頻串聯諧振裝置變頻串聯諧振裝置依靠大功率變頻電源調節電源頻率，使回路達到諧振，所用電抗器的電感量是固定的（不可調）。試驗頻率隨被試品電容量不同而改變。

串聯諧振裝置在實際使用時，試驗回路調諧必須在很低的勵磁電壓下進行，調節電抗器電感或改變電源頻率，使被試品端的電壓達到最大，此時，回路達到諧振狀態，再按規定的升壓速度升高勵磁電壓，使高壓側達到試驗電壓
