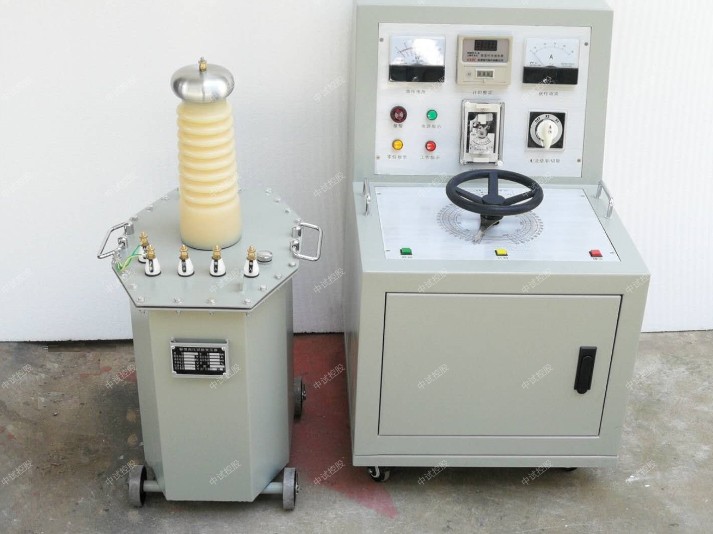

阻燃膠套電纜耐壓試驗儀

中試控股技術博士為您解答：阻燃膠套電纜耐壓試驗儀怎樣選擇最佳的電壓測量

現在阻燃膠套電纜耐壓試驗儀功能強大，可以依靠絕緣電阻測量儀器來實現電壓值的測量，此時只需要找到一個合適電壓即可完成。在操作技術上，很多客戶都不太懂這種測試儀的調節，以至于不知道怎樣去選擇好一個合適的電壓，所以選擇合適的電壓測量尤為重要。

在測量電壓的選擇方式上，根據被測量對象所具有的特點進行確定，當然也需要考慮到測量技術本身的規范化，不相同的電壓測量選擇，可能會產生不同數值，主要還是因為絕緣體本身的導電跟金屬導電機制不同，所以才需要關注被測物體的負電壓系數，最好是能夠保證到被測的物體擁有高負電壓系數值。

在這種情況下，阻燃膠套電纜耐壓試驗儀就可以更為簡單地測量電壓，得出的電壓值越高，就意味著電阻數值會更小，將高壓選擇調到一個合適的電壓檔位有助于得出真正要的測量電壓。

采用20-60KV-120KV高電壓操作，屬于技術含量較高的設備，選擇無紡布靜電發生器需要注意以下幾點：
1、操作性能好 電壓電流的大小決定了kou罩布的吸附力
2、穩定可靠由于設備在高電壓不穩定狀態下工作，極易損壞。
3、確保安全無紡布靜電發生器為高電壓設備，選擇不當易對人體產生電擊危險。注意事項：

1、試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及試驗變壓器的接地情況,并設有專人監護安全及觀察被試品狀態工作。

2、被試品主要部位應清除干凈，保持絕對干燥，以免損壞被試品和帶來試驗數值的誤差。

3、對大型設備的試驗，一般都應先進行試驗變壓器的空升試驗，即不接試品時升壓至試驗電壓。

4、做耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至零位時分閘。

5、在升壓或耐壓試驗過程中，如發現下列不正常情況，電壓、電流表數據波動很大，被試品發出不正常響聲，發現絕緣有燒焦或冒煙現象，應立即降壓，切斷電源，停止試驗并查明原因。

20～300Hz 變頻耐壓試驗儀


簡介


串聯諧振可以用來干什么?


變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和試驗。主要針對


6kV-500kV電力變壓器、GIS、開關、母線、套管、互感器等變電站容性設備，6kV-220kV高壓交聯電纜，


出口電壓20kV及以下電壓等級的電動機/發電機等交流耐壓試驗，及其35kV、66kV、110kV、220kV、330kV


、500kV電壓等級CVT升壓校驗試驗。


1、6kV-500kV高壓交聯電纜的交流耐壓試驗


2、發電機的交流耐壓試驗


3、GIS和SF6開關的交流耐壓試驗


4、6kV-500kV變壓器的工頻耐壓試驗


5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。


串聯諧振試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求，它是一套組合設備，為了耐壓試驗能準確地進行，針對不同被試品。


如何選擇合適的串聯諧振設備？


為了選擇合適的串聯諧振設備，按以下技術參數


1、電力變壓器：電壓等級（如10/35/110/220kV規格等）；最大容量；試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；


2、電力電纜：電壓等級（如10/35/110kV規格等）；最大長度；截面積；


3、發電機、電動機：電壓等級（出口電壓或稱工作電壓）；試驗電壓（最高耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；


4、GIS：電壓等級（或稱工作電壓）；試驗電壓（最高耐壓值）；間隔數量；。


5、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（最高耐壓值）。


6、CVT效驗：電壓等級（或稱工作電壓，如35/110/220規格等）；試驗電壓（最高耐壓值）電容量范圍（如0.005-0.02uF）。采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前


高電壓試驗的一種新的方法在已經得到廣泛的應用。采用了SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正


交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了IPM模塊，


在最小重量下確保儀器穩定和安全。


由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。對比串聯諧振 VS 工頻耐壓試驗裝置 >>   滿足大容量被試品耐壓試驗，體積、重量卻比工頻耐壓小很多，易于搬運


串聯諧振 VS 超低頻高壓發生器  >>  超低頻主要針對10kV/35kV這兩種規格的電纜，串諧可適用10/35/110/220kV等規格電纜、主變、發電機、CVT、開關等串聯諧振 VS 直流高壓發生器  >>  直流高壓發生器施加的“直流耐壓”；串聯諧振施加的“交流耐壓”


工作原理


調頻式串聯諧振試驗裝置的工作原理接線,交流220V工頻電源,經變頻控制單元輸出30~200HZ頻率可調的電


壓,送入勵磁變壓器,升壓至0~1000V,經諧振電抗器L和被試品CX,構成高壓主諧電路,電容分壓器是純電容


式的,用來測量試驗電壓.先由變頻控制單元經勵磁變壓器向主諧振電路送入一個較低的電壓Ue,調節變頻


控制單元的輸出頻率,當頻率滿足條件ΩL=1/ΩC,電路即達到諧振狀態.此時能在較小的勵磁電壓Ue下,使


被試品CX上產生幾十倍于Ue的電壓UCX.變頻試驗系統以串聯諧振電路原理工作.諧振點是由把頻率變換器


的頻率調整到串聯諧振電路的固有頻率而達到的.回路諧振后,輸出的電壓波形為純正弦波,系統的頻率取


決于回路的L-C參數.其中電抗器的電抗值是可調的,系統的頻率取決于負載電容的大小,如上式.可以根據


CX的大小,適當調整電抗器的電感L值,使得諧振頻率固定在一個要求的范圍內,從而滿足必須在工頻條件下


進行交流耐壓試驗的試品的實驗

◆ 使用前做高壓試驗時，除熟悉本說明書外，還必須嚴格執行有關標準和操作規程。

SF6氣體抽真空裝置流程說明：

 1、SF6氣體的回收

當SF6從一個氣室中抽出時，氣體便自動地流經凈化過濾器，通過SF6壓縮機壓縮冷卻，可以氣態也可以在一定高壓下以液態形式儲入SF6貯罐。

2、SF6開關抽真空

通過真空泵把開關中的空氣及濕氣可以抽除，真空泵的出口通向大氣。

3、充氣

經凈化和干燥的SF6從貯罐充回到已抽成真空的氣室中，直到氣室內壓力達到調定的工作壓力。上述工作分兩個步驟進行:

借助SF6貯罐壓力使氣體流向SF6開關，直至達到預定的充氣壓力。

2、當SF6貯罐壓力與SF6開關壓力平衡時，再采用壓縮機進行加壓充氣，直至達到預定充氣壓力。

SF6氣體抽真空裝置主要配置：

1、SF6壓縮機要求:CA-0300封閉壓縮機

a:理論排氣量:12m3/h

b:最大排氣壓力:2.5Mpa

c:最小吸氣壓力:50Kpa

d:最大吸氣壓力:0.35~0.8 Mpa

e:功率:2.2KW

f:電源:380V 50HZ

2、真空泵采用:雙級旋片式真空泵

a:真空泵采用水冷式

b:抽真空速率4L/s

315KVA的變壓器，中試控股電力就以這臺變壓器為被試品來做試驗。

1、容量測試

【接線】：首先拿出我們儀器的A相測試線夾（黃色），用一端兩個插頭的接到我們儀器的“容量測試”插孔上（粗線接頭插電流端口，細線接頭插電壓端口），另外一端夾子夾在我們被試品變壓器的高壓側的A相接線柱上。在依次將B、C兩相接到我們變壓器高壓側B、C兩相上，將變壓器低壓側的a、b、c三相用儀器配的專用短接線短接。這樣我們的接線就完成了，如果試驗人員的接線不正確，儀器會自動提示：測試異常，請檢查接線。

【參數設置】：接好線后，我們打開儀器電源開關，儀器進入主界面，我們點擊“容量測試”進入容量測試參數設置界面，在它的參數設置界面，我們根據變壓器的銘牌輸入它的高額電壓為10KV；試品類型為：S7、9、11、非晶；分接檔位為：2檔；聯接組別為：Yyn0;參比容量為：315KVA；這樣我們的參數設置就完成了。

【測試】：參數設置完成后，我們可以點擊“確定”鍵來開始測試，此時儀器將實時的測試數據顯示在屏幕上，包括：ABC 三相的測試電壓、ABC三相的測試電流、ABC 三相的測試功率、各相的平均電壓和平均電流、各相的總功率。測試完成后會顯示測量結果，包括：實際的三相測試電壓值、三相電流值、三相功率值，當前測試條件下實測的短路損耗（負載損耗）總和數值、判定的變壓器參數下規定的短路損耗數值、校正到額定試驗條件下的短路損耗數值、校正后的短路損耗數值與參數下短路損耗值的百分數誤差。最終我們測量的實際變壓器容量為321KVA。
