電磁線耐壓試驗儀

中試控股技術博士為您解答：電纜常用選型參考：

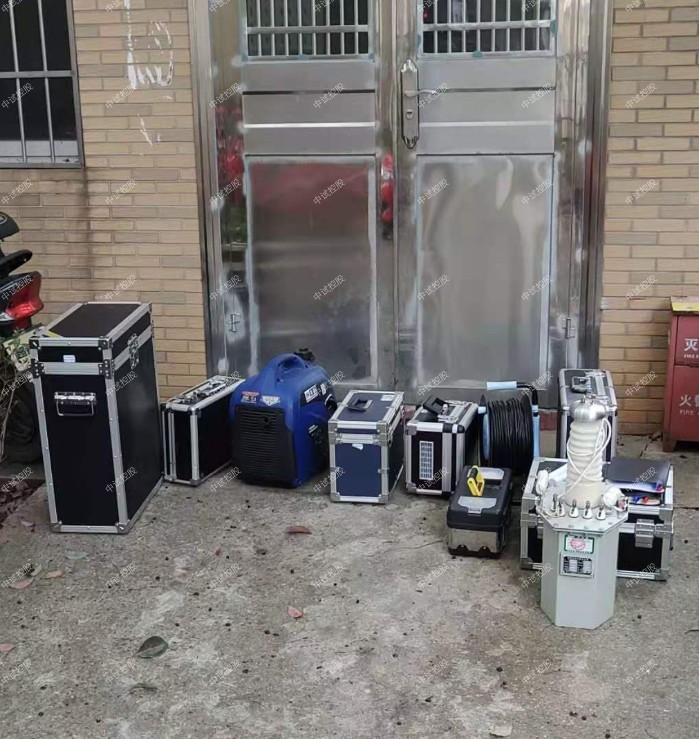

ZSYD-M 指針式工頻耐壓試驗裝置

簡介

工頻耐壓試驗裝置:它是由升壓控制設備和試驗變壓器組成的成套裝置，用來進行耐壓試驗。 ZSYD-M 工頻耐壓試驗裝置是由控制升壓部分和試驗變壓器組成。

● 控制升壓部分有：箱式、臺式、柜式；

● 試驗變壓器可以配備：干式、氣式、油式；

特征

控制部分

1、輸出電流 儀表電壓 零位指示 電源指示 工作指示 計時指示；

2、保護功能：過流保護 時間繼電器；

3、采用新型時間繼電器，計時范圍更廣；

4、采用新型電流繼電器，更可靠

5、結構合理，體積小，重量輕。

電磁線耐壓試驗儀試驗變壓器參數

1、輸入電壓：AC220V（380）±10% 50Hz±1

2、輸出電壓：AC 0～250（430）V

3、輸出高壓：0～500kV

4、輸出電流：0～1000mA

5、輸出容量：0～500kVA

6、計時范圍：0～999S

7、環境溫度：－20℃～50℃

8、電壓精度：≤1.5% (F.S)

9、電流精度：≤1.5% (F.S)

35kV交流耐壓試驗儀?試驗變壓器制作工藝

1、中試控股電力采用一次壓制而成高壓套管

2、套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏

油的問題

3、睡式鐵芯設計,抗震性

4、進行72小時倒置試驗,檢驗試驗變壓器漏油的問題

5、均可通過1.1倍感應耐壓試驗

6、絕緣油采用無色透明克拉瑪依原裝油

7、高低壓線采用高強度聚酯、無氧銅桿漆包線

8、鐵芯采用全新武鋼二硅冷軋硅鋼卷片

被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：

簡單的橋式或懸式絕緣子：幾十微法

簡單的分級套管：100 – 1000PF

電壓互感器：200 – 500PF

電力變壓器 ：< 1000KVA- 1000PF

   > 1000KVA1000 – 10000PF

高壓電力電纜和油浸紙絕緣：250 – 300PF/m

氣體絕緣：- 60PF/m

中試控股技術博士為您解答：使用注意事項

1.按照您所進行的試驗接好工作線路。試驗變壓器的外殼以及操作系統的外殼必須可靠接地。試驗變壓的高壓繞組的X端（高壓尾）以及測量繞組的F端必須可靠接地。

2.做串級試驗時，第二級、第三級試驗變壓器的低壓繞組成X端，測量繞組的F端以及高壓繞組的X端（高壓端）均接本級試驗變壓器具外殼。第二級、第三級試驗變壓器的外殼必須通過絕緣支架接地。

3.接通電源前，操作系統的調壓器必須調到零位后方可接通電源，合閘，開始升壓。

4.從零開始勻速旋轉調壓器手輪升壓。升壓方式有：快速升壓法，即20s逐級升壓法；慢速升壓法，即60s逐級升壓法；電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75％后，再以每秒2％額定試驗電壓的速度升到您所需的試驗電壓，并密切注意測量儀表的及被試品的

情況。升壓過程中或試驗過程中如發現測量儀表的指示及被試品情況異常，應立即降壓，切斷電源，查明情況。

5.試驗完畢后，應在數秒內勻速的將調壓器返回至零位，然后切斷電源。

6.油浸式試驗變壓器不得超過額定參數使用。除試驗必需外，決不電壓通電或斷電。

操作注意事項

1.試驗人員應做好分工

2.被試品應先清掃干凈，并絕對干燥，以免損壞被試品和試驗帶來的誤差。

3.對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整球間隙。

4.升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位的突然合閘。也不能突然切斷電源，一般應在調壓器降至零位時拉閘。

5.當電壓升至試驗電壓時，開始計時，到1min后，迅速降壓到1∕3試驗電壓以下時，才能拉開電源。

6.在升壓或耐壓試驗過程，如發現下列不正常情況時，應立即降壓，切斷電源。

7.耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。

10kVA電子多倍頻裝置

電磁線耐壓試驗儀變壓器和互感器的感應耐壓試驗是保證質量符合標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。

注意事項：

①試驗前應先檢查被試品是否停電，接地放電，一切對外連線是否擦凈。要嚴防將試驗電壓加到人工作部位上去。

②接好試驗裝置的接線后，應復查無誤后才可加壓。應特別注意檢查高壓設備及引線與地與操作人員的安全距離，被試品的外殼是否可靠接地，要按安全規程中所規定的內容進行試驗。

③對于大電容量設備應緩慢升壓，防止被試品的充電電流燒壞微安表。必要時應分級加壓，分別讀取各級電壓下微安表的穩定讀數。

④試驗過程，應密切監視被試品、試驗裝置、微安表，一旦發生擊穿、閃爍等異常現象應立即降壓，切斷電源，并查明原因，詳細記錄。

⑤試驗完畢，降壓，切斷電源后應將被試品及試驗裝置本身充分放電。

工作原理：

①交直流試驗變壓器：將電源輸入操作箱（或操作臺），經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級（高壓）繞組可獲得靜電高壓。此高壓經高壓硅堆整流及電容濾波后可獲得直流高壓，其幅值是高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。

②為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾，將高壓繞組分成兩個來繞，一個是電流較大的繞組，另一個是電流較小的繞組，然后兩個繞組串接分別引出。
