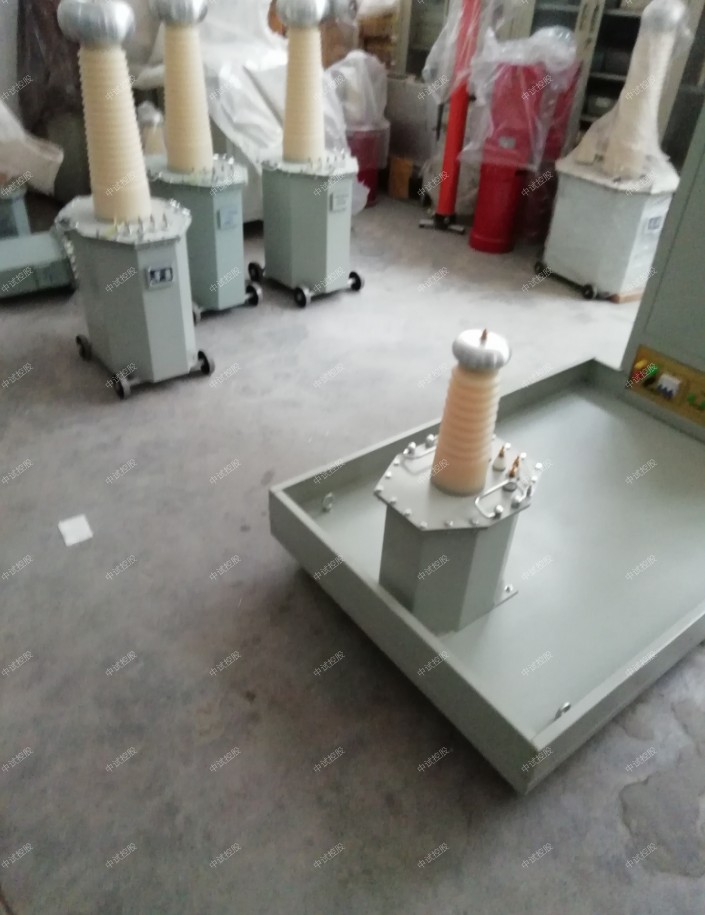

1kv電纜耐壓試驗儀

中試控股技術博士為您解答：電纜耐壓試驗怎么做

詳情ZSWHT-8000 高壓電纜外護套故障測試儀主要用于準確定點單芯電纜的外護套故障，準確定點低壓電纜中的接地泄漏故障，進行高壓電纜外護套故障的預定位及耐壓試驗。

高壓電纜外護套故障測試儀全面滿足標準GB50150-2006的電纜外護套耐壓試驗規定，包括適合交叉互統的電纜外護套交接試驗和預防性試驗以及電纜外護套的故障定位。快速準確查找10kV-500kV單芯和三芯高壓、超高壓電纜外護套接地故障和泄漏電流偏大等隱患，同時可對高密度聚乙烯、聚氯乙烯電纜外護套進行5kV-10kV,1分鐘的直流耐壓實驗，是此類電纜運行單位、超高壓電纜工程、各送變電工程的電纜設備維護必備的儀器。

  1kv電纜耐壓試驗儀該高壓電纜外護套故障測試儀可以進行下列測試：中高壓屏蔽電纜上的護套故障預定位、塑料絕緣層低壓電纜上線路接地故障預定位、采用測量跨步電壓法可以對電纜故障進行準確定點。

  本設備采用微機和數字化技術，具有良好的操作和自動保護性能，使用方便安全，此設備也適合于將低壓電力電纜中的高阻電纜故障轉換為低阻故障。

20～300Hz 變頻耐壓試驗儀


簡介


串聯諧振可以用來干什么?


變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗。主要針對


6kV-500kV電力變壓器、GIS、開關、母線、套管、互感器等變電站容性設備，6kV-220kV高壓交聯電纜，


電壓20kV及以下電壓等級的電動機/發電機等交流耐壓試驗，及其35kV、66kV、110kV、220kV、330kV


、500kV電壓等級CVT升壓校驗試驗。


1、6kV-500kV高壓交聯電纜的交流耐壓試驗


2、發電機的交流耐壓試驗


3、GIS和SF6開關的交流耐壓試驗


4、6kV-500kV變壓器的工頻耐壓試驗


5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。


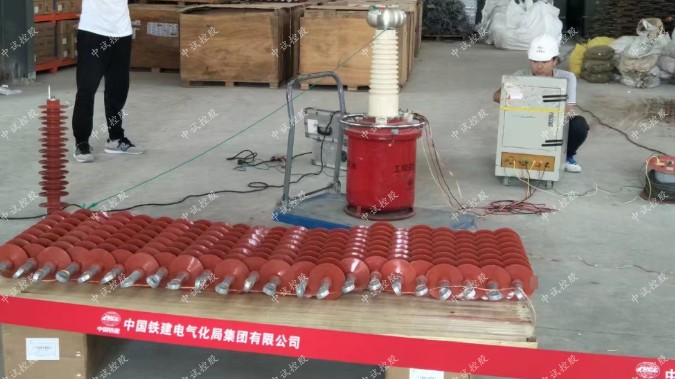

串聯諧振試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求，它是一套組合設備，為


了耐壓試驗能準確地進行，針對不同被試品。


如何選擇合適的串聯諧振設備？


為了選擇合適的串聯諧振設備，按以下技術參數


1、電力變壓器：電壓等級（如10/35/110/220kV規格等）；最大容量；試驗性質（中性點耐壓或全絕緣耐


壓）單相對地電容量；


2、電力電纜：電壓等級（如10/35/110kV規格等）；最大長度；截面積；


3、發電機、電動機：電壓等級（電壓或稱工作電壓）；試驗電壓（最高耐壓值）單相對地電容量范


圍（如0.2-0.55uF等）；


4、GIS：電壓等級（或稱工作電壓）；試驗電壓（最高耐壓值）；間隔數量；。


5、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（最高耐壓值）


。


6、CVT效驗：電壓等級（或稱工作電壓，如35/110/220規格等）；試驗電壓（最高耐壓值）電容量范圍（


如0.005-0.02uF）。采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高


電壓大電流，是當前


高電壓試驗的一種新的方法在已經得到廣泛的應用。采用了SPWM數字式波形發生芯片，頻率分辨率16位，


在20~300Hz時頻率細度可達0.1Hz；采用了正


交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了IPM模塊，


在最小重量下確保儀器穩定和安全。


由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。對比串聯諧振 VS 工頻耐壓試驗裝置 >>   滿


足大容量被試品耐壓試驗，體積、重量卻比工頻耐壓小很多，易于搬運


串聯諧振 VS 超低頻高壓發生器  >>  超低頻主要針對10kV/35kV這兩種規格的電纜，串諧可適用


10/35/110/220kV等規格電纜、主變、發電機、CVT、開關等串聯諧振 VS 直流高壓發生器  >>  直流高壓


發生器施加的“直流耐壓”；串聯諧振施加的“交流耐壓”


工作原理


調頻式串聯諧振試驗裝置的工作原理接線,交流220V工頻電源,經變頻控制單元輸出30~200HZ頻率可調的電


壓,送入勵磁變壓器,升壓至0~1000V,經諧振電抗器L和被試品CX,構成高壓主諧電路,電容分壓器是純電容


式的,用來測量試驗電壓.先由變頻控制單元經勵磁變壓器向主諧振電路送入一個較低的電壓Ue,調節變頻


控制單元的輸出頻率,當頻率滿足條件ΩL=1/ΩC,電路即達到諧振狀態.此時能在較小的勵磁電壓Ue下,使


被試品CX上產生幾十倍于Ue的電壓UCX.變頻試驗系統以串聯諧振電路原理工作.諧振點是由把頻率變換器


的頻率調整到串聯諧振電路的固有頻率而達到的.回路諧振后,輸出的電壓波形為純正弦波,系統的頻率取


決于回路的L-C參數.其中電抗器的電抗值是可調的,系統的頻率取決于負載電容的大小,如上式.可以根據


CX的大小,適當調整電抗器的電感L值,使得諧振頻率固定在一個要求的范圍內,從而滿足必須在工頻條件下


進行交流耐壓試驗的試品的實驗

工作原理

  中試控股技術博士為您解答：1kv電纜耐壓試驗儀交聯電纜外護套故障測試儀的測尋，同電力電纜故障探測一樣，一般要經過“粗測”和“定點”二個步驟。外護套接地故障的粗測（測距）一般采用壓降法和電橋法測試。由于電橋法測試有局限性，不能測試多點接地故障，也不能測試三相電纜鏈式接地連線的故障。本儀器是針對外護套故障的特點，采用壓降法初測電纜外護套的接地故障，再用跨步電壓法準確查找故障點，通過兩根接地釬，尋找土壤中電勢差的變化而準確定點。在故障點處流入大地的測試電流導致故障點處為正負電壓峰值轉換點，在故障點前接近故障時，跨步電壓增加，越過故障后跨步電壓減小，并且極性改變。當兩地釬在接地故障點正上方的等電勢圓周上時，指針停在零位，此處既為電纜故障點的準確位置。儀器用于交聯電纜的外護套故障探測；也可用于地埋線和全塑線（無金屬護層電纜）故障的探測；還可用作電纜或其它電器的10KV直流耐壓試驗。

功能特點

1、連續可調的輸出電壓，電壓范圍：1000V、2000V、5000V和10000V。

2、通過對電壓和電流的數字化采樣和微機控制實現過載保護。

3、低功率故障定位，以避免損壞相鄰線路或電纜。

4、通過大屏幕液晶來顯示電壓和電流以及操作提示。

5、自動放電裝置清除殘余電荷和將測試件接地的功能。

6、一機多功能，操作方便安全。

7、有效解決波特性不好的PVC聚氯乙烯電纜、無銅屏蔽低壓電纜故障。

8、測試電壓細分為1000V，2000V，5000、10000V四檔，適用于不同電壓等級的電纜。

9、測量范圍無盲區。

10、適用于380V～220kV高、中、低壓電力電纜的故障預定位。

11、適用于380～1000V電纜跨步電壓法時的準確定點。

12、適用于66kV～220kV電纜外護套故障的預定位和準確定點。

13、高壓發生器同時是電纜故障轉換儀，可將高達500MΩ的疑難高阻故障轉換為低阻故障。

技術指標

1、電源輸出方式：直流、脈動兩種方式供選擇

2、直流電壓輸出：電壓0～10kV可調

3、直流電流輸出：50mA～500mA

4、電壓比較法誤差：±2%

5、定點精度：±30cm

6、工作電源：220V±10%、50Hz、1KVA

中試控股技術博士為您解答：數顯同步定點儀、路徑信號產生器， 電纜檢測設備中試電力

數顯同步定點儀用于地埋電纜絕緣故障點的準確定位，地埋電纜的路徑探測中接收電磁信號。路徑信號產生器在地埋電纜路徑探測中，給電纜加15KHz的電流信號。

二、工作原理

2.1 定點原理：

  在地埋動力電纜的一端脈沖高壓，使地埋動力電纜的故障點產生放電電弧，放電電弧產生電磁波和振動聲波——聲磁信號，數顯同步定點儀同步接收放電電弧的聲磁信號，根據接收的電磁波和聲波時間差，用數字方式顯示接收機定點探頭到故障點的直線距離，接收機把接收的聲波經放大后送到耳機，依據耳機聽到的放電振動聲音的大小差別，準確判斷出故障點的準確位置。

2.2定點原理

  由于定點儀的接收靈敏度很高，在環境噪聲比較大情況下定點時，耳機中的環境噪聲也比較大。在定點接收機中用放電電弧的電磁波啟動電子開關，當電磁波到達接收機時接通耳機。幾秒鐘后關斷耳機。在放電電弧產生的間歇時間內耳機被關斷――實現了放電電弧產生的間歇時間內的靜噪。

2.3路徑探測原理

  1kv電纜耐壓試驗儀在電纜上加經過音頻調制的15KHz電流信號，在電纜上方用數顯同步定點儀接收機接收15KHz電流輻射的電磁波。經放大、解調后還原出音頻信號送到耳機，依據耳機聽到的聲音變化，可以準確判斷出電纜的埋設路徑。

三、技術指標

3.1數顯同步定點儀技術指標

1.數顯距離： 99米，最小0.1米。

2.定點誤差: <0.2米。

3.電磁通道接收機靈敏度: <5μV。

4.聲音通道音頻放大器增益: >90dB。

5.50Hz工頻抑制度: >40dB。

6.電源：7.4V/2.6AH鋰電池

7.功耗： <120mA (0.7W) 充滿電后可連續工作8小時以上。

8.工作環境：溫度-10℃—+50℃，濕度80% 。

3.2路徑信號產生器技術指標

1.輸出功率：負載電阻10歐姆，輸出功率大于60瓦。

2.工作頻率：15KHz。

3.工作方式：等幅 或 調幅。

4.具有自動過熱、過載、短路保護功能。

5.電源：AC220V±10%。

6.工作環境：溫度 -10℃～+50℃，濕度80%。
