試驗電壓為1.7倍Uo(額定相相電壓),耐壓時間5min

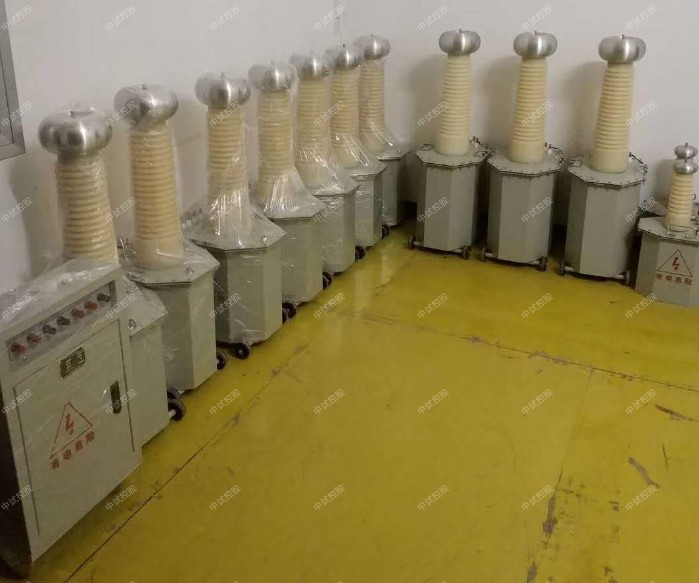

輕型高壓試驗變壓器為單相變壓器，聯結組標號Ⅰ.Ⅰ. 用工頻220V(10kVA以上為380V)電源接入系列操作箱(臺)，經操作箱內自偶調壓器(50kVA以上調壓器外附)調節至0~200V(或0~400V)電壓輸出至YDJ(G)、TDM(G)試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

ZSXT-Z 全自動工頻耐壓控制箱/臺
簡介
1、高低壓電壓、電流四路測量方式，可實時監測高低壓電流、電壓值。同屏劃分為電壓電流動態顯示區、設置數據區、狀態信息顯示區、結果顯示區，讓試驗過程一目了然。
2、采用高精度傳感器和高性能14位AD采集芯片，可自動捕捉峰值電壓、電流，便于做擊穿試驗。
別稱
全自動試驗變壓器電源控制箱、全自動試驗變壓器電源控制臺、全自動試驗變專用調壓器、全自動試驗變壓器專用調壓器、全自動試驗變壓器專用控制箱、試驗變壓器專用控制臺。
特征
1、320×240液晶顯示器(日光下可見)、高速熱敏打印機,試驗結果可查看和打印。
2、高低壓電壓、電流四路測量方式，可實時監測高低壓電流、電壓值。同屏劃分為電壓電流動態顯示區、設置數據區、狀態信息顯示區、結果顯示區，讓試驗過程一目了然。
3、采用高精度傳感器和高性能14位AD采集芯片，可自動捕捉峰值電壓、電流，便于做擊穿試驗。
4、任選自動及手動操作、交直流耐壓方式或串級耐壓方式，任意設定輸出電壓、高低壓電流上限和計時時間。
5、中試控股電力系統具有耐壓試驗自動診斷分析功能，易于發現試品擊穿、閃絡等故障及幫助解決問題。
6、完善的過壓、過流保護，設定值上限保護。逼近式調壓算法，到達設定電壓后自動計時，計時結束后自動降壓回零。在顯眼位置增設“緊急停”，試驗過程中可隨時切斷電源。
7、進入功能界面后，可以選擇 “時鐘設置”、“注意事項”、 “接線示意圖”等界面。可設置時鐘的時間，為打印報表時間依據；
8、超過設定高低壓電流任一電流時自動切斷電壓輸出，降壓回零。
9、具有回零檢測功能，回零確定后方可進行下一步操作，安全可靠。
10、具有絕緣阻抗檢測功能，直接反映被試品絕緣強度。
11、精良的軟硬件抗干擾設計，多種抗干擾方法，適應惡劣電磁環境。
1、輸入電壓：AC220（380）V±10% 50Hz±1
2、輸出電壓：AC 0-250（430）V
3、輸出高壓：0-500kV
4、輸出電流：0-1000mA
5、輸出容量：0-500kVA
6、計時范圍：0-999S
7、環境溫度：－20℃至50℃
8、電壓精度：≤1% (F.S)
9、電流精度：≤1% (F.S)

試驗電壓為1.7倍Uo(額定相相電壓),耐壓時間5min串級高壓試驗變壓器有很大的優越性，因為整個試驗裝置由幾臺單臺試驗變壓器組成，單臺試驗變壓器容量小、電壓低、重量輕，便于運輸和安裝。它既然可串接成高出幾倍的單臺試驗變壓器輸出電壓組合使用，又可分開成幾套單臺試驗變壓器單獨使用。在第一級和第二級的每個單元試驗變壓器中都有一個勵磁繞組A1、C1和A2、C2。在三臺串級試驗變壓器基本原理中，低壓電源加在試驗變壓器Ⅰ的初級繞組a1x1上，單臺試驗變壓器Ⅰ、Ⅱ、Ⅲ的輸出電壓都是V。勵磁繞組A1、C1給第二級試驗變壓器Ⅱ的初級繞組供電；第二級試驗變壓器Ⅱ的勵磁繞組A2、C2給第三級試驗變壓器Ⅲ的初級繞組供電。第二級試驗變壓器Ⅱ和第三級試驗變壓器Ⅲ的箱體分別處在對地為1V和2V的高電位上，所以箱體對地是絕緣的，試驗變壓器Ⅰ的箱體是接地的。這樣第一級、第二級、第三級試驗變壓器對地的額定輸出電壓分別為1V、2V、3V；其額定容量分別為3P、2P、1P。

試驗電壓為1.7倍Uo(額定相相電壓),耐壓時間5min輕型交流高壓試驗變壓器是根據機電部《試驗變壓器》標準在原同類基礎上經過大量改進后而、輕型交流高壓試驗變壓器是在YD系列試驗變壓器的基礎上按照國家標準《ZBK-41006-89》

本系列具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。

二、 結構

輕型高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組饒在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。

三.試驗變壓器的容量選擇

標稱試驗變壓器容量Pn的確定公式：Pn=kVn2ωCt×10-9

式中：Pn——標稱試驗變壓器容量(kVA)

     Vn——試驗變壓器的額定輸出高壓的有效值(kV)

k ——安全系數。k≥1，標稱電壓Vn≥1MV時，k=2；標稱電壓較低時，k值可取高一些。

Ct——被試品的電容量(pF)

ω——角頻率，ω=2πf， f——試驗電源的頻率

被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：

簡單的棒式或懸式絕緣子            幾十微法

簡單的分級套管                    100~1000pF

電壓互感器                        200 ~ 500pF

電力變壓器〈1000kVA                 ~1000pF

            〉1000kVA             1000~10000pF

高壓電力電纜和油浸紙絕緣          250~300pF/m

氣體絕緣                          ~60pF/m

封閉變電站，SF6氣體絕緣          100~10000pF

對于不同的試驗電壓Vn，選擇不同的(適當的)安全系數k。以下列出不同的Vn所選用的k值供參考。

Vn=50~100kV        k = 4

Vn=150~300kV       k = 3

Vn〉300kV          k = 2

特征

CQSB老化試驗用工頻試驗變壓器是根據國家最新電力行業標準而設計的、性能先進的新型耐壓試驗設備。它是鑒定電力設備絕緣強度的最嚴格、最有效和最直接的方法。它能檢查出那些集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣的重要方法。用于對各種電器電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

試驗變壓器制作工藝

1、采用一次壓制而成高壓套管
2、套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏油的問題
3、睡式鐵芯設計,有效提高的抗震性
4、前進行72小時倒置試驗,檢驗試驗變壓器漏油的問題
5、均可通過1.1倍感應耐壓試驗
6、絕緣油采用無色透明克拉瑪依原裝油
7、高低壓線采用高強度聚酯、無氧銅桿漆包線
8、鐵芯采用全新武鋼二硅冷軋硅鋼卷片

控制箱（臺） 參數

試驗變壓器參數
