DFVF3000-26452電纜試驗耐壓器

中試控股技術博士為您解答：135kVA/108kV變頻串聯諧振試驗裝置

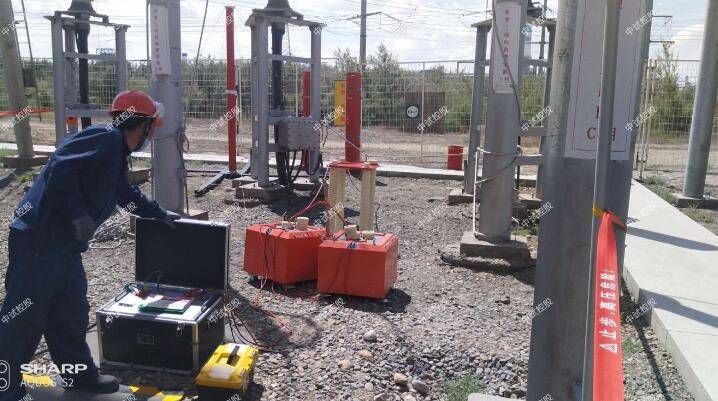

一、適用范圍 1.滿足10kV/300mm2長度≤3km電纜的變頻交流耐壓試驗，電容量≤1.11uf，試驗頻率30-300Hz，試驗電壓不超過27kV。

2.滿足10kV變電站系統設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV。

3.滿足35kV/240mm2長度≤1km電纜的變頻交流耐壓試驗，電容量≤0.18uf，試驗頻率30-300Hz，試驗電壓不超過52kV。

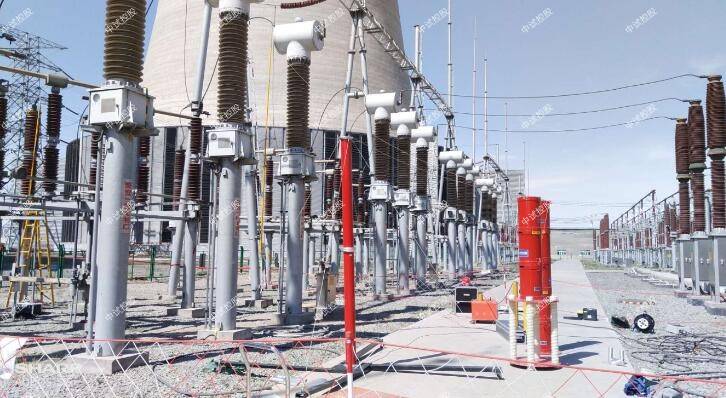

4.滿足35kV變電站設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過100kV。

5.滿足50000kW/10kV電機的交流耐壓試驗，試驗頻率45-65Hz，試驗電壓不超過16kV。

二、DFVF3000-26452電纜試驗耐壓器裝置特點

1) 自動尋找諧振點，頻率范圍20-300Hz,頻率分辨率0.1Hz;

2) 自動升壓試驗,可設置試驗程序,系統自動按設置的程序完成試驗過程;

3) 自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；

4) 五種保護功能：具有過壓、過流、斷電、閃絡及全壓輸出保護功能；

n 過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置;

n 過流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置;

n 擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。

n 斷電保護：試驗電源斷電后，裝置能快速保護;

n 全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出;

5) 液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流;

三、DFVF3000-26452電纜試驗耐壓器成套裝置技術參數

1. 額定容量：135kVA；

2. 輸入電源：單相380V電壓，頻率為50Hz；

3. 輸出電壓：108kV；27kV；

4. 輸出電流：1.25；5A；

5. 工作頻率：30-300Hz；

6. 波形畸變率：輸出電壓波形畸變率≤1%；

7. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

8. 溫 升：額定負載下連續運行60min后溫升≤65K；

9. 品質因素：裝置自身Q≥30(f=45Hz)；

10. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11. 測量精度：系統有效值1.5級；

12. 使用環境：

環境溫度：－150C–450C;

相對濕度：≤90%RH;

海拔高度: ≤2500米；

四、部件裝置技術參數

1. 激勵變壓器 7.5kVA/1.2kV，3kV/0.4kV 1臺

a) 額定容量：7.5kVA；

b) 輸入電壓：400V，單相；

c) 輸出電壓：1.2kV；3kV；

d) 結 構：干式；

e) 重 量：約43kg；

2. 變頻電源7.5kW/380V 1臺

a) 額定輸出容量：7.5kW

b) 工作電源：380±10%V（單相），工頻

c) 輸出電壓：0 – 400V，單相，

d) 額定輸入電流：19A

e) 額定輸出電流：19A

f) 輸出波形：正弦波

g) 電壓分辨率：0.01kV

h) 電壓測量精度：0.5%

i) 頻率調節范圍：30 – 300Hz

j) 頻率調節分辨率：≤0.1Hz

k) 頻率穩定度： 0.1%

l) 運行時間：額定容量下連續60min

m) 額定容量下連續運行60min元器件最高溫度≤65K;

n) 噪聲水平：≤50dB

o) 重量約18kg；

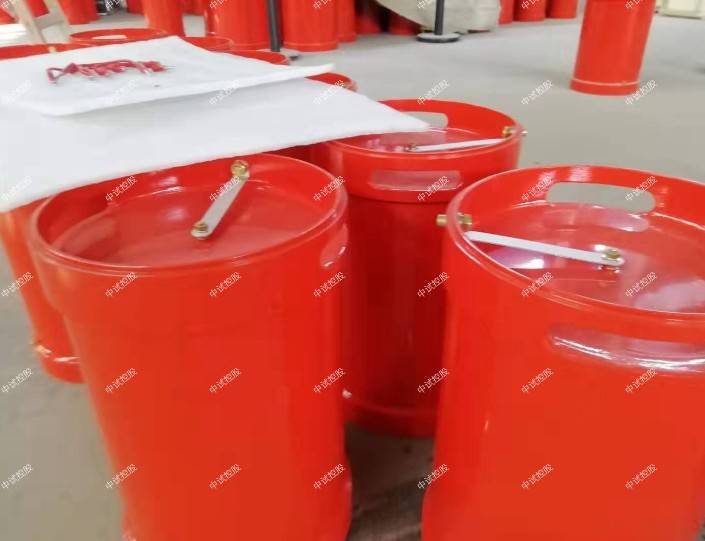

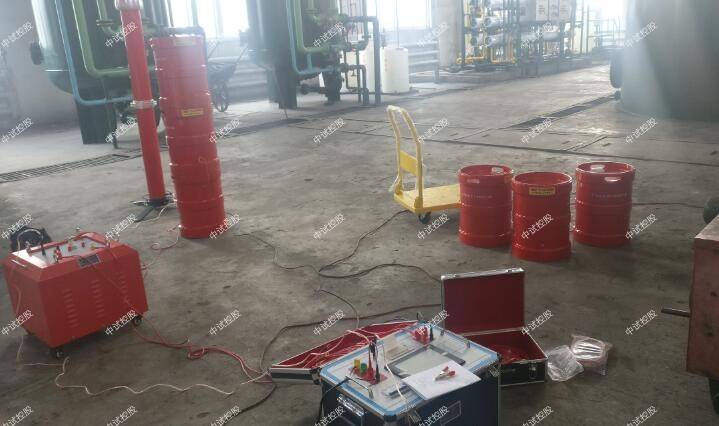

3. 高壓電抗器 33.75kVA/27kV 四節

a) 額定容量：33.75kVA;

b) 額定電壓：27kV；

c) 額定電流：1.25A；

d) 電感量：96H/單節；

e) 品質因素：Q≥30 (f=40Hz)；

f) 結 構：干式；

g) 重 量：約38kg；

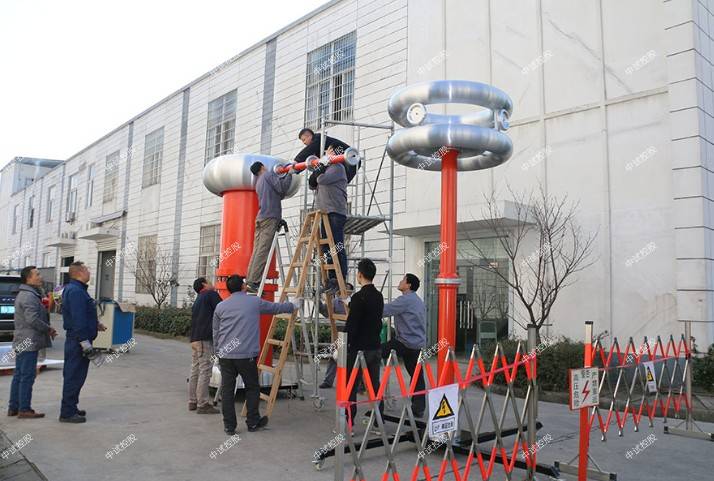

4. 電容分壓器FRC-100kV -1500 pF 1套

a) 額定電壓：100KV

b) 高壓電容量：1500pF

c) 介質損耗：tgσ≤0.5%；

d) 分壓比：1000：1

e) 測量精度：有效值1.5級;

f) 重 量：約10kg；

五、DFVF3000-26452電纜試驗耐壓器清單

六、中試控股電力設備遵循標準

GB10229-88 《電抗器》

GB1094 《電力變壓器》

GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996 《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96《外殼防護等級》

GB2900《電工名詞術語》

GB/T16927.1~2-1997《高電壓試驗技術》
