DFVF3000-17644電纜諧振耐壓儀
時間：2021-10-03
DFVF3000-17644電纜諧振耐壓儀

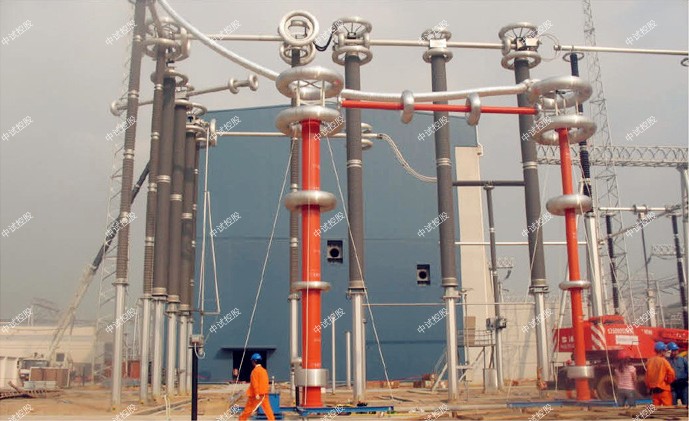

中試控股技術博士為您解答：ZSBP-150KVA/150KV變頻串聯諧振成套試驗裝置
150指設備能輸出的最大額定容量，單位為kVA
DFVF3000-17644電纜諧振耐壓儀150指設備能輸出的電壓等級，單位為kV；
（二）ZSBP-150kVA/150kV變頻串聯諧振耐壓試驗裝置技術指標
1．額定電壓：150KV
被試品的：
22kV-滿足10kV電纜交流耐壓試驗；
44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；
85kV-滿足35kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；
140kV-滿足66kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；
2．輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次工作60分鐘，
4．裝置自身品質因數：Q>50
5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
6．中試控股電纜試驗時滿負荷下品質因數：Q>30（與負載相關）
7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）
8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）
9．輸入電源：單相220V
10．頻率調節范圍：30Hz～300Hz
11．系統測量精度：1.5％±200V
12．ZSBP-150KVA/150KV變頻串聯諧振成套試驗裝置具有過壓、過流、零位啟動等保護功能
（三）設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006
《高壓諧振試驗裝置》 DL/T 849.6—2004
《電抗器》 GB10229.88
《電力設備預防試驗規程》 DL/T596-1996
《耦合電容器和電容分壓器》 IEC358(1990)
（四）中試控股設備主要配置及技術參數說明：
1.變頻電源一臺：
額定功率：10kVA；
輸入電壓：單相220V 45～65Hz
輸出電壓：0～250V可調
輸出電壓頻率：30～300Hz
0.1Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～40A
重量：16kg
2.高壓諧振電抗器（共4臺）：37.5kV/1A
額定工作電壓：37.5kV
額定工作電流：1A
額定電感量：96H
連續工作時間：60min
重量：55kg
溫 升：小于60度
DFVF3000-17644電纜諧振耐壓儀工作頻率：30~300Hz
3.激勵變一臺：
額定容量：10kVA
輸入電壓：250V
輸出電壓：2.5KV/ 5kV;
重量：60kg
4.電容分壓器一臺：DCF-150kV純電容式
自身電容量：1400pF
工作頻率：30～300Hz
不確定度：1.5%
額定電壓:150kV/1400pF
重量：16kg
1、10kV電纜 300mm2 長度不大于2km，試驗電壓為22kV，試驗頻率為30Hz～300Hz. 電抗器2臺 并聯
2，10kV開關等，試驗電壓為42kV，試驗頻率為30Hz～300Hz. 電抗器2臺串聯
3，中試控股35kV電纜 300mm2 長度不大于1km，試驗電壓為52kV，試驗頻率為30Hz～300Hz. 電抗器2臺串聯2臺并聯
ZSBP-150KVA/150KV變頻串聯諧振成套試驗裝置
輸入電源:
電壓： 220V±10%
頻率： 50/60Hz
? 輸出電壓：0-250V（輸入220V）；
? 輸出波形：方波
? 頻率調節范圍：30-300Hz
? 頻率分辨率：0.01Hz
? 頻率穩定度：0.1%
? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
? 電壓分辨率：0.1kV
? 電壓測量精度：1.0%
? 電壓步進值： 1%，0.1%，0.01%
? 運行連續工作時間：60分鐘
DFVF3000-17644電纜諧振耐壓儀感應耐壓試驗時多倍頻與三倍頻設備，使用那種好?
隨著經濟的快速發展，原供電系統的10KV供電電壓等級已無法滿足越來越大的電力負荷的需求。中試控股為適應這種情況，35KV、110KV、220KV供電等級的電力變壓器已在包鋼得到了廣泛的應用。
多倍頻感應耐壓測試儀感應耐壓的方法是通過被試變壓器本身，通過在變壓器低壓繞組上施加電壓，使得在變壓器高壓繞組上感應出較高的試驗電壓來實現的。
在正常的條件下，多倍頻感應耐壓測試儀感應出試驗所需的電壓，需要的勵磁電流相應的加大，又因為變壓器的鐵芯存在飽和現象，勢必會導致勵磁電流急劇增加，而電壓增加卻不一定能滿足要求。并且還需要大容量超高壓的試驗設備，所以現有試驗設備的能力不能完成。因此，中試控股一般采用倍頻感應的方法進行耐壓試驗。提高頻率從而提高變壓器鐵芯的飽和點，使得在工頻條件下無法實現的耐壓試驗得以實現。
傳統的倍頻試驗都是指三倍頻試驗，實現方法是將變壓器接成開口三角形，獲得三倍頻150hz的電壓。
電子式多倍頻發生器是作用是什么？有哪些優點？
當我們接觸電子式多倍頻發生器的時候，就會知道它是測量縱絕緣試驗的重要裝置。縱絕緣感應耐壓試驗是檢測變壓器、互感器質量是否符合標準的一項重要的試驗。試驗需要通過倍頻電源裝置，施加試驗電壓，從而進行耐壓試驗。以保證變壓器、互感器使用質量，從而避免安全故障的發生。
由于35KV以上的電力變壓器的絕緣材料及處理工藝的復雜要求，全部做成分級絕緣變壓器。也就是人們常說的半絕緣變壓器。也就是說，變壓器高壓繞組的絕緣不是同一水平，繞組端部絕緣較高，中點絕緣相對較低。這就對變壓器的試驗也提出了更高的要求。傳統的外施耐壓在這里已不再適用，必須采用感應耐壓的方法。
真空斷路器調試：
真空斷路器整體和斷口間絕緣電阻：
采用2500V兆歐表測量真空斷路器整體和斷口間絕緣電阻，不應低于1200 MΩ。
導電回路的電阻值：
采用微歐計測量每相導電回路的電阻值，應符合規定。
斷路器的分閘、合閘時間、同期性及斷路器合閘過程中觸頭接觸后彈跳時間：
采用儀器設備：可調直流電源、斷路器特性測試儀
測量方法：將斷路器特性測試儀的合、分閘控制線分別接入斷路器控制線路中，用試驗接線將斷路器一次各斷口的引線接入斷路器特性測試儀的時間通道，將可調直流電源調至額定電壓，通過控制斷路器特性測試儀，對真空斷路器進行合、分閘操作，得出各相分閘、合閘時間及合閘彈跳時間。三相合閘時間中的大值與小值之差為合閘不同期，三相分閘時間中的大值與小值之差為分閘不同期。
試驗結果判斷依據：斷路器的分閘、合閘時間、同期性應符合的規定，合閘彈跳時間應不大于2ms。
應在斷路器合閘及分閘狀態下分別進行交流耐壓試驗。在斷路器合閘狀態時，試驗電壓為21kV；在斷路器分閘狀態時，試驗電壓按技術條件的規定，試驗中滅弧室斷口間不應發生貫穿性放電。
測量分、合閘線圈及合閘接觸器線圈的絕緣電阻值，不應小于10MΩ，直流電阻值與試驗值相比應無明顯差別。
斷路器操動機構的試驗：
采用可調直流電源接入斷路器二次控制線的分、合閘回路，逐步升壓，進行以下操作：
合閘操作。斷路器操作機構合閘操作試驗電壓在85%~110%額定操作電壓范圍內，操作機構應可靠動作。
在脫扣操作。分閘電磁鐵端鈕處測得的電壓大于額定值的65%時，應可靠地分閘；當小于額定電壓的30%時，不應分閘。附裝失壓脫扣器，其動作特性應符合：電源電壓與額定電源電壓的比值小于35%，鐵芯應可靠地釋放；大于65%時，鐵芯不得釋放；大于85%時應可靠地吸合。
模擬操作試驗。對斷路器進行就地和遠控操作，每次操作斷路器均應正確、可靠地動作，其連鎖及閉鎖裝置回路的動作應符合及設計要求；直流電磁或彈簧機構的操作試驗：操作線圈端鈕電壓與額定電源電壓的比值為110%時，合、分閘操作3次，斷路器動作應正常；操作線圈端鈕電壓與額定電源電壓的比值為85%時，合閘操作3次，中試控股斷路器動作應正常；操作線圈端鈕電壓與額定電源電壓的比值為65%時，分閘操作3次，斷路器動作應正常；操作線圈端的電壓與額定電源電壓的比值為100%時，合、分、重合閘操作3次，斷路器動作應正常。
