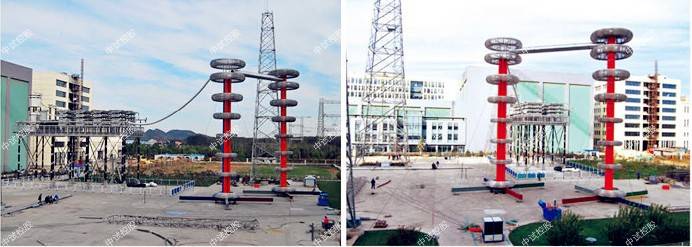

電纜諧振耐壓儀35kV(300mm2)電纜1KM
中試控股技術博士為您解答:電力調試方案變壓器耐壓試驗:
a) 測量方法:
使用高電壓試驗變壓器及調壓器進行試驗;
根據相關規范及規定值確定高試驗電壓為21 KV;
確認變壓器絕緣油充足,各相繞組均浸入絕緣油中;
試驗前應進行絕緣電阻、吸收比等試驗,并且各項試驗結果合格后再進行本項試驗。
b) 試驗步驟:
調壓器及升壓高壓試驗變壓器正確接線,將高壓引線接至被試驗變壓器的高壓繞組;
從零開始升壓,升壓速度保持緩慢均勻,直到試驗電壓并維持1min;
將電壓降至零,切斷電源。對被測繞組進行充分放電。
c) 試驗結果判斷依據:
試驗過程中無異常情況發生及試驗后絕緣電阻無明顯變化為合格。
d) 注意事項:
電纜諧振耐壓儀35kV(300mm2)電纜1KM注意成品保護,確認變壓器絕緣油充足,各相繞組均浸入絕緣油中;
耐壓試驗開始前,變壓器四周應繞安全警示帶,并懸掛安全警告指示牌如“高壓危險”等必要的安全措施
負責升壓的人要隨時注意周圍的情況,發現異常情況應立刻切斷電源停止試驗,查明原因并排除后方可繼續試驗;
試驗步驟布置緊湊,高壓連接線,接地線應牢固可靠;
電纜諧振耐壓儀35kV(300mm2)電纜1KM在試驗過程中,如果發現電壓表指針擺動大,電流表指示急劇增加,有絕緣燒焦氣味,冒煙或發出響聲等異常情況,應立刻降低電壓,切斷電源,被測試繞組充分接地放電后再進行檢查。
ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置
132指設備能輸出的最大額定容量,單位為kVA
22指設備能輸出的電壓等級,單位為kV;
(二)ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置技術指標
1.額定電壓:30KV
被試品的:
22kV-滿足10kV電纜交流耐壓試驗;
2.輸出電壓波形畸變率:<1.0%
3.允許連續工作時間:額定條件下一次工作60分鐘,
4.裝置自身品質因數:Q>50
5.火力發電機試驗時滿負荷下品質因數:Q>10(與負載相關)
6.中試控股電纜試驗時滿負荷下品質因數:Q>30(與負載相關)
7.主變壓器試驗滿負荷時品質因數:Q>30(與負載相關)
8. GIS,開關等試驗滿負荷時品質因數:Q>50(與負載相關)
9.輸入電源: 220V
10.頻率調節范圍:30Hz~300Hz
11.系統測量精度:1.5%
12.ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置具有過壓、過流、零位啟動等保護功能
(三)設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006
《高壓諧振試驗裝置》 DL/T 849.6—2004
《電抗器》 GB10229.88
《電力設備預防試驗規程》 DL/T596-1996
《耦合電容器和電容分壓器》 IEC358(1990)
(四)ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置設備主要配置及中試控股技術參數說明:
1.變頻電源一臺:
額定功率:10kVA;
輸入電壓:單相220V 45~65Hz
輸出電壓:0~250V可調
輸出電壓頻率:30~300Hz
0.1Hz步進可調
頻率不穩定度≤0.02%
輸出電流:0~30A
重量:16kg
2. 高壓諧振電抗器(共3臺):44KVA/22KV
額定工作電壓:22kV
額定工作電流:2A
額定電感量:50H
連續工作時間:60min
溫 升:小于60度
工作頻率:30~300Hz
重量:38kg
3. 激勵變: 1臺
額定容量:10kVA
輸入電壓:250V
輸出電壓: 2kV,4kV
4.電容分壓器一臺: FRC-30kV純電容式
自身電容量:6600pF
工作頻率:30~300Hz
不確定度:1.5%
額定電壓:30kV
ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置重量:10kg
1. 10kV/300mm2的電纜,長度 3km,電容量≤1.12 uF試驗頻率為30-300Hz,試驗電壓22kV,電抗器3并技術參數
? 輸入電源:
電壓: 220V±10%(10kW以上)
頻率: 50/60Hz
? 輸出電壓:0-250V;
? 輸出波形:正弦波
? 頻率調節范圍:30-300Hz
? 頻率分辨率:0.01Hz
? 頻率穩定度:0.1%
? 頻率步進值:5Hz,1Hz,0.1Hz,0.01Hz
? 電壓分辨率:0.1kV
? 電壓測量精度:1.5%
? 電壓步進值: 1%,0.1%,0.01%
? 運行連續工作時間:60分鐘
6.1.5中試控股技術博士為您解答:絕緣油試驗:
絕緣油只做電氣強度試驗。采用潔凈取油杯取油,采用升壓變壓器給電極升壓,測量五次變壓器油被擊穿時的電壓。其值不應低于25KV。
6.2開關柜儀表校驗和本體調試:
6.2.1開關柜儀表校驗
開關柜儀表應在安裝就位以后、投運以前進行校驗。
l進行基本誤差校驗時,所采用的標準設備,其整套裝置的線性誤差宜 小于被檢儀表的等級值的1/5,低要求為1/3。
l測量的儀表誤差應在儀表誤差范圍內,并貼上標準調校合格證,并注 明調校日期。不合格的儀表做好記錄并告知甲方更換。
6.2.2高壓開關柜內電流互感器、電壓互感器等調試測定:
6.2.2.1電壓互感器的調試:
a) 繞組直流電阻測量:
采用微歐計直接測量,測量值比較無明顯的差別。
b) 繞組絕緣電阻測量:
用2500V絕緣搖表測量一次繞組與二次繞組間及外殼、二次繞組間及外殼的絕緣電阻,其值不宜低于1000 MΩ。
c) 鐵芯夾緊螺栓絕緣電阻測量:
用2500V絕緣搖表測量鐵芯夾緊螺栓絕緣電阻,其值應不小于10 MΩ。
d) 極性檢查:
使用儀器:電池、指針式直流毫伏表
中試控股技術博士為您解答:檢查及判斷方法:
將指針式直流毫伏表的“+”、“-”輸入端接在待檢二次繞組的端子上,方向必須正確:“+”端接在“a”,“-”端接在“n”;將電池負極與電壓互感器一次繞組的“N”端相連,從一次繞組“A”端引一根電線,用它在電池正極進行突然連通動作,此時指針式直流毫伏表的指針應隨之擺動,若向正方向擺動則表明被檢二次繞組極性正確。反之則極性不正確。
注意事項:電池連通時間為2~3s后立即斷開,防止電池放電過量及指針擺動超過量程而撞針。
e) 變比檢查:
使用儀器設備:調壓器、交流電壓表(1級以上)、交流毫伏表(1級以上)
檢查方法:待檢電壓互感器一次及所有二次繞組均開路,將調壓器輸出接至一次繞組端子,緩慢升壓,同時用交流電壓表測量所加一次繞組的電壓U1、用交流毫伏表測量二次繞組的感應電壓U2,計算U1/U2的值,判斷是否與銘牌上該繞組的額定電壓比(U1n/U2n)相符。
f) 空載電流測量:
使用儀器設備:調壓器、交流電壓表(1級以上)、交流電流表(1級以上)、測量用電流互感器(0.2級以上)。
試驗方法:
各二次繞組n端單端接地,一次繞組N端單端接地。將調壓器的電壓輸出端接至二次繞組,在此接入測量用電壓表、電流表。緩慢升壓,當電壓升至該二次繞組額定電壓時讀出并記錄電壓、電流值。中試控股繼續升壓至1.3Um/1.73下,迅速讀出并記錄電壓、電流值并降壓,斷開電源。
結果判定:在額定電壓下的空載電流比較,應無明顯差異。在高限電壓1.3Um/1.73下,空載電流不應大于大允許電流。
