電纜諧振耐壓裝置10kV（300mm2）電纜 3KM

中試控股技術博士為您解答：交流耐壓試驗及局部放電試驗：

本裝置高壓柜中電壓互感器均為接地電壓互感器，外施工頻耐壓試驗電壓為2kV（用2500V兆歐表測量N端絕緣電阻代替），歷時為60s。

中試控股技術博士為您解答：電流互感器的調試：

繞組直流電阻測量：

采用微歐計直接測量，測量值比較無明顯的差別。

繞組絕緣電阻測量：

用2500V絕緣搖表測量一次繞組與二次繞組間絕緣電阻，其值不應小于出c值的60%。

ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置

132指設備能輸出的最大額定容量，單位為kVA

54指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置技術指標

1．額定電壓：54KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．中試控股主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源： 220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006

《高壓諧振試驗裝置》 DL/T 849.6—2004

《電抗器》 GB10229.88

《電力設備預防試驗規程》 DL/T596-1996

《耦合電容器和電容分壓器》 IEC358(1990)

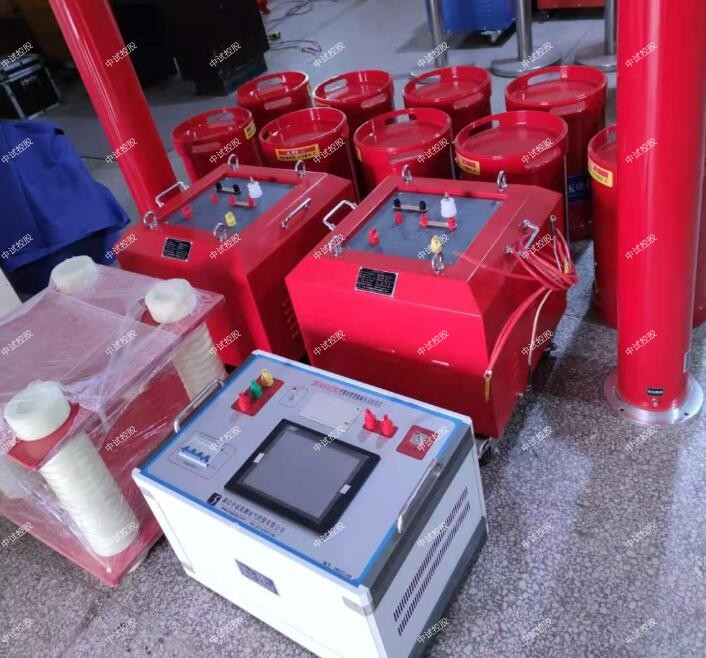

（四）ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置設備主要配置及技術參數說明：

1. 中試控股變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

2.高壓諧振電抗器（共2臺）：66KVA/27KV

額定工作電壓：27kV

額定工作電流：2.5A

額定電感量：32H

連續工作時間：60min

溫 升：小于60度

工作頻率：30~300Hz

重量：42kg

3.激勵變： 1臺

額定容量：10kVA

輸入電壓：250V

輸出電壓： 2kV，4kV

4.電容分壓器一臺： FRC-60kV純電容式

自身電容量：2800pF

工作頻率：30～300Hz

不確定度：1.5%

額定電壓:60kV

重量：10kg

1. 10kV/300mm2的電纜，長度3.0km，電容量≤1.1 uF試驗頻率為30-300Hz,試驗電壓22kV，電抗器2并

2. 20kV/70mm2的電纜，長度2km，電容量≤0.3uF試驗頻率為30-300Hz,試驗電壓36kV，電抗器2串

1、技術參數

? 輸入電源:

電壓： 220V±10%(10kW以上)

頻率： 50/60Hz

? ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置輸出電壓：0-250V；

? 輸出波形：正弦波

? 頻率調節范圍：30-300Hz

? 頻率分辨率：0.01Hz

? 頻率穩定度：0.1%

? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

? 電壓分辨率：0.1kV

? 電壓測量精度：1.5%

? 電壓步進值： 1%，0.1%，0.01%

? 運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

? 波形為脈寬電壓調節的方波。

? 內部由ARM控制，操作功能得到優化,操作簡單。

? 自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

? 自動試驗，中試控股可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

? 耐壓時自動電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

? 實時顯示試驗狀態，可根據試驗狀態進行相應操作。

? 強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，保護響應時間不大于5微秒，確保安全。

? 試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

? 數據查詢功能,根據試驗日期查詢以往的試驗數據。

電纜諧振耐壓裝置10kV（300mm2）電纜 3KM極性檢查：

使用儀器：電池、指針式直流毫伏表

檢查及判斷方法：

將指針式直流毫伏表的“＋”、“－”輸入端接在待檢二次繞組的端子上，方向必須正確：“＋”端接在“s1”，“－”端接在“s2”；將電池負極與電流互感器一次繞組的“L2”端相連，從一次繞組“L2”端引一根電線，用它在電池正極進行突然連通動作，此時指針式直流毫伏表的指針應隨之擺動，若向正方向擺動則表明被檢二次繞組極性正確。反之則極性不正確。

注意事項：電池連通時間為2~3s后立即斷開，防止電池放電過量及指針擺動超過量程而撞針。

變比檢查：

使用儀器設備：調壓器、調流器、測量用電流互感器、交流電流表

檢查方法：由調壓器和調流器構成升流回路，待檢電流互感器一次繞組串入升流回路；中試同時用測量用電流互感器和電流表測量加在一次繞組的電流I1，用另一塊電流表測量待測二次繞組的電流I2，計算I1/I2的值，判斷是否與銘牌上該繞組的額定電流比（I1n/I2n）相符。

注意二次繞組均應短路，不得開路。

勵磁特性曲線：

使用儀器設備：調壓器、測量用電流互感器、交流電壓表、交流電流表、毫安表

中試控股技術博士為您解答：試驗方法：

調壓器的電壓輸出高壓端接至待檢二次繞組的一端，待檢二次繞組另一端通過電流表接地，調壓器的高壓尾接地，接好測量電流互感器、電壓表，緩慢升壓，同時讀出并記錄各測量點的電壓、電流值。

結果判別：與出c的特性曲線相比，應無明顯差異。

注意二次繞組均應短路，不得開路。

電纜諧振耐壓裝置10kV（300mm2）電纜 3KM交流耐壓試驗：

使用儀器：高電壓試驗變壓器及測量裝置

試驗方法及結果判斷依據：調壓器及升壓高壓試驗變壓器正確接線，將高壓引線接至被試驗電流互感器一次繞組，從零開始升壓，升壓速度保持緩慢均勻，直到試驗電壓21kV并維持1min，將電壓降至零，切斷電源，對被測繞組進行充分放電；試驗過程中內外絕緣無閃絡或擊穿等無異常情況發生及試驗后絕緣電阻無明顯變化為合格。

注意事項：試驗時記錄環境濕度，濕度大于80%時不應進行本試驗；中試控股電流互感器的一次繞組短接并接試驗變壓器高壓端，二次繞組應短路并接地。

交流耐壓試驗結合局部放電測試一起進行。
