諧振裝置220kV以下變壓器交流耐壓諧振裝置

中試控股技術博士為您解答：變壓器繞組直流電阻的測量方式與數據分析

測量變壓器繞組直流電阻的目的是中試控股檢查繞組接頭的焊接質量和繞組有無匝間短路現象；電壓分接開關的各個位置接觸是否良好及分接的實際位置是否相符；引出線有無斷裂，多股導線并繞組是否有斷股等情況。變壓器在大修時或改變分接頭位置后，或者出口故障短路后，需要測量繞組連同套管一起的直流電阻。測量方法如下。

（1）測量變壓器繞組直流電阻的標準是：對于1600kVA以上變壓器，各相繞組電阻相互間的差別不應大于三相平均值的2%，無中性點引出線的繞組，線間差別不應大于三相平均值的1%，對于1600kVA及以下的變壓器，相間差別一般不大于三相平均值的4%，線間差別一般不大于三相平均值的2%，與以前相同部位測得值比較，其變化不應大于2%。

（2）平衡電橋法。它是一種采用電橋平衡的原理來測量直流電阻的方法，常用的平衡電橋有單臂和雙臂電橋兩種。測量變壓器的直流電阻時，應在變壓器停電并拆去高壓引線后進行。對大型大容量電力變壓器，因RL串聯電路的充電時間常數τ很大，使得每次測量需很長時間來等候電流、電壓表指示穩定，因而工作效率很低，常采用特殊儀器（如恒流電源）來代替試中的電源，這樣可大大縮短測試時間。

（3）電流、電壓表法。又稱電壓降法，其原理是在被測電阻中通以直流電流，測量該電阻上的電壓降，根據歐姆定律即可算出被測電阻值。由于電流表和電壓表的內阻對測量結果會產生影響，所以它們被接入測量電路的方式應慎重考慮。

中試控股技術博士為您解答：突出優勢
1、10A變壓器直流電阻測試儀輸出電流大，且重量輕，輕巧強大，方便攜帶。
2、中試控股提供6檔輸出電流選擇和一個自動檔，最大可以輸出10A電流。
3、內置超大容量鋰電池，便于現場操作，可連續工作8小時以上。
4、測量范圍寬（0-20KΩ），適用于變壓器、互感器、電抗器、發電機、電機等感性試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的測量。
5、本儀器帶有萬年歷、99組數據存儲、溫度自動換算等功能，關機不丟失數據。本機還設有打印機可以輸出打印測試數據
6、菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。
7、本機具有音響放電報警，放電指示清晰，減少誤操作。
8、中試控股本機具有精度高、防震、抗干擾、穩定性高、攜帶方便等特點。
9、具有完善的保護電路，測試線意外斷開或電源中斷，內建完善的放電回路及反電勢保護電路使之具有極強的抗拉弧能力。

直流電阻測試儀和絕緣電阻測試儀的區別

絕緣電阻的基本電氣設備和電氣配線絕緣指數。對于測試低壓電器，電機室溫，絕緣電阻分布裝置和配電線路的傳送不應低于0.5MΩ(用于設備和線路，而不是絕緣電阻小于1MΩ的操作/千伏) 。其低電壓電電纜連接和次級電路的絕緣電阻通常是不小于1 M [歐米茄;在不小于0.5MΩ較潮濕環境;小總線不小于10MΩ少的次級電路的絕緣電阻。不小于2MΩI類手工工具的絕緣電阻。

當測得的壓力與某一材料的直流電壓，對測試材料的電流是不穩定的瞬時值，但有一個衰減過程。而加壓，一個大的充電電流流過，隨后相對長的吸收電流緩慢減小，最后到相對穩定的導通電流。較高的測量電阻值，達到平衡的時間更長。因此，測量電阻值，當被正確地測定讀取，穩定之后被讀取的值。在通信電纜的絕緣電阻試驗方法所規定，充電后讀數一分鐘后，經發現絕緣電纜。然而在實踐中，這種方法有點問題，因為當測試材料按壓的直流電壓時，電流被測量材料電容電流，電容電流，因為它是在相對于整個電纜的尺寸和電容，一個大電容需要充電時間長，特別是填充油膏電纜的時候，你需要更長的時間。因此，相同類型的電纜，因為長度是不相同的，樣本大小和電容器，讀取科學明顯的充電時間，需要進一步的研究和探索一分鐘。

測量方法: 首先，根據兆歐表的測量方法連接各種線路。 測量線與管道之間的連接適用于磁性接頭或夾具，連接點必須除銹。 測量儀表應為500v / 500m (此處誤差不能大于10%)兆歐表。 轉動兆歐表手柄達到規定速度，持續10秒，兆歐表穩定指示電阻值為絕緣連接器(法蘭)的絕緣電阻值，大于10兆歐。

諧振裝置220kV以下變壓器交流耐壓諧振裝置直流電阻是變壓器的重要參數。它是電流通過地球流入地球，然后通過地球流向另一個地球體或距離的阻力。它包括接地線與地球體本身的電阻，地球體與地球的接觸電阻，以及兩個地球體或地球體之間對無限距離的電阻。接地電阻的大小直接反映了電氣裝置與“接地”的良好接觸程度，也反映了接地網的規模。接地電阻的概念只適用于小型接地網;隨著接地網面積的增大和土壤電阻率的降低，感應元件在接地阻抗中的作用變得越來越重要，因此大型接地網應采用接地阻抗設計。

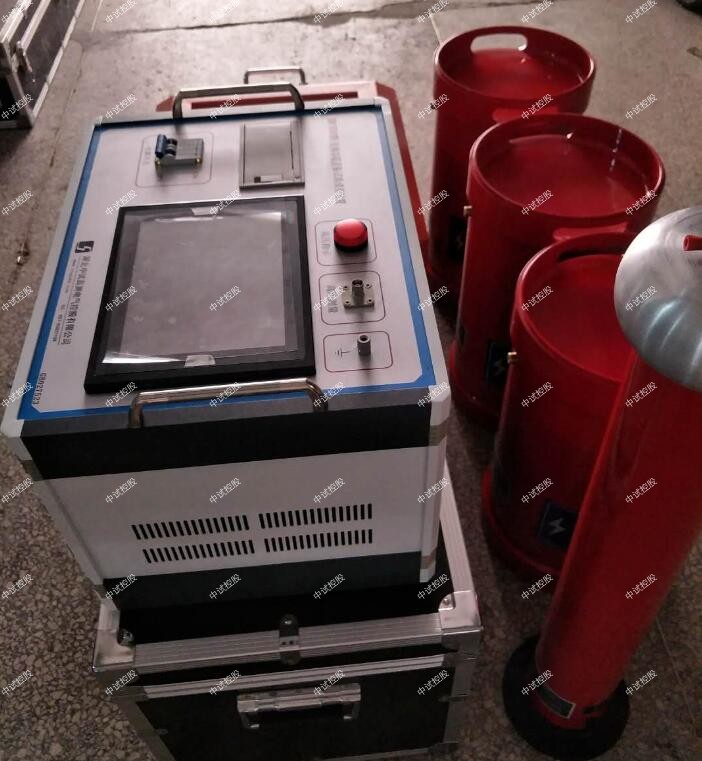

ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置

適用范圍

1．10kV/300mm2電纜2km，電容量≤0.755μF，試驗頻率為30-300Hz,試驗電壓22kV。

2．滿足10kV變電站變壓器、配電設備交流耐壓試驗

3. 滿足10kV級的發電機和交流電動機的交流耐壓試驗

一、ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置系統主要性能及參數

1、電源電壓：   380v/220V±10%、50Hz；

  2、額定容量：  88KVA；

  3、輸出電壓：     44KV，22KV，

  4、輸出電流：     2A，  ，4A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、中試控股頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

二、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

GB/T16927.1-2-1997     <<高電壓試驗技術>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327               <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<中試控股耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

三、系統配置及具體參數

1、變頻控制電源10KW                1臺

a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能專用微機控制電壓、頻率調節

l) 變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動試驗兩種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重  量： 16Kg

2、 勵磁變壓器8KVA            1臺

a) ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置額定容量:    8KVA

b) 輸入電壓:    250V

c) 輸出電壓：   2 KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

h) 重   量：    55Kg ;

3、高壓電抗器 DK-44/22         2臺

a) 額定容量：   44KVA

b) 額定電壓：   22KV

c) 額定電流：  2A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   TRF-60/0.003                1臺

a) 額定電壓：    60KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 中試控股分壓比誤差：  ≤1%,

e) ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

諧振裝置220kV以下變壓器交流耐壓諧振裝置一般使用故障解決

1儀器插電無任何反應

       答：遇到這種現象，首先要檢查外部電源是否正常，可以觀察電源開關的指示燈是否點亮。如果未點亮，則需要檢查電源線是否正常和電源來源是否有電。如果電源正常，則需要檢查儀器插座處的保險是否熔斷，如果熔斷可以更換備用保險。

       2儀器開機黑屏

       答：首先確認外部電源正常。然后開機，仔細聽儀器內部是否有繼電器自檢切換的聲音，同時觀察打印機面板指示燈是否點亮。如果打印機指示燈點亮，儀器內部沒有任何繼電器動作，有可能是 CPU 板故障；如果打印機指示燈不亮，有可能是內部穩壓電源故障；此時需要進行處理；如果儀器內部有繼電器自檢切換聲音，則有可能是顯示屏故障或屛線接觸不良。屛線接觸不良可以打開儀器插拔一下屏線，看是否可以正常顯示。如果插緊屛線也無法顯示，則有可能是顯示屏故障，此時需要進行處理。

      3 儀器開機屏亮，但沒有顯示

       此類問題多出現在單色屏的儀器上。這種現象有可能是極低氣溫到時不顯示或者顯示屏故障或者 CPU 板故障，如果是低溫條件下白屏，可以將儀器置于 0度以上環境中放置，再通電試驗。其

      4儀器開機，總是顯示正在進行放電檢測，無法進入菜單界面

       遇到這種現象，首先需要關機，拆掉所有儀器上的測試線，確保儀器接地良好，然后開機，如果依舊顯示放電或停留在初始化界面，則有可能是采樣板故障，此現象可能是測試過程中測試線松動導致拉弧過壓，造成儀器內部線路板燒毀；

      5測試時儀器顯示沒有電流輸出

       遇到這種情況，需要用萬用表進行輔助判斷，儀器實際有無輸出。首先要保證所選擇的測試相別與接線一致，然后可以使用萬用表直流電壓檔測量儀器電流輸出端子，如果儀器有輸出，則需要檢查測試線有無斷線；如果沒有輸出，或者儀器有輸出，測試線也正常，但是顯示電流為 0 或不正常，則需要進行處理。

       6中試控股儀器測試時電流正常，但是電阻結果非常小

       這種情況有可能是電壓線斷線造成的，導致儀器采集不到試品電壓，所以電阻結果就會很小。

       7測試時充電時間較長，直阻測試數據不穩定

       這種情況一般出現在中試控股測試大型主變時發生，由于充電磁飽和過程較長，內部程序對于電流穩定判定標準較高，會導致充電時間長這種現象，同樣對于較大的變壓器，有可能最初顯示的數據是虛數，在顯示結果后會逐漸變化到真實值，遇到出現測試結果不穩定情況，可以等待儀器多測試穩定一段時間，或是選擇儀器界面的“重復測”功能刷新數據。可建議用戶采用單相較大電流測試效果會稍微好一點。
