電力電纜耐壓試驗儀

中試控股技術博士為您解答：ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置

一、 被試品對象及試驗要求

1. 110kV變電站開關、母線、GIS等電氣設備的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過200kV。

2．110kV及以下電壓等級變壓器交流耐壓試驗，電容量≤0.02μF，試驗電壓不超過160kV。

3．35kV/300mm2電纜1000m，中試控股電容量≤0.198μF，試驗頻率為30-300Hz,試驗電壓52kV。

4. ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置10kV/300mm2電纜2000m，電容量≤0.75μF，試驗頻率為30-300Hz,試驗電壓17.4kV。（滿足6kV被試品對象要求）

5. 35kV及以開關，電容量≤0.003uF，試驗頻率為30-300Hz，試驗電壓不超過108kV。

二、 電力電纜耐壓試驗儀工作環境

1.   環境溫度：－150C –40 0C;

2.   相對濕度：≤90%RH;

3.   海拔高度:  ≤3000米；

三、 裝置主要技術參數及功能

1.   額定容量：200kVA；

2.   輸入電源：單相220V電壓，頻率為50Hz；

3.   額定電壓：50kV；200kV

4.   額定電流：1A； 4A；

5.   工作頻率：30-300Hz；

6.   波形畸變率：輸出電壓波形畸變率≤1%；

7.   工作時間：額定負載下允許連續30min；過壓1.2倍1分鐘；

8.   溫    升：額定負載下連續運行30min后溫升≤65K；

9.   品質因素：裝置自身Q≥30(f=45Hz)；

10.  保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11.  ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置測量精度：系統有效值1.5級；

四、 設備遵循標準

GB10229-88            《電抗器》

GB1094 《電力變壓器》

GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900 《電工名詞術語》

GB/T16927.1~2-1997 《高電壓試驗技術》

五、裝置容量確定

裝置容量定為200kVA/200kV，分4節電抗器，中試控股電抗器單節為50kVA/50kV/1A/90H通過組合使用能滿足上述被試品的試驗要求。

（二）試驗時使用關系列表

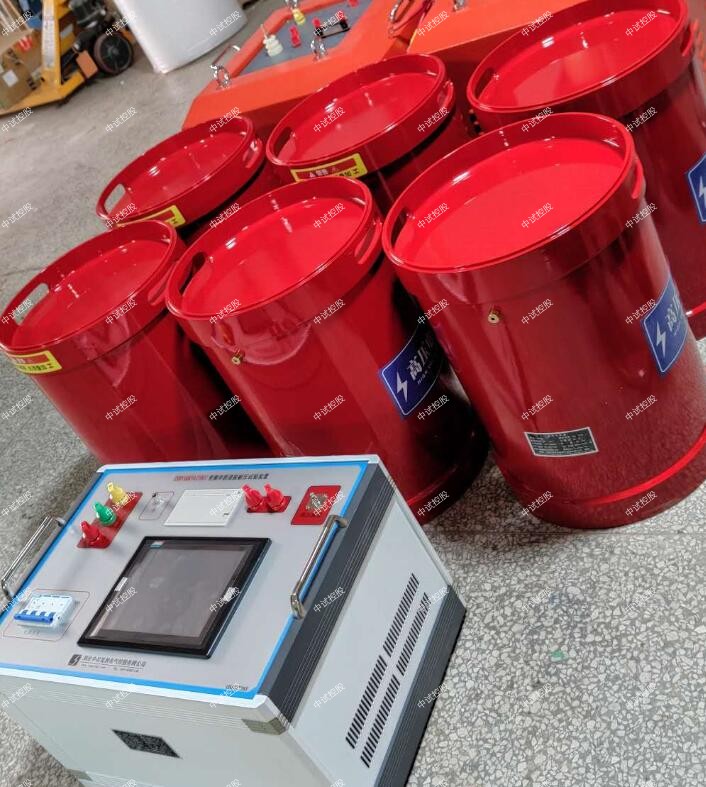

ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置設備組合

被試品對象    電抗器

50kVA/50kV4節 激勵變壓器輸出端選擇

110kV電力變壓器交流耐壓     使用電抗器4串     6kV

110kV絕緣子，開關、GIS等   使用電抗器4串     6kV

300mm2 /35kV電纜1km   使用電抗器2串2并 3 kV

300mm2 /10kV電纜2.0km 使用電抗器4并     3kV

35kV絕緣子，開關等     使用電抗器3串     3kV

六、系統配置及其參數

1.   激勵變壓器JLB-10kVA/3kV/6kV/0.25kV    1臺

a)   額定容量：10kVA；

b)   輸入電壓：0-250V，單相；

c)   輸出電壓：3kV；6kV

d)   結    構：干式；

e)   重    量：約70 kg；

2.   變頻電源BXZ-10kW/220V                         1臺

a)   額定輸出容量：10kW

b)   工作電源：220±10%V（單相），工頻

c)   輸出電壓：0 – 250V，單相，

d)   額定輸入電流：40A

e)   額定輸出電流：40A

f)   輸 出 波 形：正弦波

g)   電壓分辨率： 0.01kV

h)   電壓測量精度：1.5%

i)   頻率調節范圍：30 – 300Hz

j)   頻率調節分辨率：≤0.1Hz

k)   頻率穩定度：    0.1%

l)   運 行 時 間：額定容量下連續30min

m)   額定容量下連續運行30min元器件最高溫度≤65K;

n)   噪 聲 水 平：≤50dB

o) 結構及性能特點：

1）參數顯示：大屏幕液晶界面顯示系統

可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、、參數查詢等。

2）參數設置：可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護

3）ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置試驗模式：有全自動、手動2種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態

4）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；

5） 數據存儲功能：試驗結果保存、打印、回查等

① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪当４嬖诖鎯ζ髦?，該存儲器為非易失存儲器，可保存50次試驗記錄；

② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上；

6）中試控股自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；

7）ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

8)重  量：約18kg；

3.   高壓電抗器DK-50kVA/50kV                  4節

a)   額定容量：50kVA;

b)   額定電壓：50kV；

c)   額定電流：1A；

d)   電 感 量：90H/單節；

e)   品質因素：Q≥30 (f=45Hz)；

f)   結    構：干式；

g)   重    量：約45kg；

4、電容分壓器ZSFRC-200 kV -1000 pF                 1套

a)   額定電壓： 200kV

b)   高壓電容量：1000pF

c)   介質損耗：tgσ≤0.5%；

d)   分 壓 比： 1000：1

e)   測量精度：有效值1.5級;

f)   重    量：約20kg

1．絕緣電阻的測定
    測量各繞組及刷架對機殼及其相互間的絕緣電阻。用2500V兆歐表在冷態下進行測量。勵磁繞組與電樞的絕緣電阻一般不應低于o．5MΩ。
    電樞回路各部分（電樞繞組、換向極繞組、補償繞組、串激繞組、并激繞組與他激繞組）對機殼（磁極鐵芯）的絕緣電阻應分別進行測定。應測量電樞繞組對軸和金屬綁線的絕緣電阻。如果電樞回路各繞組在電機內部相連接，僅有兩個引出端時，則允許測量所有繞組對機殼的絕緣電阻。在測量綁線絕緣電阻時，電樞繞組應連同鐵芯一起接地。
    絕緣電阻的測定應在交流耐壓試驗前進行。
 2．繞組工頻交流耐壓試驗
    勵磁繞組對機殼和電樞繞組對軸的交流耐壓試驗電壓交接時，并不應小于1200V。大修時為1000V，持續時間為Imin。對100kW以下不重要的直流電機電樞繞組對軸的交流耐壓可用2500V兆歐表試驗代替。
    試驗接線。T1為自耦變壓器，T：為試驗變壓器。由于勵磁機各繞組對機殼的電容量很小，也可用變比合適的電壓互感器代替。
    當電樞繞組的絕緣電阻較低時，進行交流耐壓試驗應慎重，最好先查明原因，處理后再進行耐壓試驗，以免擊穿后修理工作量大。

    磁場變阻器的耐壓試驗，可隨同勵磁回路進行，試驗電壓為1000V，持續時間為1min。

是根據DL/T848.2-2004行業標準而設計的，中試控股的全套裝置由高壓試驗變壓器和TC/XC控制箱（臺）組成，其中TC/XC控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。

使用方法

5KVA/50KV工頻耐壓試驗裝置按照試驗要求將控制箱、變壓器、被試品連接好。如下圖所示:

1．  接上電源，合上電源開關,控制箱綠燈、黃燈亮 (如果黃燈 不亮,則說明輸出調節手柄不在零位,可逆時針旋轉調至零位,直到黃燈亮)，表示可進行試驗操作。

2．  按照被試品正常試驗所需電流大小和耐壓時間，選定電流  倍率轉換/切除開關的位置,并設定好過流繼電器、時間繼電器的動作值。（變壓器初級）過流動作設定值=過流繼電器刻度盤讀數×K，其中K為電流倍率轉換/切除開關的狀態值，分別為1、2、OFF，開關處于×1、×2位置的K值分別為1、2，切除位置為OFF（切除過流保護，一般不使用該檔，只有在做沖擊試驗時才使用該檔，例如當該耐壓設備作為電纜故障測試的沖擊電源使用的時候就要將控制箱的過流轉換開關打到OFF檔位來使用）。”

3．  5KVA/50KV工頻耐壓試驗裝置選定變壓器的高壓電壓輸出方式:交流輸出時順時針旋入并擰緊短路桿(上圖24所示),直流輸出時逆時針旋轉并拔出短路桿(上圖24所示)。

4．  以上所有工作完成后，表示可以送電操作：按下啟動按鈕，綠燈滅,紅燈亮,一次主回路吸合，調壓器受電。順時針旋動調壓器手柄，調壓器升壓。此時藍燈滅。密切注意高壓電壓表的指示，當升到被試品的耐壓值時，按下計時按鈕并注意被試品的情況。

5．  當耐壓計時到時，操作箱自動聲光。應立即逆時針旋轉調壓器手柄至零位，按停止按鈕和計時按鈕，紅燈滅，綠燈和黃燈亮。試驗即告完畢。

6．  在升壓或耐壓過程中，如發生短路、閃絡、擊穿等過流時，過流繼電器動作，切斷主回路。此時應將調壓器逆時針旋轉至零位。

7．  再次使用時,重復上述步驟。

使用條件

1．  溫度：-15～40

2．  海拔高度：＜1000m

3．  相對溫度：＜85%

4．  工作場所應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和浸性介質。

電力電纜耐壓試驗儀 注意事項

1．  開箱時應檢查有否運輸損壞或不良接觸。

2．  使用一時間后應檢查各電器元件是否良好，特別是調壓器碳刷的接觸良好。

3．  嚴格按照程序操作。

注意事項

 1、被試品應先清掃干凈，并絕對干燥，以免損壞被試品和試驗帶來的誤差。

 2、試驗人員應做好分工，明確相互間辦法。并有專門人監護現場安全及觀察試品狀態。

 3、對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整球間隙。

 4、當 高壓試驗變壓器 電壓升至試驗電壓時，開始計時，到1min后，迅速降壓到1∕3試驗電壓以下時，才能拉開電源。

 5、升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位的突然合閘。也不能突然切斷電源，一般應在調壓器降至零位時拉閘。

 6、耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。

 7、ZSYD(J/Z)-5KVA/50KV工頻耐壓試驗裝置在升壓或耐壓試驗過程，如發現下列不正常情況時，應立即降壓，切斷電源。
