110kv電力電纜交流耐壓試驗儀

中試控股技術博士為您解答：ZSBP-220KVA/110KV變頻串聯諧振成套試驗裝置

一、適用范圍

1．35kV/300mm2電纜1000m，電容量≤0.198μF，試驗頻率為30-300Hz,試驗電壓52kV,試驗時間≤60分鐘

2. 10kV/300mm2電纜5000m，電容量≤1.87μF，試驗頻率為30-300Hz,試驗電壓21.75kV，試驗時間≤5分鐘

3. ZSBP-220KVA/110KV變頻串聯諧振成套試驗裝置35kV及以開關/互感器/開關柜/母線/電纜/變壓器等等，電容量≤0.003uF，試驗頻率為30-300Hz，中試控股試驗電壓不超過108kV。

二、系統主要性能及參數

1、電源電壓：   220V/380V±10%、50Hz；

  2、額定容量：   220KVA；

  3、輸出電壓：     110KV，

  4、輸出電流：     2A ，,10 A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、110kv電力電纜交流耐壓試驗儀具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、110kv電力電纜交流耐壓試驗儀具備閃絡保護功能, 中試控股在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、ZSBP-220KVA/110KV變頻串聯諧振成套試驗裝置設備制造遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<中試控股包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

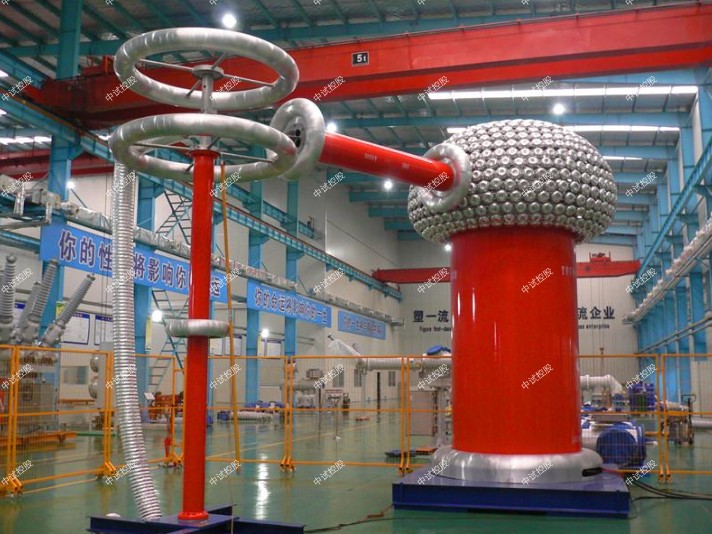

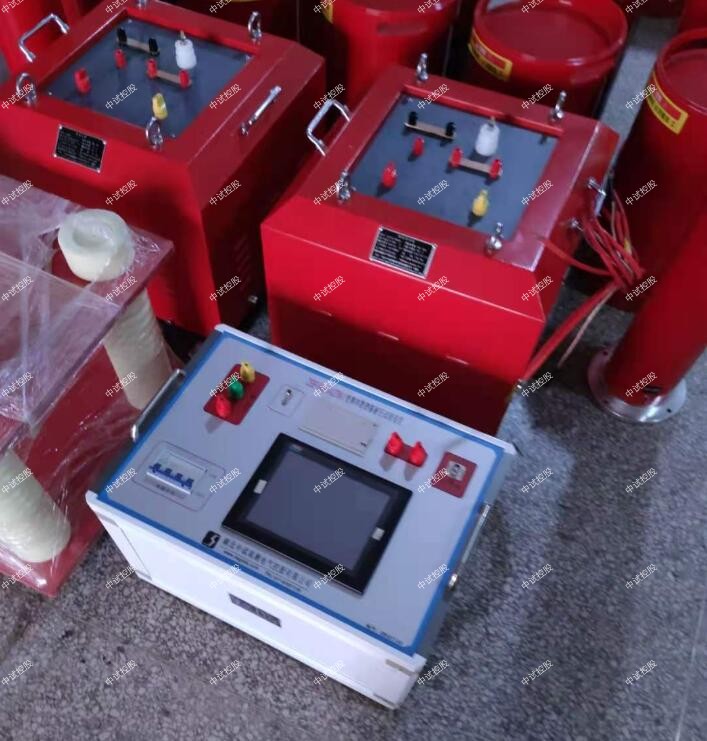

四、ZSBP-220KVA/110KV變頻串聯諧振成套試驗裝置系統配置及具體參數

1、變頻控制電源20KW                1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 20KW

c) 工作電源:      交流220V/380V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、中試控股試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量：24Kg

2、 勵磁變壓器20KVA            1臺

a) 額定容量:    20KVA

b) 輸入電壓:     500V

c) 輸出電壓：  2KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：ZSBP-220KVA/110KV變頻串聯諧振成套試驗裝置采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    120Kg ;

3、高壓電抗器  44/22           5臺

a) 額定容量：   44KVA

b) 額定電壓：   22KV

c) 額定電流：  2A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量：  55Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   110/0.002                 1臺

a) 額定電壓：    110KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

出貨檢驗

本裝置出貨前，中試控股對各組成單元設備及成套裝置分別按下列試驗項目進行出貨前試驗，試驗結果完全符合協議及以下標準要求后方可出貨。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）ZSBP-220KVA/110KV變頻串聯諧振成套試驗裝置絕緣電阻測試

  6）溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）    耐壓試驗：1.1額定電壓下，耐壓1min；

（2）    短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）    噪音小于60dB；

停電絕緣子測試儀主要用于測試不帶電的懸式絕緣子的內部隱蔽故障，以提高電網系統運行的可靠性。本包括射頻(RF)、電視干擾(TVI)、閃爍、油路重合閘（OCR）動作和保險絲熔斷等原因造成的故障。
     本設備在實際操作中大體可以分兩步，首先檢查電壓，檢測完畢后即可進行測試了，具體操作方法如下：
1 、檢查電壓
      在對絕緣子測量之前，可以先檢查一下本測試儀內部的測量電壓，以確定本測試儀是否正常。方法是：將“測試開關”按到“×10V”，中試控股將“電源開關”按到“開”，當“測試桿”都懸空時，“顯示屏”的讀數“×10”，就是本測試儀內部的測量電壓。例：“顯示屏”的讀數為［ 5 2 0 ］，那么測試儀內部的測量電壓就是5200V。
2 、測試
      首先將兩“測試桿”拉起，將“測試開關”按到“MΩ”，再將“電源開關”按到“開”，“顯示屏”顯示為［ 1 ］，將兩測試桿分別接觸被測絕緣子兩端金屬部分，使之接觸良好，“顯示屏”即顯示被測絕緣子的絕緣電阻值，單位為“MΩ”。顯示若為［1］，則說明被測的絕緣子的絕緣電阻值＞2000MΩ，如果“顯示屏”顯示的電阻值太小，說明絕緣子漏電或擊穿，不能用。
停電絕緣子測試儀使用方法如果測試桿與絕緣子接觸不良，也會顯示［1］，使用時應該注意。
     提示：本測試儀應在停電狀態下檢測絕緣子，在使用中，若已經知道測試儀正常，也不需要顯示電阻的準確值，則不必檢查電壓，可直接測試。若要測試較高處的絕緣子，可在“連桿固定板”上增加連桿。

注意事項
1. 打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。
2. 絕緣子電流試驗裝置儀器應放置于干燥、通風，無腐蝕性氣體的室內。
3. 絕緣子電流試驗裝置請不要私自拆卸、分解或改造儀器，否則有觸電的危險。

按上方法切換到“開始”確定后進行試驗，中試控股自動升壓過程是自動升壓到“輸出電壓”值，然后自動進行計時。
升壓過程為逼近方式，首先升到到接近目標值，然后再進行微調，保證高壓電壓值幾乎為輸出電壓值。

絕緣子測試儀用途：

  采用進口集成電路，根據部頒標準研制，是測量絕緣子的設備；

  主要用于電力高壓輸電線路絕緣電阻的現場測試，以便及時更換絕緣電阻不符合要求的絕緣子，確保輸電線的可靠安全運行。也可以作為絕緣電阻表使用。

絕緣子逐個電氣試驗方法

工頻火花電壓試驗程序 試驗時對試品施加的電壓，應能使試品表面產生頻繁的火花放電。施加電壓的時間為連續 s5min果試驗過程中有試品被擊穿或其他不正?，F象而使試驗中斷時，則應在剔除被擊穿的試品或消除不 正?，F象后，重新進行連續 5min試驗。 試驗時被擊穿的或異常發熱的(不包括由于火花通道造成的局部發熱)試品應作廢品處理。

工頻耐受電壓試驗程序 本試驗適用于電器瓷套或因結構上的原因不能在試品的表面產生火花放電的絕緣子。耐受試驗應在按相應的標準規定的并按 4.3校正所得的電壓下進行。 試驗時，先施加約75%的規定試驗電壓.然后以每秒約 2環試驗電壓的速率升壓至規定的耐受電壓，保持 5min，試品不應被擊穿。
