10kv電纜交流耐壓試驗儀

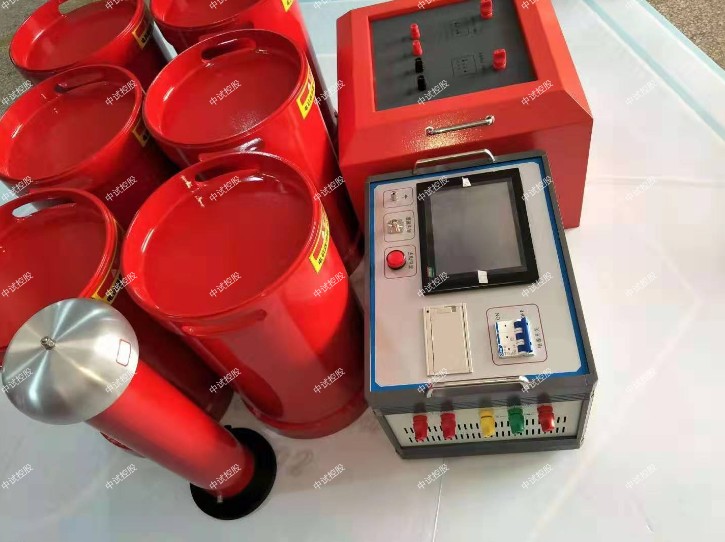

中試控股技術博士為您解答：ZSBP-250KVA/250KV變頻串聯諧振成套試驗裝置

一、適用范圍

1. 110kV變電站開關、母線、GIS等電氣設備的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過230kV。

2．110kV及以下電壓等級變壓器中性點交流耐壓試驗，電容量≤0.02μF，試驗頻率為45-65Hz，試驗電壓不超過95kV。（此處以20000pF為主）

3. 35kV及以下電壓等級變壓器交流耐壓試驗，中試控股電容量≤0.01μF，試驗頻率為45-65Hz，試驗電壓不超過85kV。

4. 10kV及以下電壓等級變壓器交流耐壓試驗，電容量≤0.01μF，試驗頻率為45-65Hz，試驗電壓不超過35kV。

ZSBP-250KVA/250KV變頻串聯諧振成套試驗裝置容量定為250kVA/250kV/50kV，分5節電抗器，電抗器單節為50kVA/50kV/1A/100H通過組合使用能滿足上述被試品的試驗要求。

10kv電纜交流耐壓試驗儀試驗時設備使用關系列表

設備組合

被試品對象    電抗器

50kVA/50kV  5節   激勵變壓器

輸出端選擇

35kV變壓器交流耐壓     使用電抗器2節串聯 3kV

110kV變壓器交流耐壓    使用電抗器4節串聯 6kV

110kV變電站電氣設備    使用電抗器5節串聯 6kV

二、系統主要性能及參數

1、電源電壓：   220V/380V±10%、50Hz；

  2、額定容量：   250KVA；

  3、輸出電壓：     250KV

  4、輸出電流：     1A， 5A

  5、輸出電壓波形:  正弦波；

6、ZSBP-250KVA/250KV變頻串聯諧振成套試驗裝置輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

四、ZSBP-250KVA/250KV變頻串聯諧振成套試驗裝置系統配置及具體參數

1、中試控股變頻控制電源10KW                1臺

a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 0KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能專用微機控制電壓、頻率調節

l) 變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

10kv電纜交流耐壓試驗儀具備試驗電壓、時間、中試控股試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重   量：28Kg

2、 勵磁變壓器10KVA            1臺

a) 額定容量:    10KVA

b) 輸入電壓:     250V

c) 輸出電壓：   3KV；6KV;

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) ZSBP-250KVA/250KV變頻串聯諧振成套試驗裝置電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

h) 重   量：    60Kg ;

3、高壓電抗器 ZSDK-50/50       5臺

a) 額定容量：   50KVA

b) 額定電壓：   50KV

c) 額定電流：  1A

e) 品質因素：  Q≥30

f) 結    構：  干式；

g)  重    量：  48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   ZSTRF-250/0.001                1臺

a) 額定電壓：    250KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    30Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

電流互感器及使用特性：
(1)一次電流不隨二次負載的變化而變化;
(2)一次電流取決于系統負荷的變化而變化;
(3)二次線路所消耗的功率隨二次阻機的變化而變化;
(4)二次額定電流為5安培。

(5)二次測阻抗很小，近似短路狀態;

對測量用的電流互感器除考慮使用場所外還應根據以下幾個參數進行選擇：
(1)額定電壓的選擇。要使被測線路線電壓Ux與互感器額定電壓Ue相適應，要求U> Ux。
(2)額定變比的選擇。應按照長期通過電流互感器的極大工作電流Iz選擇其額定一次電流Ile，應使Ile≥1，最好使電流互感器在額定電流附近運行，這樣測量更準確。
(3)額定容量的選擇。為了準確計出電流互感器的二次負載必須在額定容量(阻抗)以下，其誤差才不會超過給定準確等級。
(4)準確等級的選擇，一般電度表及所有測量儀表均選擇準確等級不低于0.5級電流互感器。

中試控股技術博士為您解答：從原理上講，我們都知道無論是電壓互感器還是電流互感器都是變壓器，只是關注的參數不一樣。那么為什么同樣是變壓器一個不能短路運行一個不能開路運行呢？

正常運行時，電壓互感器二次線圈相當于開路，阻抗ZL很大，若二次回路短路時，阻抗ZL迅速減小到幾乎為零，這時二次回路會產生很大的短路電流，將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。

電流互感器在正常運行時，阻抗ZL很小，相當于二次線圈在短路狀態下運行。二次電流產生的磁通勢對一次電流產生的磁勢起去磁作用， 勵磁電流甚小，鐵芯中的總磁通很小，二次繞組的感應電動勢不超過幾十伏。如果二次側開路，二次電流等于零，去磁作用消失，但是一次線圈的ε1保持不變，其一次電流完全變為勵磁電流，引起鐵芯內磁通量Φ劇增，鐵芯處于高度飽和狀態，加之二次繞組的匝數很多，就會在二次繞組兩端產生很高(甚至可達數千伏)的電壓，不但可能損壞二次繞組的絕緣，而且將嚴重危及人身安全。因此，電流互感器二次側開路是絕對不允許的。

電壓互感器和電流互感器原理上都是變壓器，電壓互感器關注電壓的變化，電流互感器關注電流的變化。那么為什么同樣是變壓器，電流互感器不能開路運行，電壓互感器不能短路運行呢？

在正常運行時，ε1和ε2保持不變。電壓互感器一次側并聯在回路中，電壓相對較高，電流非常小，正常運行時二次側的電流也非常小幾乎為0，在二次回路中與開路無限大阻抗形成一個相對平衡。當二次側阻抗迅速減小到短路時，因為ε2保持不變，CTP-220P互感器綜合測試儀勢必會導致二次電流迅速增大，燒壞二次線圈。

同樣的道理，在正常運行時，ε1和ε2保持不變。電流互感器一次側串聯在回路中，電流相對較高，電壓非常小，正常運行時二次側的電壓也非常小幾乎為0，在二次回路中與短路無限小阻抗形成一個平衡。當二次回路阻抗迅速增大到開路時，二次電流迅速降為0，一次電流全部轉化為勵磁電流，導致磁通迅速增大達到飽和燒壞互感器。

所以同樣的變壓器，應用不同，結果也會不一樣。
