35kv變壓器交流耐壓試驗儀

-378KVA/45KV變頻串聯諧振成套試驗裝置

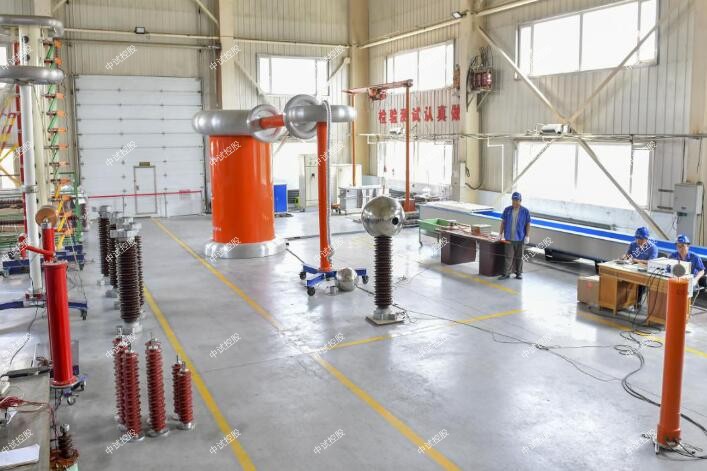

技術方案

一、適用范圍

1．20kV，300平方毫米交聯電纜3000m，電容量≤0.726μF，試驗頻率30-300Hz，試驗電壓45kV。

2.10kV/1000kVA變壓器的交流耐壓試驗， 電容量≤0.01μF，試驗頻率45-65Hz，試驗電壓不超過35kV。

3.10kv所有被試品

4. 環境溫度：－150C –45 0C;

5. 相對濕度：≤90%RH;

6. 海拔高度:  ≤2500米；

二、ZSBP-378KVA/45KV變頻串聯諧振成套試驗裝置系統主要性能及參數

1、電源電壓：   380V±10%、50Hz；

  2、額定容量： 378KVA；

  3、輸出電壓：     45KV，

  4、輸出電流：  1.4A. 8.4A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

35kv變壓器交流耐壓試驗儀相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的國家標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  四、系統配置及具體參數

1、變頻控制電源25KW                1臺

a) ZSBP-378KVA/45KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、中試控股保護等功能。

b) 額定輸出容量:  25KW

c) 工作電源:      交流380V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  50A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備用引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) ZSBP-378KVA/45KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

35kv變壓器交流耐壓試驗儀具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 26Kg

2、 勵磁變壓器25KVA            1臺

a) 額定容量:    25KVA

b) 輸入電壓:    500V

c) 輸出電壓： 2KV;  2.8KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：ZSBP-378KVA/45KV變頻串聯諧振成套試驗裝置采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    50Kg ;

3、高壓電抗器 DK-63/45         6臺

a) 額定容量：   63KVA

b) 額定電壓：   45KV

c) 額定電流：   1.4A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 60Kg/臺

h) ZSBP-378KVA/45KV變頻串聯諧振成套試驗裝置連續運行時間：≥ 1小時

4、 電容分壓器   TRF-60/0.001                1臺

a) 額定電壓：    60KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、變頻電源

1）ZSBP-378KVA/45KV變頻串聯諧振成套試驗裝置絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）ZSBP-378KVA/45KV變頻串聯諧振成套試驗裝置交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、中試控股成套裝置試驗

（1）耐壓試驗：1.1額定電壓下，耐壓1min；

（2）短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

中試控股技術博士為您解答：大修后應做哪些試驗電流互感器的內部檢查和大修，對于充油式至少每3年進行一次。大修的主要內容有：

(1)清掃灰塵、油污;檢查各處螺絲有無松動，并加以擰緊。

(2)檢查穿心導電桿固定得是否牢固。

(3)檢查線圈、鐵芯、套管、油位、油色及油樣試驗，同電壓互感器。

(4)當互感器二次線圈的絕緣電阻低于20M11時，必須進行干燥處理。如用干燥箱干燥，溫度不要超過80℃，一般保持在75℃左右。升溫和降溫都要緩慢進行。在干燥期間，每隔1h測一次線圈的絕緣電阻(為便于測量，可將互感器線圈的抽頭引至干燥箱外)。

    (5)電流互感器在運行中，如所在線路發生短路或操作過電壓情況，必須進行退磁，直到磁路達到時的要求。

電流互感器的用途和一般常識
       電流互感器主要作用是將電流回路的大電流按一定比例縮小到便于測量表計和繼電器適用的數值，中試控股從而使用串聯在其二次繞組回路的測量表計和繼電器可以做得小巧精密。常用的是電流互感器二次額定電流為5A，因此，二次側與其負載之間的連線可以用小截面的導線或電纜。
       電流互感器的一次繞組是直接與電力回路串聯的，因此，繞組的絕緣水平必須與電力回路的電壓等級相適應，其容量滿足電力回路長期通過負載電流時，不致使一次繞組的溫升力超過允許值。
       當發生短路故障時，短路電流較正常負荷電流一般要大很多倍，這樣大的短路電流會產生很大的機械應力和熱效應，對電流互感器是有害的。故選電流互感器時，除容量和絕緣水平應滿足要求外，還要校驗在短路時的機械應力和熱效應，使其不超過電流互感器的額定允許值。
       在運行的任何情況下，電流互感器二次繞組端子是不允許開路的，否則將產生危險的高電壓，造成人身和設備事故。這是因為電流互感器二次繞組開路時，互感器一次繞組中的全部電流均為勵磁電流，使鐵芯中的磁通密度大大上升，從而在二次繞組中感應出高達數千伏的感應電勢

(1)在輸電線路金具上及高壓設備上，消除銳緣、棱角、接縫、焊斑、毛刺等，改進電極形狀，增大電極曲率半徑，改善電場分布（如用球面或旋轉橢面電極等）。
    (2)輸電線路及高壓設備母線采用擴徑導線、空心導線、分裂導線等以增大導線半徑，降低導線表面電場強度。
    (3)將輸電線路金具及高壓設備的金具棱角尖端等帶電部分。
    (4)在泄漏電流密度集中、電場強度大的電極附近，固體絕表面（如套管法蘭處）涂以具有一定電阻率的半導體涂料，改善該處的電場分布。
    (5)定期進行清掃懸垂式絕緣子及電氣設備套管上的灰塵積垢，盡可能避免局部電場強度過商。
