10kv開關耐壓試驗儀

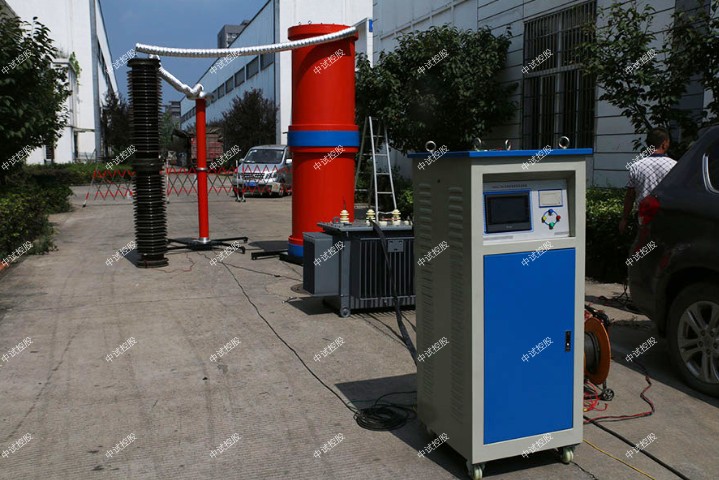

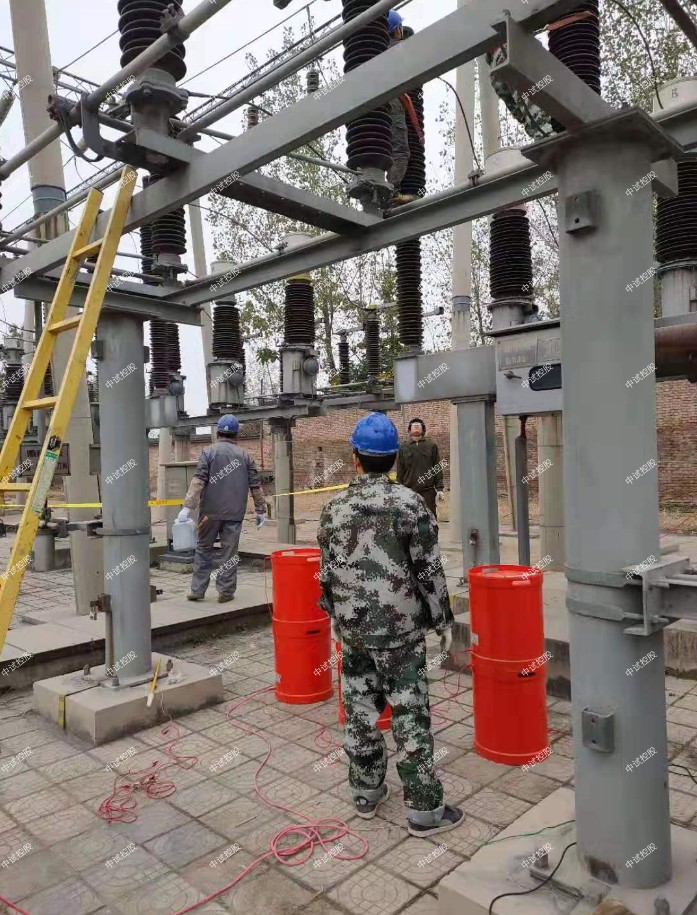

中試控股技術博士為您解答：ZSBP-390KVA/52KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1. 35kV/300mm2的電纜，長度3.0km，電容量≤0.59uF試驗頻率為30-300Hz,試驗電壓52kV。

2．滿足10kV變電站變壓器、配電設備交流耐壓。

二、中試控股系統主要性能及參數

1、電源電壓：   380V±10%、50Hz；

  2、額定容量： 390KVA；

  3、輸出電壓：     52KV，

  4、輸出電流：      7.5A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、ZSBP-390KVA/52KV變頻串聯諧振成套試驗裝置具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  四、系統配置及具體參數

1、變頻控制電源15KW                1臺

a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 中試控股額定輸出容量: 15KW

c) 工作電源:      交流380V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) ZSBP-390KVA/52KV變頻串聯諧振成套試驗裝置變頻電源采用高性能專用微機控制電壓、頻率調節

l) 變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保   護 ：中試控股具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 16Kg

2、 勵磁變壓器15KVA            1臺

a) 中試控股額定容量:    15KVA

b) 輸入電壓:    500V

c) 輸出電壓：   2KV；4KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 10kv開關耐壓試驗儀電壓比測量誤差: 小于1%

g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    60Kg ;

3、高壓電抗器 ZSDK-97.5/26         4臺

a) 額定容量：   97.5KVA

b) 中試控股額定電壓：   26KV

c) 額定電流： 3.75A

e) ZSBP-390KVA/52KV變頻串聯諧振成套試驗裝置品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 110Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   ZSTRF-60/0.003                 1臺

a) 額定電壓：    60KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）    ZSBP-390KVA/52KV變頻串聯諧振成套試驗裝置耐壓試驗：1.1額定電壓下，耐壓1min；

（2）    短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

輸電線路的防雷措施有哪些？
輸電線路的防雷措施有:
  （ 1）避雷線（架空地線）:中試控股沿全線裝設避雷線是目前為止110kV及其以上架空線最重要和最有效的防雷措施。35kV及以下一般不全線架設避雷線，因為其絕緣水平較低，即使增加絕緣水平仍很難防止直擊雷，中試控股可以靠增加絕緣水平使線路在短時間故障情況運行，主要靠消弧線圈和自動重合閘裝置。
  （2）降低桿塔接地電阻:這是提高線路耐雷水平和減少反擊概率的主要措施，措施有采用多根放射狀水平接地體、降阻模塊等反擊是當雷電擊到避雷針時，雷電流經過接地裝置通入大地。若接地裝置的接地電阻過大，它通過雷電流時電位將升得很高，作用在線路或設備的絕緣上，可使絕緣發生擊穿。接地導體由于地電位升高可以反過來向帶電導體放電的這種現象叫“雷電反擊”。
   （3）加強線路的絕緣:如增加絕緣子的片數、改用大爬距懸式絕緣子、增大塔頭空氣距離。在實施上有很大的難度
方法。
，一般為提高線路的耐雷水平，均優先采用降低桿塔接地電阻的
   （4）耦合地線:在導線的下方加裝一條耦合地線，具有一定的分流作用和增大導地線之間的耦合系數，可提高線路的耐雷水平和降低雷擊跳閘率。
   （5）消弧線圈:能使雷電過電壓所引起的單相對地沖擊閃絡不轉變為穩定的工頻電弧，即大大減少建弧率和斷路器的跳閘次數。
   （6）避雷器:不作密集安裝，僅用作線路上雷電過電壓特別大或絕緣薄弱點的防雷保護。能免除線路的沖擊閃絡，使建弧率降為零。
   （7）不平衡絕緣:為了避免線路落雷時雙回路同時閃絡跳閘而造成的完全停電的嚴重局面，中試控股當采用通常的防雷措施都不能滿足要求時在雷擊線路時絕緣水平較低的線路首先跳閘，保護了其他線路。
   （8）自動重合閘:由于線路絕緣具有自恢復功能，大多數雷擊造成的沖擊閃絡和工頻電弧在線路跳閘后能迅速去電離，線路絕緣不會發生永久性的損壞和劣化，自動重合閘的效果很好。提高高壓輸配電線路質量的措施

首先需仔細勘察高壓輸配電線路附近的地形、地質情況，中試控股根據實際情況及時調整高壓輸配電線路基礎工程的施工方案。目前高壓輸配電線路的基礎通常都是由鋼筋混凝土結構澆筑而成，所以，在進行基礎工程施工時，首先進行的工作是對該地區附近的巖石環境進行勘探，根據巖石的分布情況合理調整施工方案。同時，要對施工材料的質量進行檢查，確保材料的質量符合相關標準，然后，在施工過程中，要適當應用相關工藝技術，合理運用施工方法，規范施工技巧，并且要在后期施工過程中做好養護工作，為以后工作的開展提供更好的條件。
其次，要選剛度和強度都符合標準的桿塔，適當運用桿塔施工技巧，從而，提高桿塔施工的質量。在受力的情況下，只有桿塔的剛度和強度符合標準，才可以確保其形變程度在規定的范圍以內。在施工之前，可以對桿塔進行試驗，對齊施加一定的壓力，然后，觀測其形變程度，做好相關記錄，最后，分析記錄的數據，看是否符合相關標準。只有在實驗結果達標的情況下，桿塔才可以投入使用。
最后，在架線的過程中，中試控股要根據高壓輸配電線路區域的地形情況合理地設計架線線路，從而，實現線路輻射區域的最大化。架線施工時，首先要選擇質量合格的電線，這樣才能確保電線能夠承受住外界環境的考驗。除此之外，要根據居民分布的情況，對高壓配電線路進行合理的路線設計，這樣可以在最大程度上擴大電力輻射的區域。
