高壓開關耐壓試驗儀
中試控股技術博士為您解答:串聯諧振試驗裝置不能升壓到試驗電壓的解決辦法
現象:
1)調諧曲線是一條直線,有較低的尖峰;
2) 試驗時一次電壓較高,高壓卻較低,甚至在沒有升到試驗電壓時,一次電壓已經到達額定電壓,回路自動降壓;
原因:
1)電抗器與試品電容量不匹配,沒有準確找到諧振點;
2)試品損耗較高,系統Q 值太低;
3)勵磁變壓器高壓輸出電壓較低;
4) 高壓連接線過長或沒有采用高壓放暈線
排除方法:
1)將補償電容器并接入試驗回路,加大回路電容量;
2)盡可能將多只電抗器串聯,提高回路電感量;
3)提高勵磁變壓器的輸出電壓;
4) 干燥處理被試品,提高被試品的絕緣強度,減少回路的有功損耗;
5)一般在設備較高電壓輸出時,采用高壓放暈線,或將普通高壓輸出線改為較短的連線,一般不超過 5 米。
如果全部處理完后,依然不能解決問題,不可拆卸串聯諧振試驗裝置!

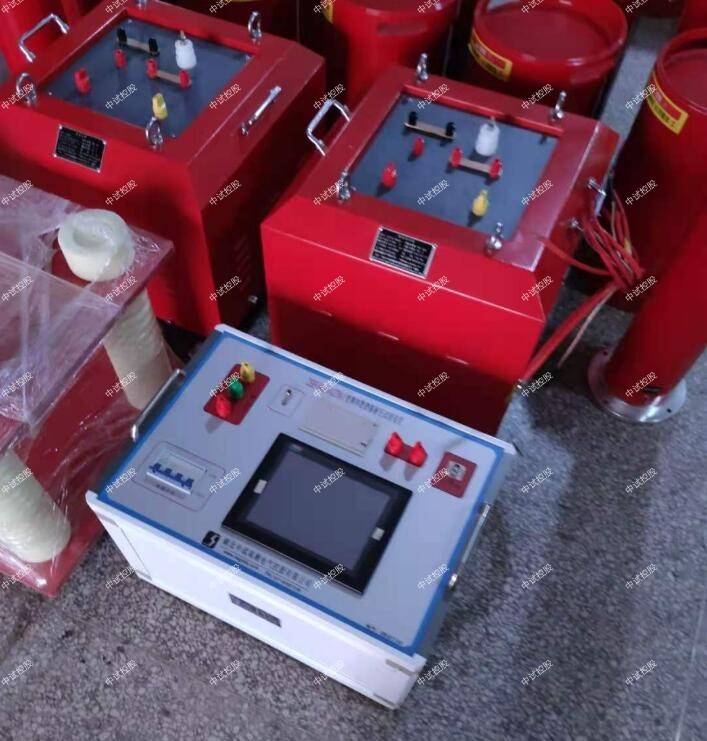

ZSBP-405KVA/270KV變頻串聯諧振成套試驗裝置
技術方案
一、適用范圍
1.35kV,300平方毫米交聯電纜2000m,電容量≤0.59μF,試驗頻率30-300Hz,試驗電壓52kV。
2、10kV,300平方毫米交聯電纜5000m,電容量≤1.9μF,試驗頻率30-300Hz,試驗電壓22kV。
3.10kV/1000kVA變壓器的交流耐壓試驗, 電容量≤0.01μF,試驗頻率45-65Hz,試驗電壓不超過35kV。
4.110kV/1000kVA變壓器的交流耐壓試驗, 電容量≤0.01μF,試驗頻率45-65Hz,試驗電壓不超過160kV。
5.110kV,300平方毫米交聯電纜600m,電容量≤0.12μF,試驗頻率30-300Hz,試驗電壓52kV。
6. 環境溫度:-150C –45 0C;
7. 相對濕度:≤90%RH;
8. 海拔高度: ≤2500米;
二、系統主要性能及參數
1、電源電壓: 380V±10%、50Hz;
2、額定容量: 405KVA;
3、輸出電壓: 270KV,
4、輸出電流: 1.5A.3A 4.5A
5、輸出電壓波形: 正弦波;
6、輸出電壓波形畸變率: ≤0.5% ;
7、允許連續工作時間:額定輸出電流下持續運行時間為60分鐘;
8、輸出頻率范圍: 30~300Hz ;
9、品質因數: ≥30
10、系統噪聲: ≤60db
11、系統測量精度: 1.0級
12、頻率分辨率: 0.01Hz
13、頻率不穩定度: ≤0.05%
14、環境溫度: -25℃~ +55℃
相對濕度: ≤90%
海拔高度: ≤2000m
15、ZSBP-405KVA/270KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示: 中試控股輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18 具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。
三、設備制造遵循的國家標準和行業標準
GB7328-87 << 變壓器和電抗器的聲級測量>>
GB1094 <<電力變壓器>>
ZBK41006-89 <<試驗變壓器>>
GB4208 <<外殼防護等級>>
GB2900 <<電工名詞術語>>
GB5273 <<變壓器、高壓電器和套管的端子>>
GB191 <<包裝儲運標志>>
GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》
GB10229-88 <<電抗器>>
IEC358(1990) <<耦合電容器和電容分壓器>>
IEC1000 <<電磁兼容性>>
GB4793-1984 電子測量儀器安全要求
四、系統配置及具體參數
1、變頻控制電源20KW 1臺
a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量: 20KW
c) 工作電源: 交流220V、50Hz 。
d) 輸出電壓: 0~500V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流: 40A
g) 輸出波形:正弦波, 波形畸變率:≤0.5%
h) 頻率調節范圍: 30~300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) ZSBP-405KVA/270KV變頻串聯諧振成套試驗裝置變頻電源采用高性能微機控制電壓、頻率調節
l) 中試控股變頻電源配備引線和插頭與其他設備進行連接。
m) 保 護 :具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。
具備大屏幕顯示,可指示: 中試控股輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
O) 重 量: 26Kg
2、 勵磁變壓器20KVA 1臺
a) 額定容量: 20KVA
b) 輸入電壓: 500V
c) 輸出電壓: 2KV; 4KV;10KV
d) 工作頻率范圍: 30~300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構:ZSBP-405KVA/270KV變頻串聯諧振成套試驗裝置采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求;
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變;
高壓開關耐壓試驗儀內置過電壓保護,防止 。
h) 重 量: 70Kg ;
3、高壓電抗器 DK-67.5/45 6臺
a) 額定容量: 67.5KVA
b) 額定電壓: 45KV
c) 額定電流: 5.5A
e) 品質因素: Q≥30
f) 結 構: 干式;
g) 重 量: 60Kg/臺
h)高壓開關耐壓試驗儀連續運行時間:≥ 1小時
4、 電容分壓器 TRF-270/0.001 1臺
a) 額定電壓: 270KV
b) 工作頻率: 30~300Hz
c) 分 壓 比: 2000:1
d) 分壓比誤差: ≤1%,
e) ZSBP-405KVA/270KV變頻串聯諧振成套試驗裝置測量精度: 交流有效值1.0級
f) 介質損耗: tgδ≤0.5% ;
g) 重 量: 10Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
1、變頻電源
1)絕緣電阻測試
2)耐壓試驗:2000V,1分鐘
3)負載試驗:在滿負荷下,各器件的溫升不大于45K 。
2、勵磁變壓器
1)直流電阻測量
2)變比測量
3)空載電流及空載損耗
4)短路阻抗和負載損耗
5)絕緣電阻測試
6)溫升試驗:中試控股額定容量下運行60min,溫升不大于65K
3、電抗器試驗
1)直流電阻測量
2)電感量測量
3)交流耐壓試驗
溫升試驗:額定容量下運行60min,溫升不大于65K
4、ZSBP-405KVA/270KV變頻串聯諧振成套試驗裝置成套裝置試驗
(1) 耐壓試驗:1.1額定電壓下,耐壓1min;
(2) 短路試驗:電壓為0.5U,0.8U,1.0U的條件下,將高壓輸出突發短路3次,保護裝置可靠動作,各單元完好。
(3)噪音小于60dB;
核相實驗分直接核相和間接核相兩種。直接核相又因核相所用的測量器具不同分為如下幾種:
(1)用萬用表間接判斷核相。適用于低壓側為380V/220V中性點直接接地的變壓器核相、或電壓互感器二次核相;
(2)高壓核相器直接判斷核相。適用于一切高壓變壓器的核相;兩個不同的電網并網。目前短距離使用有線高壓核相器,距離較遠的我們可以使用無線傳輸功能的高壓核相器,這種方法適用于任何高壓線路。
(3)用線路本身測量絕緣電阻核實相位。用架空線路本身直接定相的方法是有效可靠的,采用此法應使用2500V的絕緣電阻表,測量出相位間及相間對地的絕緣電阻,并設計出測量相位關系表。這種方法只用于離線測量。 相位、相序錯誤的危害
回路接線相序錯誤的后果。當相序不同的兩個電源系統或接線組別不同的變壓器時,將會造成短路事故,嚴重損害兩臺主變壓器;相序接錯會使三相旋轉電器反向旋轉,損害設備、報廢;功率型儀表失常、計量失效;負序電壓繼電器長期保持動作狀態,繼電保護裝置可能誤動,影響正常或其它不良后果。
配電變壓器如何在現場定相
電力系統中對配電變壓器核對相位是經常性的工作。具體操作步驟如下:
擬定并列運行的變壓器,在正式并列送電之前,必須做定相試驗。定相試驗方法是將兩臺并列條件的變壓器,一次側都接在同一電源上,在低壓側測量二次相位是否相同。中試控股定相的步驟是:
(1) 分別測量兩臺變壓器的電壓是否相同。
(2) 測量同名端子間的電壓差。
能完成以上功能,是高壓電工不可缺少的工具。端子上的電壓差全近似于零時,就可以并列運行。
