變頻串聯諧振實驗裝置

中試控股技術博士為您解答：ZSBP-432KVA/216KV 變頻串聯諧振試驗成套裝置

1．額定電壓：216KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

80kV-滿足110kV變壓器中性點交流耐壓試驗；

2．變頻串聯諧振實驗裝置輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作15分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6. 水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．中試控股主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．ZSBP-432KVA/216KV 變頻串聯諧振試驗成套裝置輸入電源： 380/220V

11．頻率調節范圍：30Hz～300Hz

12．系統測量精度：1.5％

13．裝置具有過壓、過流、零位啟動等保護功能

（三）中試控股設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規范》                GB/T8564――2003

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）ZSBP-432KVA/216KV 變頻串聯諧振試驗成套裝置設備主要配置及技術參數說明：

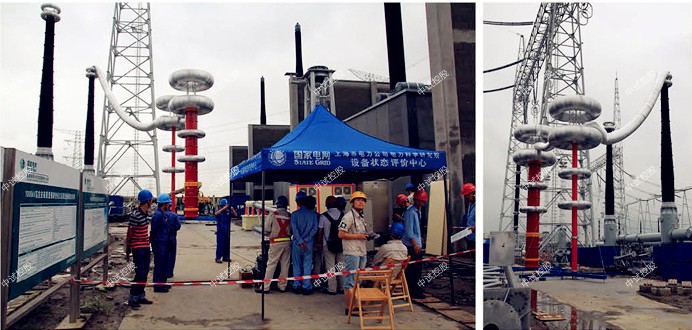

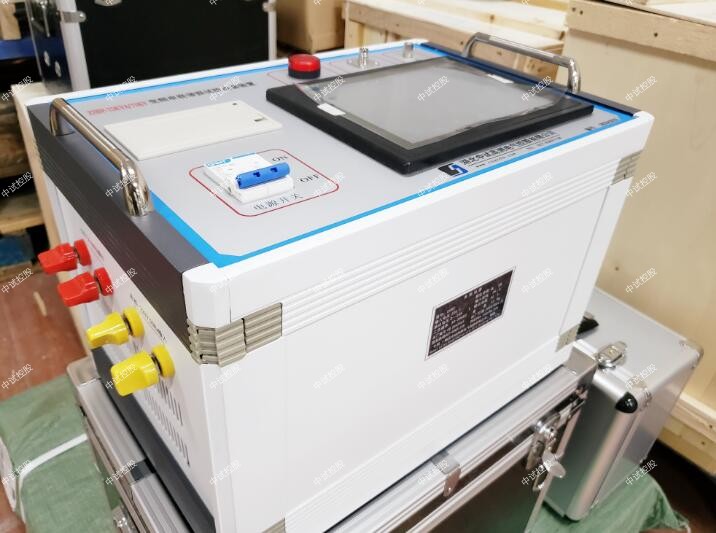

1.變頻電源一臺：

額定功率：20kVA；

輸入電壓：380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

2.高壓諧振電抗器（共4臺）：54KVA/54KV

額定工作電壓：54kV

額定工作電流：1A

額定電感量：100H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：48kg

3.激勵變1臺：

額定容量：20kVA

輸入電壓：500V

輸出電壓：1.8kV，3.6kV， 6kV，

4.電容分壓器一臺：FRC-220kV純電容式(分兩節單節/110KV)

高壓電容量：1000pF

分壓比：2000:1

   工作頻率：30～300Hz

   誤差精度：1.5%

   額定電壓:220kV

   重量：10kg

ZSBP-432KVA/216KV 變頻串聯諧振試驗成套裝置技術參數

?   輸入電源:

電壓： 380/220V±10%

頻率： 45/65Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.5%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、功能描述

變頻串聯諧振實驗裝置變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，中試控股可設置試驗程序，試驗程序分為5段，中試控股系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，中試控股可根據試驗狀態進行相應操作。

?   ZSBP-432KVA/216KV 變頻串聯諧振試驗成套裝置強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

試驗注意事項

1、測試儀裝置內置了工控機和Windows操作系統，請勿過于頻繁地開關主機電源。

2、裝置面板或背板裝有USB插口，允許熱撥插USB口設備（如U盤等），但注意撥插時一定要在數據傳輸結束后進行。

3、裝置配有用自還原CF卡，避免因為非法關機，刪除或修改硬盤上的文件和桌面上的圖標等導致的操作系統損壞。中試控股如確需在機內存放數據，請將數據存在D盤。使用USB盤拷貝數據時請一定保證U盤干凈無病毒，也請不要利用U盤在系統中安裝其它軟件程序。

微機繼電保護測試儀開機步驟

1、首先將測試儀電源線插入AC220V電源插座上，開啟主機電源，工控機啟動Windows XP操作系統，啟動完畢后，主機自動進入測試儀軟件主界面。

2、然后開啟功放電源開關，接好電流、電壓回路，有必要也要接好開入量，選擇相應軟件模塊進行試驗。

注意事項：

①當連接電流回路時，可能會出現打火現象，這是正常的，不必擔心。電流回路有20V左右的直流電壓。當回路短接后，此電壓自動消失。如果想不出現打火現象，可關閉功放電源開關，再接電流回路的線，接好以后再開啟功放電源開關，這樣就可避免出現打火現象。

②檢查接線是否正確。當電流開路指示燈亮起紅燈時，說明該相電流回路接線有誤；當電壓短路指示燈亮起紅燈時，說明該相電壓回路接線有誤。電壓短路指示燈是不能自行恢復正常的。當電壓回路排除故障后，應中試控股關閉功放電源，暫停20秒后再開啟功放電源，這時，電壓短路燈沒有亮起紅燈，則說明接線正確。

二、 繼電保護測試儀關機步驟

1、首先關閉功放電源開關。

2、然后關閉測試軟件菜單。在【開始】欄里點擊【關機】，當Windows操作系統提示【可以安全關機了】后，再關閉主機電源，并撥下相關測試連接線，后將儀器裝入包裝箱。

目前，繼電保護測試儀中使用的算法基本上可以分為兩類：

一種是直接計算測量信號的實際值，然后將其與固定值進行比較。例如，在距離保護裝置中，直接獲得故障后的電壓和電流的測量值，或者獲得故障后保護裝置到故障點的R、 X，然后與固定值進行比較。

在電流、電壓保護中，直接確定電壓、電流的有效值，并與保護設置進行比較。

繼電保護，特別是保護快速動作，對計算機的速度提出了很高的要求。由于工頻電量的保護具有濾波鏈路，承試成套電力設備因此預放大濾波系統也具有延遲，并且各種保護算法需要時間。因此，在相同條件下，盡可能地提高算法的計算速度和響應。

如何進行“耐壓”測試？

所有這些測試工具都可用于更好地了解電纜的性能，并監控電纜性能的任何變化。

中試控股設計和認證階段使用介電擊穿測試。它有助于電壓的設計。它也可以在隨機樣本的基礎上使用，以驗證電壓不會改變。

承試成套電力設備該測試對電弧或電暈，因此常常會發現端子間距，模具過度問題，電纜公差誤差或任何可能產生電弧的問題。

中試控股通常在每根測試電纜上進行絕緣電阻測試。它通常在300到500 Vdc之間

“耐壓”是高電位（高電壓）。壓力測試檢查是否有良好的隔離。進行耐壓測試以確保沒有電流從一個點流到另一個點。中試控股耐壓測試在某些方面是相反的連續性測試。在簡單的情況下，需要進行兩次耐壓測試的導體應隔離，并應用于導體之間的非常高的電壓。
