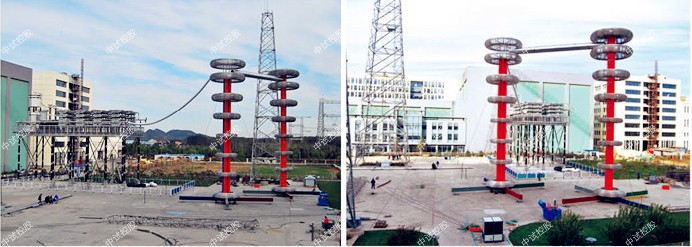

調頻串聯諧振裝置

中試控股技術博士為您解答：串聯諧振電路應具有兩個良好的性能：

（1）選擇信號的能力-稱作串聯諧振電路的選擇性。選擇性的好壞與因數有關。

（2）不失真的傳送信號的能力-通過電路的通頻帶來衡量，而通頻帶的寬窄與因數有關。

承試四級設備電路的諧振頻率是由電路本身的參數決定的，稱為固有頻率。當電路的固有頻率等于的頻率時，中試控股電路發生諧振。當電源的頻率一定的情況下，可以通過調節電路參數l、c使電路達到諧振；當參數一定的情況下，可調節電源頻率使電路諧振。

調頻串聯諧振裝置保護地線PE的接法，一般只連接用電設備的金屬外殼或其他與火線零線絕緣的金屬部分，因為正常情況下，保護地線是不會有電流的，當設備發生漏電問題后相線會與地線形成回路，就算沒有漏電保護開關切除電源，人碰到電器設備的金屬外殼也不會發生危險，這也是保護零線存在的意義。

中試控股技術博士為您解答：ZSBP-9120KVA/240KV變頻串聯諧振耐壓試驗裝置

240指設備能輸出的最大額定容量，單位為kVA

120指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-9120KVA/240KV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：120KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；中試控股52kV-滿足35kV電纜交流耐壓試驗；

85kV-滿足35kV變壓器交流耐壓試驗；

85kV-滿足35kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．ZSBP-9120KVA/240KV變頻串聯諧振耐壓試驗裝置主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源： 220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．中試控股裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：15kVA；

輸入電壓：單相380V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

2.高壓諧振電抗器（共4臺）：60KVA/30KV

額定工作電壓：30kV

額定工作電流：2A

額定電感量：46H

連續工作時間：60min

溫    升：小于60度

工作頻率：30~300Hz

重量：48kg

3.   激勵變：  1臺

額定容量：15kVA

輸入電壓：500V

輸出電壓： 2kV，4kV

4.電容分壓器一臺： FBC-120kV純電容式

   自身電容量：2000pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:120kV 重量：35kg

1. 10kV/400mm2的電纜，長度2.0km，電容量≤0.81uF試驗頻率為30-300Hz,試驗電壓22kV，電抗器4

2. 35kV/400mm2的電纜，長度1km，電容量≤0.21uF試驗頻率為30-300Hz,試驗電壓52kV，電抗器2串2并

3. 滿足35kV變電站的開關柜設備交流耐壓，試驗頻率為30-300Hz,試驗電壓85kV，電抗器4串

1、技術參數

?   輸入電源:

電壓： 380V±10%(10kW以上)

頻率： 50/60Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，可設置試驗程序，ZSBP-9120KVA/240KV變頻串聯諧振耐壓試驗裝置試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，中試控股可根據試驗狀態進行相應操作。

?   強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，保護響應時間不大于5微秒，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。變頻串聯諧振耐壓試驗裝置數據查詢功能,根據試驗日期查詢以往的試驗數據。

當然也有零線和地線合二為一的配電系統，我們稱之為TN-C系統:在這樣的供電系統中地線和零線合二為一稱之為PEN線，值得注意的是這種系統中的PEN線需要在配電網中重復接地形成一個接地網，以保證PEN線的零電位。

規定零線走回路電流是為了將用電設備正常工作的電流和接地故障電流分開，方便分別安裝保護設備，以求用電的安全。五級承試電力設備在三相五線制的供電系統中，L1、L2、L3為供電的相線（火線）、工作零線N、保護地線PE，相線高電勢、零線和地線零電勢點，當相線與零線或地線接通形成回路后，會產生電流。而產生的電流也分為正常工作的工作電流和相線接地后產生的接地故障電流，工作電流是保證設備正常工作的

工作中的零線一般測試不到回流，回流現象其實就是一個電容器原理。五級承試電力設備火線與零線就好比電容器的兩極，當用中試控股電器控制開關只是零線時火線就會通過用電器把電流回流到零線。中試控股地線也產生感應電流，但地線始終是接地的沒有開關控制，所以測不到電流，當地線的電流大于漏電開關的動作電流時會產生跳閘。所以一般地線不有明顯的電流產生。

調頻串聯諧振裝置功率與能量：諧振時電路的無功功率q=uisinφ=0即電源與負載之間沒有無功功率的交換。ql+qc=0，表明電感中的無功功率與電容中的無功功率完全補償。即在電容和電感之間進行著電場能量和磁場能量之間不斷相互轉換的周期震蕩過程。可以證明，在震蕩過程中，能量的總合為一常量。

電流的頻率特性：

由此可見，中試控股電路只有在諧振頻率附近的一段頻率內，電流才有較大的數值，在諧振頻率點出現峰值。當ω偏離諧振頻率后，由于|x|的增加，電流就從峰值降下來（稱為失諧）。表明電路逐漸增強對其它頻率電流的抑制能力，因此串聯諧振電路具有選擇接近于諧振頻率信號的能力，在無線電技術中稱為選擇性。諧振電路選擇性的好壞與因數有關。

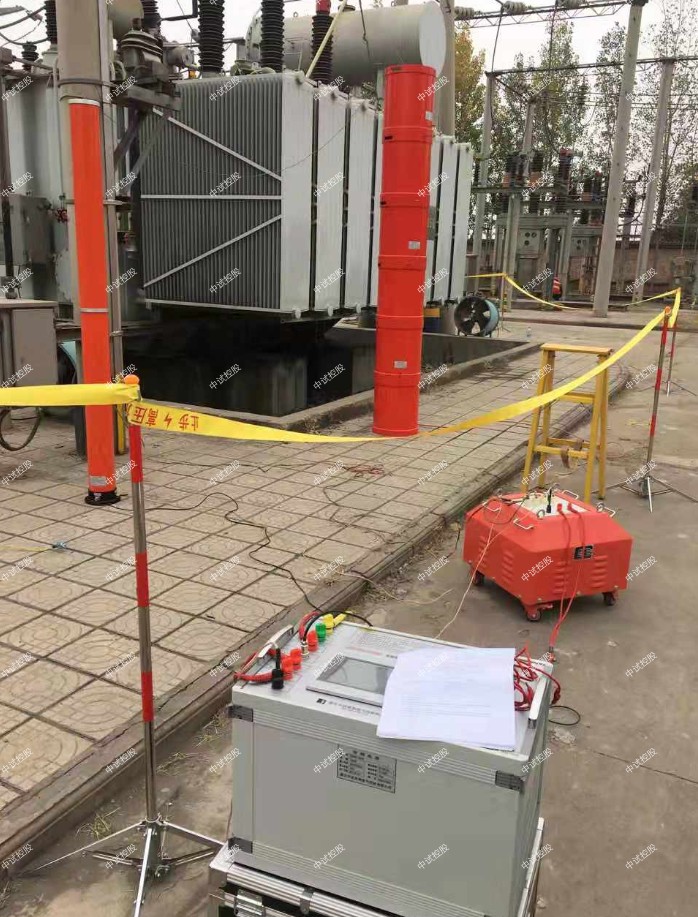

試驗接線

高壓側：1檔AB-BC-CA，2檔AB-BC-CA，3檔AB-BC-CA，低壓側：Oa-Ob-Oc，三個檔位測量完畢后，把分接開關放到運行檔（2檔），再進行一次測量。

變壓器上的高低壓側接線柱不接地也不需要短接

4、檢查試品外殼，應可靠接地

5、用絕緣桿帶地線上去將被試設備放電

6、放電后，拆除被試設備高壓、中壓、低壓引線，其他人員撤離現場

7、檢查試品外觀

8、試驗現場周圍裝設試驗圍欄，必要時派專人看守

9、接取電源，先測量電源電壓是否符合試驗要求，電源線必須固定，防止突然斷開，檢查漏電保護裝置是否靈敏動作
