交流耐壓試驗設備

中試控股技術博士為您解答：試驗方法及檢驗標準

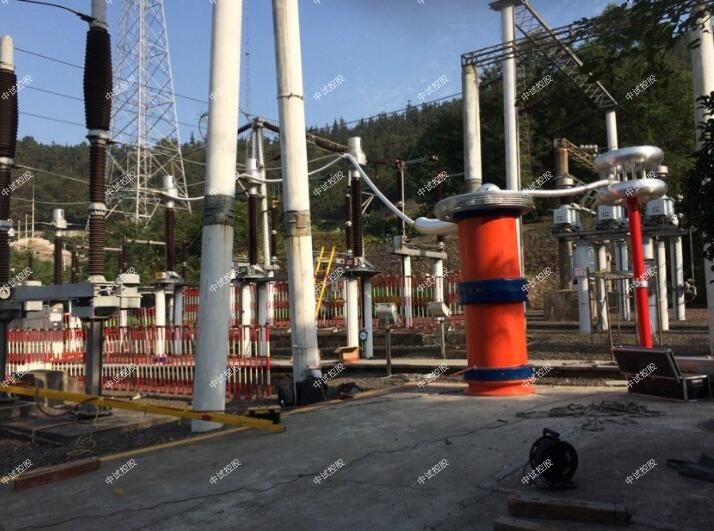

ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置

適合被試品：電纜、變壓器、開關、開關柜、絕緣子、母線、互感器等。

一、適用范圍

1. 10kV/300mm2的電纜，長度2.0km，電容量≤0.8uF試驗頻率為30-300Hz,試驗電壓22kV。

2. 滿足10kV變電站變壓器的交流耐壓，電容量≤0.01uF試驗頻率為45-65Hz,試驗電壓35kV。

3. 滿足10kV變電站的開關柜設備交流耐壓，試驗頻率為30-300Hz,試驗電壓42kV。

4. 滿足10kV變電站的母排設備交流耐壓，試驗頻率為30-300Hz,試驗電壓35kV。

5．ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置滿足10kV變電站變壓器、配電設備交流耐壓。

6．20kV/300mm2的電纜，長度2km，試驗電壓42KV。

二、系統主要性能及參數

1、電源電壓：   220V±10%、50Hz；

  2、額定容量：  176KVA；

  3、輸出電壓：    75KV，

  4、輸出電流：    2A，4A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

  9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327               <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  四、系統配置及具體參數

1、變頻控制電源10KW                1臺

a) ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:  交流220V、50Hz 。

d) 輸出電壓:  0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波, 波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 10Kg

2、 勵磁變壓器10KVA            1臺

a) 額定容量: 10KVA

b) 輸入電壓:  250V

c) 輸出電壓：2KV；2.6KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：70Kg ;

3、高壓電抗器 44/22       4臺

a) 額定容量：44KVA

b) 額定電壓：22KV

c) 額定電流：2A

e) 品質因素：Q≥30

f) 結    構：干式；

    g)  重    量： 45Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   80/0.0018                 1臺

a) 額定電壓：    80KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h) 中試控股高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）中試控股溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）    耐壓試驗：1.1額定電壓下，耐壓1min；

（2）    短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

試驗應在特制的水箱內進行。試驗時，全自動絕緣靴(手套)耐壓試驗裝置的水箱內裝滿水，水箱對地絕緣。若水箱為金屬材料制品，地線可接至水箱壁，并串聯一交流毫安表接地。將絕緣手套、絕緣靴內盛上水，置于水箱內。
絕緣罩、絕緣手套、絕緣靴內外水面應低于這些絕緣工具端部一定距離。如絕緣手套內外水面不能高于手套口以下5cm，絕緣靴內外水面不能高于絕緣靴端面部以下5cm，而且要求露出水面的部分保持干燥清潔，防止加壓時內外水面沿端部產生沿面放電。
耐壓試驗時，如絕緣罩、絕緣手套、絕緣靴被擊穿，電流異常擺動或泄漏電流超過表1所示標準，即高壓絕緣手套泄漏電流超過9mA，低壓絕緣手套泄漏電流超過2.5mA．高壓橡膠絕緣靴泄漏電流超過7.5mA．應視為不合格，禁止再用作絕緣安全工具。
絕緣罩耐壓時間5min．試驗周期每年一次，而絕緣手套、絕緣靴耐壓時間為1min，試驗周期為每6個月一次。如絕緣手套內外水面不能高于手套口以下5cm，絕緣靴內外水面不能高于絕緣靴端面部以下5cm，而且要求露出水面的部分保持干燥清潔，防止加壓時內外水面沿端部產生沿面放電。

交流耐壓試驗設備使用絕緣靴（手套）耐壓試驗裝置我們有些方面是需要注意的，在對裝置進行試驗的時候，試驗人員要保持處于一個安全的距離范圍。而實驗人員工作的試驗臺必須是接地的，對于接地的電阻也是有要求的，只有在0.1歐姆以下才能保證安全。在使用試驗裝置的時候，要保證絕緣電阻足夠大，至少應該有2兆歐，可以在試驗之前就測量一下。試驗之前還需要保證各個零件是處于一個比較正常的工作狀態，沒有松動或是壞損的現象。在測量絕緣桿或者是絕緣服這樣的物品的耐壓的時候，我們需要用酒精把被測物品擦干凈，這樣避免觸電還能提高測量的精確度，絕緣靴耐壓試驗裝置對于其他的試驗需要用到的物品也需要用酒精進行擦拭。在測試完了之后，是把有水的物品擦干，然后盡量放在干燥的地方，如果能通風就更好了。

絕緣靴的耐壓檢測不僅關系到絕緣靴的合格性還關系到使用人員的生命安全，所以選擇絕緣靴耐壓試驗裝置是很重要的。現在的試驗裝置都是全自動的，能夠自動地測量出每只絕緣靴的漏電電流，這種專業的設備測量的結果也是比較安全可靠的。這樣也能保證做絕緣靴耐壓試驗的工作人員的安全。

交流耐壓試驗設備絕緣靴耐壓試驗在測量絕緣桿或者是絕緣服這樣的物品的耐壓的時候，我們需要用酒精把被測物品擦干凈，這樣避免觸電還能提高測量的精確度，對于其他的試驗需要用到的物品也需要用酒精進行擦拭。在測試完了之后，是把有水的物品擦干，然后盡量放在干燥的地方，如果能通風就更好了。

絕緣罩、絕緣手套、絕緣靴內外水面應低于這些絕緣工具端部一定距離。

絕緣罩耐壓時間5min．試驗周期每年一次，而絕緣手套、絕緣靴耐壓時間為1min，試驗周期為每6個月一次。

使用絕緣靴（手套）耐壓試驗裝置我們有些方面是需要注意的，在對裝置進行試驗的時候，試驗人員要保持處于一個安全的距離范圍。而實驗人員工作的試驗臺必須是接地的，對于接地的電阻也是有要求的，只有在0.1歐姆以下才能保證安全。在使用試驗裝置的時候，要保證絕緣電阻足夠大，至少應該有2兆歐，可以在試驗之前就測量一下。

耐壓試驗時，如絕緣罩、絕緣手套、絕緣靴被擊穿，電流異常擺動或泄漏電流超過表1所示標準，即高壓絕緣手套泄漏電流超過9mA，低壓絕緣手套泄漏電流超過2.5mA．高壓橡膠絕緣靴泄漏電流超過7.5mA．應視為不合格，禁止再用作絕緣安全工具。

絕緣靴耐壓試驗試驗應在特制的水箱內進行。試驗時，絕緣靴手套耐壓裝置的水箱內裝滿水，水箱對地絕緣。若水箱為金屬材料制品，地線可接至水箱壁，并串聯一交流毫安表接地。將絕緣手套、絕緣靴內盛上水，置于水箱內。
