35kv諧振裝置

中試控股技術博士為您解答：變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并就是這樣一種變壓器內部故障無損檢測設備。它適用于63kV~500kV電力變壓器的內部結構故障檢測。

根據對變壓器內部繞組特征參數的測量，內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。

聯諧振逆變器是恒壓源供電。并聯諧振逆變器是恒流源供電。

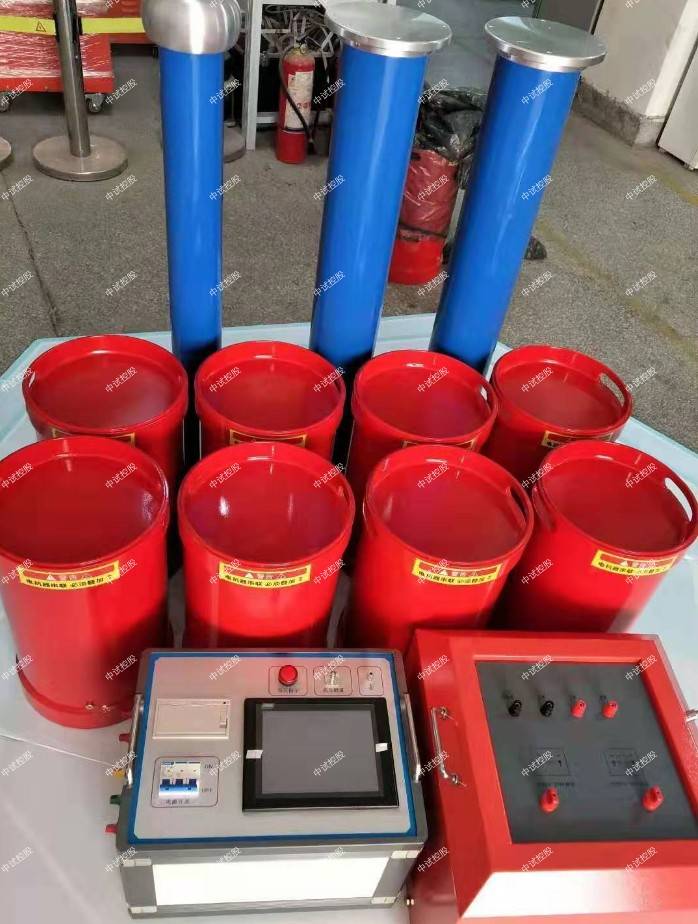

ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1. 10kV/300mm2的電纜，長度3.0km，電容量≤1.12 uF試驗頻率為30-300Hz,試驗電壓22kV。

2. 滿足10kV變電站變壓器的交流耐壓，電容量≤0.01uF試驗頻率為45-65Hz,試驗電壓30kV。

二、系統主要性能及參數

1、電源電壓： 220V±10%、50Hz；

2、額定容量： 132KVA；

3、輸出電壓： 22KV，

4、輸出電流： 2A，6A

5、輸出電壓波形: 正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍: 30～300Hz ；

9、品質因數: ≥30

10、系統噪聲: ≤60db

11、系統測量精度: 1.0級

12、頻率分辨率: 0.01Hz

13、ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置頻率不穩定度: ≤0.05%

14、環境溫度： -25℃～ +55℃

相對濕度: ≤90%

海拔高度: ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、中試控股具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18 具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87 << 變壓器和電抗器的聲級測量>>

GB1094 <<電力變壓器>>

ZBK41006-89 <<試驗變壓器>>

GB4208 <<外殼防護等級>>

GB2900 <<電工名詞術語>>

GB5273 <<變壓器、高壓電器和套管的端子>>

GB191 <<包裝儲運標志>>

GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88 <<電抗器>>

IEC358(1990) <<耦合電容器和電容分壓器>>

IEC1000 <<中試控股電磁兼容性>>

GB4793-1984 電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源10KW 1臺

a) ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 10KW

c) 工作電源: 交流220V、50Hz 。

d) 輸出電壓: 0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流: 45A

g) 輸出波形:正弦波, 波形畸變率:≤0.5%

h) 頻率調節范圍: 30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置變頻電源采用高性能專用微機控制電壓、頻率調節

l) 變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保 護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示: 中試控股輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重 量： 16Kg

2、 勵磁變壓器10KVA 1臺

a) 額定容量: 10KVA

b) 輸入電壓: 250V

c) 輸出電壓： 2KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止穿。

h) 重 量： 50Kg ;

3、高壓電抗器 DK-44/22 3臺

a) 額定容量： 44KVA

b) 額定電壓： 22KV

c) 額定電流：6A

e) 品質因素： Q≥30

f) 結 構： 干式；

g) 重 量： 50Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器 ZSTRF-30/0.006 1臺

a) 額定電壓： 30KV

b) 工作頻率： 30～300Hz

c) 分 壓 比： 1000：1

d) 分壓比誤差： ≤1%,

e) 測量精度： 交流有效值1.0級

f) 介質損耗： tgδ≤0.5% ;

g) 重 量： 10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使中試控股變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并中試控股變壓器繞組變形測試儀，就是這樣一種變壓器內部故障無損檢測設備。它適用于63kV~500kV電力變壓器的內部結構故障檢測。

35kv諧振裝置逆變器的工作頻率必須低于負載電路的固有振蕩頻率。并聯諧振逆變器的工作頻率必須略高于負載電路的固有振蕩頻率

串聯諧振逆變器的功率調節方式有二：改變直流電源電壓ud或改變晶閘管的觸發頻率。并聯諧振逆變器的功率調節方式，一般只能是改變直流電源電壓ud

35kv諧振裝置振逆變器中，晶閘管的觸發脈沖不對稱，不會引入直流成分電流而影響正常運行；而在中試控股并聯諧振逆變器中，逆變晶閘管的觸發脈沖不對稱，則會引入直流成分電流而引起故障。

串聯諧振逆變器的晶閘管所需承受的電壓較低，用380v電網供電時，采用1200v的晶閘管就行。并聯諧振逆變器的晶閘管所需承受的電壓高，其值隨功率因數角φ增大，而迅速增加。

串聯諧振逆變器起動容易，適用于頻繁起動工作的場合；而并聯諧振逆變器需附加起動電路，起動較為困難。

35kv諧振裝置逆變器在換流時，晶閘管是自然關斷的，關斷前其電流已逐漸減小到零，因而關斷時間短，損耗小。

中試控股并聯諧振逆變器的晶閘管所需承受的電壓高，其值隨功率因數角φ增大，而迅速增加。

串聯諧振逆變器可以自激工作，也可以他激工作。而并聯諧振逆變器一般只能工作在自激狀態。

為保證變電站運行方式靈活可靠，減少和方便備用容量儲備，便于與相聯結配電裝置的配合，便于檢修維護，達到變電站整體規范統一，選擇變壓器容量的種類應盡量減少，一般不超過兩種，在此，建議對城市供電的一個變電站內統一變壓器容量等級。

在一定容量范圍內，容量增大變損降低，但節約的電費可能難以補償增加，變壓器容量特性測試儀與之配套的開關等設備的開斷能力的要求大，所以變壓器容量的選擇要考慮變壓器及其配套裝置的一次性(3)，執行降損節能政策，必要時，要進行運行方式的計算。
