串聯諧振變壓器

中試控股技術博士為您解答：串聯諧振試驗裝置閃絡現象

當在氣體或液體電介質中沿固體絕緣表面發生放電現象，稱之為閃絡。閃絡現象是指固體絕緣體周圍的氣體或液體電介質被擊穿時，擊穿電壓沿固體絕緣子 表面放電的現象。閃絡現象其放電時的電壓稱為閃絡電壓。絕緣體發生閃絡后，電極間的電壓迅速下降到零或接近于零，閃絡通道中的火花或電弧使絕緣表面局部過 熱造成炭化，損壞表面絕緣。

串聯諧振變壓器常見的是沿氣體與固體電介質交界面發生的閃絡。如沿絕緣子串表面、沿套管表面的放電稱之為閃絡。

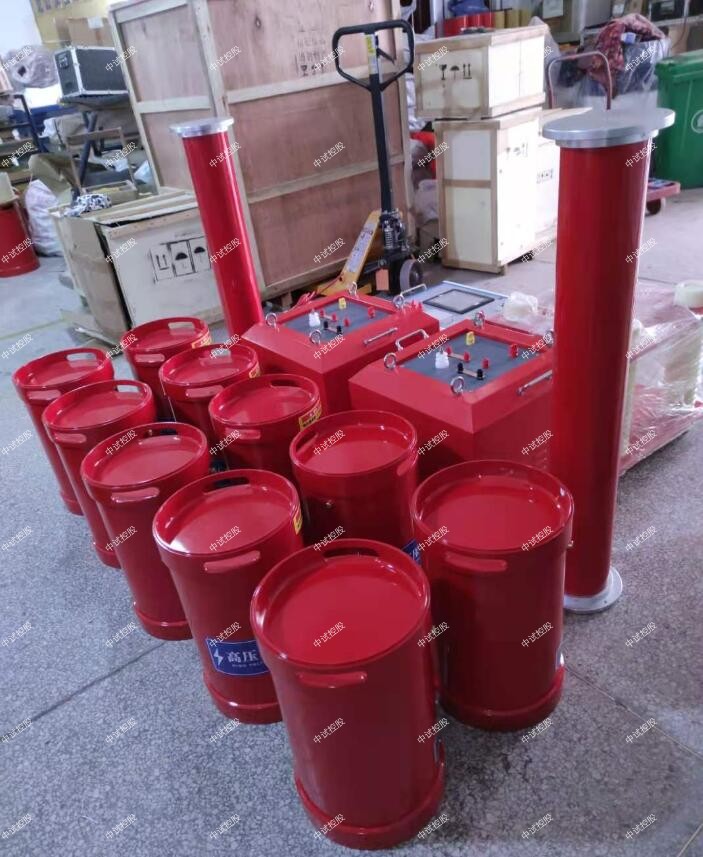

ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置

216指設備能輸出的最大額定容量，單位為kVA

 54指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-216kVA/54kV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：54KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源：單相220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．裝置具有過壓、過流、零位啟動等保護功能

（三）ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》     GB50150-2006

《高壓諧振試驗裝置》                      DL/T 849.6—2004

《電抗器》                                   GB10229.88

《電力設備預防試驗規程》                   DL/T596-1996

《耦合電容器和電容分壓器》                   IEC358(1990)

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

2. ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置高壓諧振電抗器（共4臺）：27kV/2A

 額定工作電壓：27kV

額定工作電流：2A

額定電感量：45H

連續工作時間：60min

重量：35kg

溫    升：小于60度

工作頻率：30~300Hz

3. ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置激勵變一臺：

額定容量：10kVA

輸入電壓：250V

輸出電壓：1 KV/ 3kV;用于10kV交流耐壓試驗;

重量：30kg

4.電容分壓器一臺：DCF-60kV純電容式

   自身電容量：2800pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:60kV/2800P   重量：10kg

1、10kV電纜 300mm2 長度不大于4km，試驗電壓為22kV，試驗頻率為30Hz～300Hz.   27kV/2A電抗器4臺 并聯

2、10kV開關等，試驗電壓為42kV，試驗頻率為30Hz～300Hz.   27kV電抗器2臺串聯

3、35kV電纜 300mm2 長度不大于2km，試驗電壓為52kV，試驗頻率為30Hz～300Hz.  27kV/2A電抗器2臺串聯2臺并聯

中試控股技術博士為您解答：串聯諧振試驗裝置放電現象

放電現象是一個比較籠統的概念，一般是指在電場作用下，絕緣材料由絕緣狀態變為導電狀態的躍變現象。這種躍變現象可能呈“貫通狀”發生在電極間，即其中 的絕緣材料完全被短接而遭到破壞，此時電極間的電壓迅速下降到甚低至或接近零值稱其為放電;躍變現象也可能發生在電極間的局部區域，使其中的絕緣材 料局部被短接，其余部分仍有良好的絕緣性能，電極間電壓仍能維持一定的數值稱為局部放電。

放電和局部放電可以用于所有電介質及其組合中，然而，放電發生在不同電介質及其組合中時又有特殊的稱呼。當在氣體或液體電介質中，電極間發生的放電稱為火花放電，如在空氣間隙、油間隙發生的放電，確切的說應該是火花放電。

在固體電介質中發生放電時，稱為擊穿。擊穿時，在固體電介質中留下痕跡，使固體電介質失去絕緣性能。如絕緣紙板擊穿時，會在紙板上留下一個孔。

在含有電阻、電感和電容的交流電路中，電路兩端電壓與其電流一般是不同相的，若調節電路參數或電源頻率使電流與電源電壓同相，電路呈電阻性，稱這時電路的工作狀態為諧振。

諧振現象是正弦交流電路的一種特定現象，它在電子和通訊工程中得到廣泛應用，但在電力系統中，發生諧振有可能破壞系統的正常工作。

諧振一般分串聯諧振和并聯諧振。顧名思義，串聯諧振就是在串聯電路中發生的諧振。并聯諧振就是在并聯電路中發生的諧振。

變頻串聯諧振試驗成套裝置諧振時電路中的能量變化

電路向電源吸收的 Q=0 ，諧振時電路能量交換在電路內部的電場與磁場間進行。電源只向R能量。

高電壓可能會損壞設備。在電力系統中應避免發生串聯諧振。而串聯諧振在無線電工程中有廣泛應用。

中試控股串聯諧振電路的應用

利用串聯諧振產生工頻高電壓，應用在高電壓技術中，為變壓器等電力設備做耐壓試驗，可以有效的發現設備中危險的集中性，是檢驗電氣設備絕緣強度的有效和直接的方法。應用在無線電工程中，常常利用串聯諧振以獲得較高的電壓。

在收音機中，常利用串聯諧振電路來選擇電臺信號，這個過程叫做調諧，下圖即為其典型電路。

變頻串聯諧振是諧振式電流濾波電路，能改善電源波形，獲得較好的正弦電壓波形，有效防止諧波峰值對被試品的誤擊穿。變頻串聯諧振工作在諧振狀態，當被試品的絕緣點被擊穿時，電流立即脫諧，回路電流迅速下降為正常試驗電流的數十分之一。發生閃絡擊穿時，因失去諧振條件，除短路電流立即下降外，高電壓也立即消失，電弧即可熄滅。其恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓斷開電源，所以適用于高電壓、大容量的電力設備的絕緣耐壓試驗，如：GIS變電所、高壓交聯電力電纜、發電機、大型變壓器、隔離開關、互感器等。

若GIS分段后進行耐壓試驗的進出線間隔較多，而試驗過程中發生非自恢復放電或擊穿，僅靠人耳的監聽難以判斷故障發生的確切位置，且容易發生誤判斷而浪費人力、物力和對設備造成不必要的損害。若在現場采用以放電產生沖擊波而引起外殼振動波原理的故障定位器，就可以確定放電間隔。每次耐壓試驗前，將傳感器分別安裝在被試部分，特別是斷路器、隔離開關、母線與各間隔的連接部位絕緣子的連接外殼上。如因傳感器數量有限，使放電或擊穿發生未預報，則應根據監聽放電的情況，降壓斷電后移動傳感器，重新升壓直到找到放電或擊穿部位。

②解體，打開放電氣隔，仔細檢查絕緣情況。在采取必要的恢復措施后，方可進行下一次規定耐壓試驗。

串聯諧振變壓器現場耐壓試驗的結果判斷

(1)如果GIS的每一部件均已按選定的完整試驗程序承受規定的試驗電壓而無擊穿放電，才認為整個GIS通過試驗。

(2)在試驗過程中如果發生擊穿放電，則應根據放電能量和放電引起的各種聲、光、電、化學等放電效應,以及耐壓試驗過程中進行的其它故障診斷技術提供的試驗結果進行綜合判斷。遇有放電情況，可采取下列步驟：

①規定的電壓，進行重復試驗，如果設備或氣隔還能經受，則該放電是自恢復放電。如果重復試驗電壓達到定值和規定時間時，則認為試品合格，否則按下項進行。
