變頻串聯諧振耐壓裝置

中試控股技術博士為您解答：只有在短路部分體積較大時，才容易測量出來，反映出不合格數值。

串聯諧振試驗裝置對試驗結果進行橫向和縱向的分析，比較振幅特性差別，判斷繞組產生變形與否。

改變消弧線圈的抽頭位置，同時改變電容器C的電容量，使之與電感量匹配，然后再按上述步驟重復進行測試。

使用電抗器兩節串聯兩組并聯3kV≤52kV10kV/300mm2電纜3km

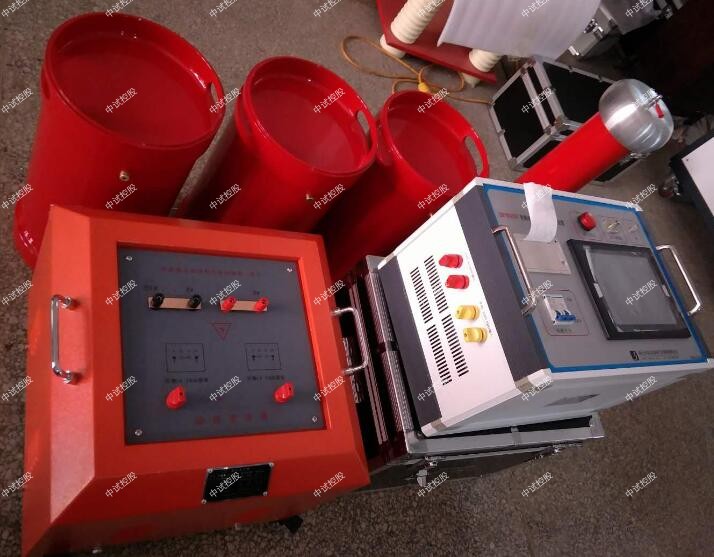

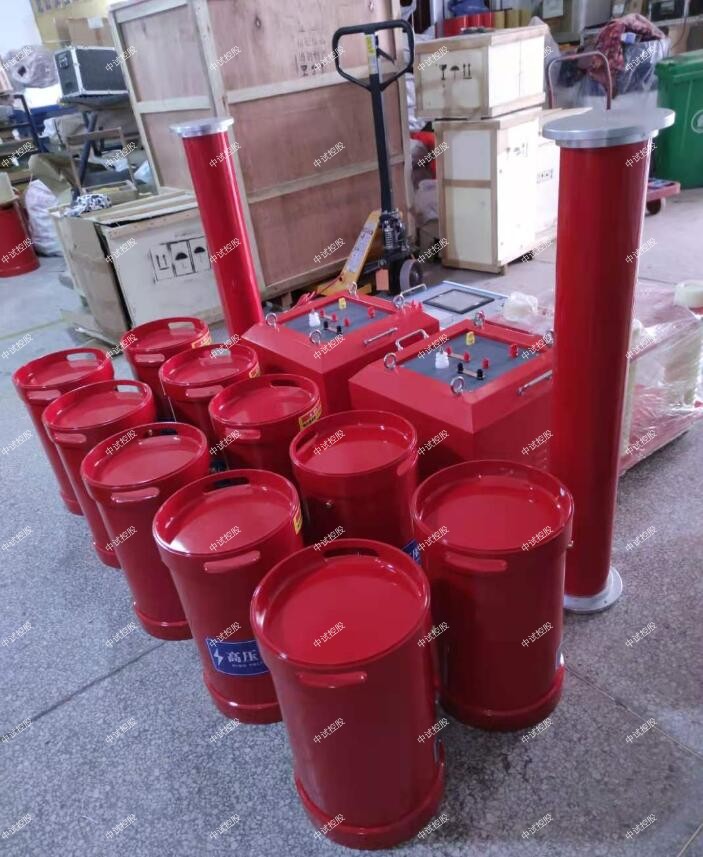

ZSBP-220KVA/110KV變頻串聯諧振成套試驗裝置

一、適用范圍

1．35kV/300mm2電纜1000m，電容量≤0.198μF，試驗頻率為30-300Hz,試驗電壓52kV,試驗時間≤60分鐘

2. 10kV/300mm2電纜5000m，電容量≤1.87μF，試驗頻率為30-300Hz,試驗電壓21.75kV，試驗時間≤5分鐘

3. ZSBP-220KVA/110KV變頻串聯諧振成套試驗裝置35kV及以開關/互感器/開關柜/母線/電纜/變壓器等等，電容量≤0.003uF，試驗頻率為30-300Hz，中試控股試驗電壓不超過108kV。

二、系統主要性能及參數

1、電源電壓：   220V/380V±10%、50Hz；

  2、額定容量：   220KVA；

  3、輸出電壓：     110KV，

  4、輸出電流：     2A ，,10 A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能, 中試控股在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、ZSBP-220KVA/110KV變頻串聯諧振成套試驗裝置設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<中試控股包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

四、ZSBP-220KVA/110KV變頻串聯諧振成套試驗裝置系統配置及具體參數

1、變頻控制電源20KW                1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 20KW

c) 工作電源:      交流220V/380V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、中試控股試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量：24Kg

2、 勵磁變壓器20KVA            1臺

a) 額定容量:    20KVA

b) 輸入電壓:     500V

c) 輸出電壓：  2KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：ZSBP-220KVA/110KV變頻串聯諧振成套試驗裝置采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    120Kg ;

3、高壓電抗器  44/22           5臺

a) 額定容量：   44KVA

b) 額定電壓：   22KV

c) 額定電流：  2A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量：  55Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   110/0.002                 1臺

a) 額定電壓：    110KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）ZSBP-220KVA/110KV變頻串聯諧振成套試驗裝置絕緣電阻測試

  6）溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）    耐壓試驗：1.1額定電壓下，耐壓1min；

（2）    短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）    噪音小于60dB；

變頻串聯諧振耐壓裝置使用電抗器四節并聯1.5kV≤22kV10kV開關、互感器

使用電抗器兩節串聯3kV≤42kV

35kV開關母線串聯諧振，互感器,35kV/50000kVA主變,35kV電纜2km,10kV5km

中試控股電抗器33.75kVA/27kV四節

中試控股激勵變壓器輸出端選擇試驗電壓（KV）35kV/300mm2電纜1km

1.絕緣電阻測試

質量好耐壓裝置主要用于測量絕緣電阻，而使用耐壓裝置測量電阻的目的是為了檢查電纜是否有老化的情況，或者是由于受潮等其他情況讓電阻絕緣方面出現缺陷。在電力檢測中耐壓裝置是對電纜情況進行檢測的主要設備，可以及時的發現電纜中絕緣方面可能出現的問題。在日常的電力檢修中也能夠先通過耐壓裝置的絕緣電阻測試判斷電纜的安全狀態；

2.直流耐壓測試與泄漏試驗

變頻諧振調試儀耐壓裝置還參與到了直流耐壓測試與泄漏試驗中，因為在各大電力直流耐壓和泄漏電流試驗是同步進行的，使用耐壓裝置的目的也是發現絕緣中的缺陷。根據目前的經驗來說為了提高安全系數，不能只靠直流耐壓實驗的結果就判斷電纜的狀態，所以現在也會通過耐壓裝置將兩個實驗結合在一起。因此，有關部門廣泛推薦采用交流耐壓取代傳統的直流耐壓，或者將直流耐壓測試與泄漏測試同時進行，雙管齊下的保證耐壓裝置對電纜測量的結果和評估；

可見耐壓裝置在電力中能夠參與到的實驗是很多的，不僅能夠測量絕緣電阻，同時也能進行專業的直流耐壓測試、泄漏測試以及交流耐壓測試等。根據目前的耐壓裝置也可以看出，如果的耐壓裝置在功能上已經具備了更多的可選項目，適用的實驗項目也將會越來越多。

變頻串聯諧振耐壓裝置對于110kv變壓器發生故障前的檢測數據，也就是標準數據值，與發生故障后的色譜數據進行對比分析。在一般的情況下，串聯諧振試驗裝置檢驗變壓器中是否有電弧放電的情況，只要通過檢測變壓器中的乙炔氣體，氫氣的體積分數進行相關檢測。

在現實中，對比理論值與測量值的差異，分析大型變壓器的雙繞組進行介質損耗因素以及電容的變化關系。根據電壓表和電流表的讀數作出消弧線圈的伏安特性曲線U＝f (I)。

變頻諧振檢測儀變壓器中的固體絕緣材料受熱或是經過電弧的影響之后，會有乙炔氣體產生，氫氣是因為絕緣油或是絕緣材料受到電弧影響之后產生的。調節調壓器，使電壓緩慢地降到零，拉開電源開關。

在電阻值變小后，若高壓線圈短路則變比值變小，若低壓線圈短路則變比值變大。根據消弧線圈的電感值，對需要匹配的并聯電容器的電容量進行估計（對550kVA串聯諧振法試驗接線的消弧線圈抽頭1~5為1.9~3.6μF)，然后用串、并聯方法組合成所需要的電容量。
