變頻諧振裝置

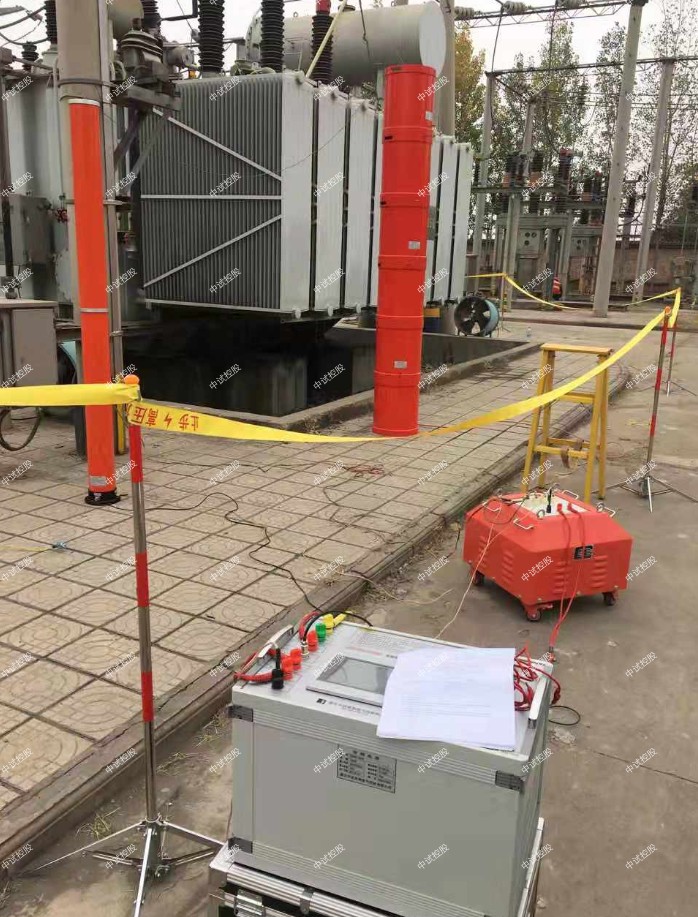

中試控股技術博士為您解答：ZSBP-378KVA/45KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1．20kV，300平方毫米交聯電纜3000m，電容量≤0.726μF，試驗頻率30-300Hz，試驗電壓45kV。

2.10kV/1000kVA變壓器的交流耐壓試驗， 電容量≤0.01μF，試驗頻率45-65Hz，試驗電壓不超過35kV。

3.10kv所有被試品

4. 環境溫度：－150C –45 0C;

5. 相對濕度：≤90%RH;

6. 海拔高度:  ≤2500米；

二、ZSBP-378KVA/45KV變頻串聯諧振成套試驗裝置系統主要性能及參數

1、電源電壓：   380V±10%、50Hz；

  2、額定容量： 378KVA；

  3、輸出電壓：     45KV，

  4、輸出電流：  1.4A. 8.4A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  四、系統配置及具體參數

1、變頻控制電源25KW                1臺

a) ZSBP-378KVA/45KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、中試控股保護等功能。

b) 額定輸出容量:  25KW

c) 工作電源:      交流380V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  50A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) ZSBP-378KVA/45KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 26Kg

2、 勵磁變壓器25KVA            1臺

a) 額定容量:    25KVA

b) 輸入電壓:    500V

c) 輸出電壓： 2KV;  2.8KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：ZSBP-378KVA/45KV變頻串聯諧振成套試驗裝置采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    50Kg ;

3、高壓電抗器 DK-63/45         6臺

a) 額定容量：   63KVA

b) 額定電壓：   45KV

c) 額定電流：   1.4A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 60Kg/臺

h) ZSBP-378KVA/45KV變頻串聯諧振成套試驗裝置連續運行時間：≥ 1小時

4、 電容分壓器   TRF-60/0.001                1臺

a) 額定電壓：    60KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、變頻電源

1）ZSBP-378KVA/45KV變頻串聯諧振成套試驗裝置絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）ZSBP-378KVA/45KV變頻串聯諧振成套試驗裝置交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、中試控股成套裝置試驗

（1）耐壓試驗：1.1額定電壓下，耐壓1min；

（2）短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

后續時段內的查驗

試驗結束后，要小心將設備接線以及安全網拆除，實際上，后續時段內的查驗，很易被忽視掉。要側重去查驗儀表銜接狀態、各類別的閘門是否已被斷開等。

由于變壓器繞阻時的極性不同，所以電阻內部含有的水分也是不同的。當電阻的極性為正極時，正電荷的水分子將會受到排斥，從而使得水分子減少，內部所擁有的電流就越少，從而此時流失的電流便會越多；相反，如果是負極，那么水分子就會增多，內部的電流也就越大。會造成上述現象的單獨源頭便是變壓器受潮。當電壓器受潮時，所測量出的電流數據是不準確的，因此，在進行電力高壓試驗時，應該選擇新的變壓器，以提高試驗數據測量的準確性。

后，升壓速度對試驗的影響。xielou電流是由于變壓器受潮后所導致，此電流的產生與空氣的濕度、溫度、絕緣子表面的整潔度以及電壓等因素有關。xielou電流是否收到升壓速度的影響，事實上，xielou電流是受到升壓速度的影響的。通過大量的試驗表明，xielou電流的實際測量值受到升壓速度的影響升壓速度的影響下，實際測量值會與理論值有一定的偏差，這種區別在大容量變壓器中更加明顯。

使用方法：

（1）試驗前,要將高壓試驗變壓器的外殼“ ┻ ”端，

電源控制箱的接地端“ ┻

”必須良好接地,否則將危及人身與設備的安全。

（2）操作前必須熟悉高壓試驗變壓器與電源控制箱的電氣原理接線圖。YD（JZ）50kVA/300kV油浸式試驗變壓器如果要做直流耐壓與xielou試驗時，可先將高壓gui或微安表旋在高壓試驗變壓器的高壓端。

（3）準備完畢，檢查線路無誤后，可合上總電源開關，此時綠色開關指示燈亮，表示電源已接通；同時綠色停止按鈕上的指示燈也亮，假如不亮應把調壓器手柄按逆時針方向返回零位,綠色停止按鈕上的指示燈亮,否則起動按鈕拒

合閘。

（4）按下起動按鈕，紅色按鈕指示燈亮，這時按順時針每秒1.5～2千伏的速度均勻緩慢地旋動調壓器手柄，高壓逐步上升并密切注意電壓表的指示及試品情況，直到調到所需試驗高壓為止。

試驗變壓器操作試驗方法：

變頻諧振裝置檢查壓力表指示內部氣體壓力是否正常（≥0.3MPA），做交流耐壓時短路桿插入孔J中，做直流試驗，取出短路桿。

限流電阻配置：工頻耐壓每伏0.3～1Ω：直流每伏5～10Ω，一般試 驗可不用。

拆除被試品線引線，必要時采用屏蔽措施。準備工作和安全措施就緒，空試一次設備。

接上被試品，直流試驗應用屏蔽線，以消除雜散xielou。

合上電源，控制臺（箱）電源指示燈、零位指示燈亮，。

按下起動按鈕，起動指示燈亮。

變頻諧振裝置順時針均勻緩慢旋轉調壓器手輪，注視電壓表讀數，當升到額定電壓值時應停止旋轉調壓器手輪。

密切注視電流表指示以及耐壓時間。

耐壓時間到時，應及時反向迅速均勻旋轉調壓器手輪，直到調壓器回至零位。

充氣式試驗變壓器實驗后用放電電阻放電，然后直接接地放電。

高壓部分可能被充電部位一一放電后，改變或拆除高壓引線

試驗完畢。
