調頻諧振耐壓儀

電力變壓器是一種靜止的電氣設備，是用來將某一數值的交流電壓(電流)變成頻率相同的另一種或幾種數值不同的電壓(電流)的設備。

變壓器是電力輸送的關鍵電氣設備，由于數量眾多，變壓器本身消耗的電能也相當可觀。定期保養電力變壓器的好處多，主要體現在以下幾個方面：

高、低壓絕緣電阻不低于原值的70%(10MΩ)，繞組的直流電阻在同一溫度下，三相平均值之差不應大于2%，與上一次測量的結果比較也不應大于2%。

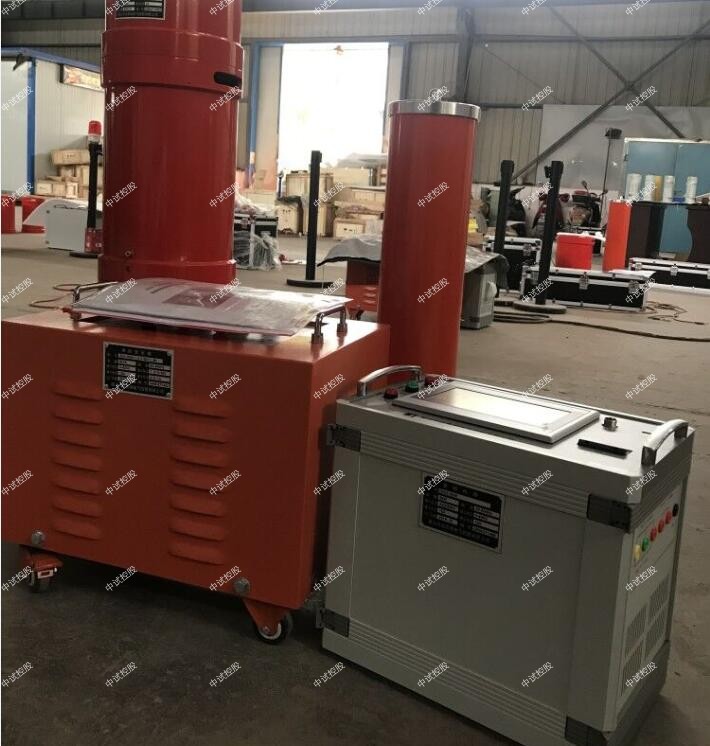

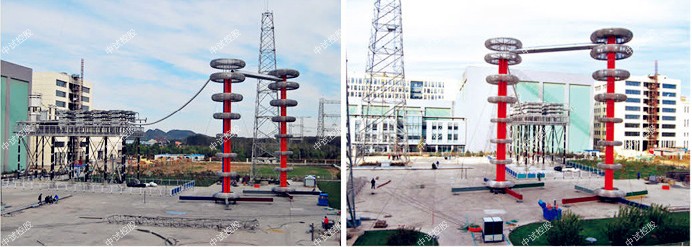

ZSBP-405KVA/270KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1．35kV，300平方毫米交聯電纜2000m，電容量≤0.59μF，試驗頻率30-300Hz，試驗電壓52kV。

2、10kV，300平方毫米交聯電纜5000m，電容量≤1.9μF，試驗頻率30-300Hz，試驗電壓22kV。

3.10kV/1000kVA變壓器的交流耐壓試驗， 電容量≤0.01μF，試驗頻率45-65Hz，試驗電壓不超過35kV。

4.110kV/1000kVA變壓器的交流耐壓試驗， 電容量≤0.01μF，試驗頻率45-65Hz，試驗電壓不超過160kV。

5．110kV，300平方毫米交聯電纜600m，電容量≤0.12μF，試驗頻率30-300Hz，試驗電壓52kV。

6. 環境溫度：－150C –45 0C;

7. 相對濕度：≤90%RH;

8. 海拔高度:  ≤2500米；

二、系統主要性能及參數

1、電源電壓：   380V±10%、50Hz；

  2、額定容量：  405KVA；

  3、輸出電壓：     270KV，

  4、輸出電流：   1.5A.3A  4.5A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-405KVA/270KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示: 中試控股輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  四、系統配置及具體參數

1、變頻控制電源20KW                1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  20KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) ZSBP-405KVA/270KV變頻串聯諧振成套試驗裝置變頻電源采用高性能微機控制電壓、頻率調節

l) 中試控股變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示: 中試控股輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 26Kg

2、 勵磁變壓器20KVA            1臺

a) 額定容量:    20KVA

b) 輸入電壓:    500V

c) 輸出電壓： 2KV;  4KV；10KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：ZSBP-405KVA/270KV變頻串聯諧振成套試驗裝置采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    70Kg ;

3、高壓電抗器 DK-67.5/45        6臺

a) 額定容量：   67.5KVA

b) 額定電壓：  45KV

c) 額定電流：  5.5A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 60Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   TRF-270/0.001                1臺

a) 額定電壓：   270KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    2000：1

d) 分壓比誤差：  ≤1%,

e) ZSBP-405KVA/270KV變頻串聯諧振成套試驗裝置測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）溫升試驗：中試控股額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、ZSBP-405KVA/270KV變頻串聯諧振成套試驗裝置成套裝置試驗

（1）    耐壓試驗：1.1額定電壓下，耐壓1min；

（2）    短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

調頻諧振耐壓儀絕緣油介質測試儀的運輸與貯存

   隨著絕緣油介質損耗測試儀需求量越來越大，做完相應的試驗后絕緣油介質損耗測試儀后應該如何運輸與貯存呢，這個就要從它的結構講起。
         全自動絕緣油介質損耗測試儀是用于絕緣油等液體絕緣介質的介質損耗角及體積電阻率的高精密儀器。10KV電力調試儀器一體化結構。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。其中加熱部分采用了當前先進的高頻感應加熱方式，該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點。交流試驗電源中試控股采用AC-DC-AC轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。內部標準電容器為SF6充氣三極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證儀器長時間使用后仍然精度一致。

1、變壓器直流電阻測試儀變壓器繞組電阻測量
2、變比測試儀：變壓器變比及電壓互感器測量
3、試油機(油耐壓)：絕緣油的耐壓測量
4、異頻介質損耗測試儀：變壓器介質損耗測量
5、變壓器容量空負載損耗測試儀：變壓器的短路阻抗和負載損耗、空載電流和空載損耗、容量測量
6、直流高壓發生器：直流耐壓和直流泄漏測量，避雷器直參考電壓和直流泄漏電流測量
7、接地電阻測試儀：接地電阻測量
8、工頻耐壓試驗裝置：高壓耐壓測量
9、兆歐表：絕緣電阻測量變壓器繞組絕緣電阻及吸收比測量

調頻諧振耐壓儀干式變壓器廣泛用于局部照明、高層建筑、機場，碼頭CNC機械設備等場所，簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。

  1、投入備用變壓器，斷開檢修的變壓器低壓側斷路器，取下控制電源的操作保險，在開關把手處懸掛“禁止合閘”標志牌。

  2、斷開檢修變壓器高壓側的斷路器，合上接地開關，中試控股對變壓器進行充分放電后，鎖住高壓柜，在開關把手處懸掛“禁止合閘”標志牌。

  3、干式變壓器在保養時首先清掃瓷套管和外殼，其次檢查外殼、墊片、放電痕跡或墊有無老化，電纜及母線有無變形現象，有裂的應進行更換。

  4、檢查母線接觸面是否保持清潔，接觸面應除去氧化層并涂以電力復合脂。

  5、檢查變壓器的接地是否良好，地線是否嚴重的應更換。
