調頻串聯諧振耐壓儀

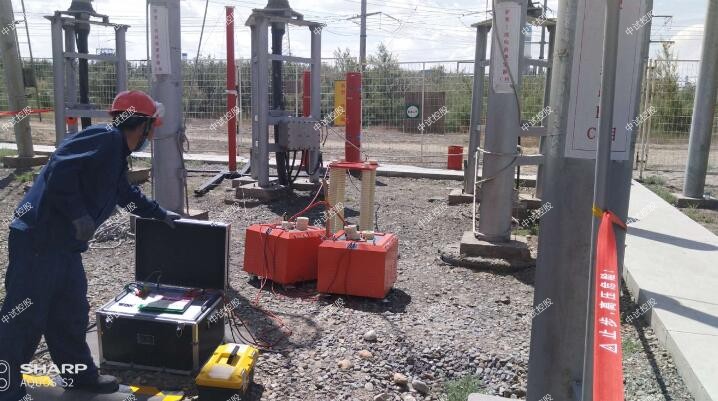

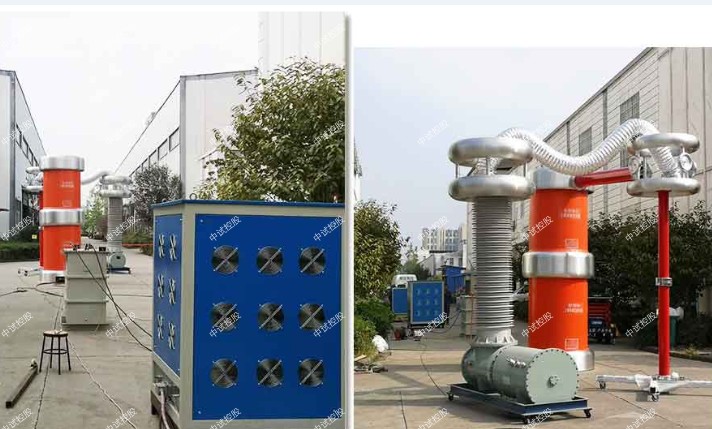

中試控股技術博士為您解答：ZSBP-550KVA/44KV變頻串聯諧振耐壓成套試驗裝置

一、適用范圍

1．20kV，400平方毫米交聯電纜4000m，電容量≤1.1μF，試驗頻率30-300Hz，試驗電壓44kV。

2.10kV/1000kVA變壓器的交流耐壓試驗， 電容量≤0.01μF，試驗頻率45-65Hz，試驗電壓不超過35kV。

3.10kv所有被試品

4. 環境溫度：－150C –45 0C;

5. 相對濕度：≤90%RH;

6. 海拔高度:  ≤2500米；

二、系統主要性能及參數

1、電源電壓：   380V±10%、50Hz；

  2、額定容量：550KVA；

  3、輸出電壓：     44KV，

  4、輸出電流：  2.5A. 12.5A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-550KVA/44KV變頻串聯諧振耐壓成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  中試控股具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

GB/T16927.1-2-1997     <<高電壓試驗技術>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327               <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  四、系統配置及具體參數

1、變頻控制電源35KW                1臺

a) ZSBP-550KVA/44KV變頻串聯諧振耐壓成套試驗裝置變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 35KW

c) 工作電源:      交流380V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  70A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源中試控股采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) ZSBP-550KVA/44KV變頻串聯諧振耐壓成套試驗裝置具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 26Kg

2、 勵磁變壓器35KVA            1臺

a) 額定容量:   35KVA

b) 輸入電壓:    500V

c) 輸出電壓： 1.8KV;  2.5KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    50Kg ;

3、高壓電抗器 DK-55/22       10臺

a) 額定容量：   55KVA

b) 額定電壓：   22KV

c) 額定電流：   2.5A

e) 品質因素：  Q≥30   40

f) 結    構：  干式；

    g)  重    量： 50Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   ZSTRF-60/0.001                1臺

a) 額定電壓：    60KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h) ZSBP-550KVA/44KV變頻串聯諧振耐壓成套試驗裝置高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：ZSBP-550KVA/44KV變頻串聯諧振耐壓成套試驗裝置額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）    耐壓試驗：1.1額定電壓下，耐壓1min；

（2）    短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

在日常的使用中，直流高壓發生器又是如何接線？

1、首先檢查直流高壓發生器的操作箱和倍壓筒是否完好和清潔，AC220V電源線和連接電纜不應斷路或短路。

2、將操作箱和倍壓筒用電纜連接好，并留有足夠安全的距離。然后，與試品避雷器或者其它負載相連，同時，還應將放電bang接地線連接好。

3、檢查全部電路連線，并確認無誤后，進行下述空載試驗。

4、將直流高壓發生器的電源開關置于“分”位置，將高壓輸出調節旋鈕逆時針旋到底，合上電源開關，表頭有顯示，按合閘按鈕，表示繼電器合上，并有輕微振dang聲，順時針緩緩調節輸出旋鈕，調至所需電壓值。如果需要使用過流、過壓保護功能，請將過流、過壓保護調節旋鈕置于相應位置。

10KV電氣調試試驗設備結束測量：

測量完畢后，按“退出”鍵退出測量，此時如果是電感性負載，直阻儀將自動開始對繞組放電，顯示器提示“正在放電，請稍候”，并發出蜂鳴音提示，放電指示消失后，即可拆除測量接線，測試下一繞組。

全自動電容電感測試儀接線方法

    電力電容器組內部連線方式一般采用星形連接(Y）或三角形連接(△)。實際運行經驗表明，三角形連接電容器組其損壞率遠高于星形連接電容器組，目前高壓并聯電容器組多數采用星形連接。該儀器可測試的電力高壓并聯電容器組內部連接方式有：三相Y形、三相△形、三相Yn形、三相Ⅲ形。
        在進行電力電容器或電抗器測試前，首先將紅色鉗與紅色線連接，黑色鉗與黑色線連接，后續接線分兩部分：中試控股儀器面板接線和測量接線，儀器面板接線指測試線與儀器面板的連接方式，測量接線指測試線與被測試品之間的連接方式。

調頻串聯諧振耐壓儀檢測變壓器絕緣電阻的方法

   變壓器絕緣電阻顯示不正常的原因分析：

       1、當絕緣電阻為零時，可能是繞組之間或繞組與外殼有擊穿現象，應解體檢查繞組及絕緣。

       2、220kV變電站測試與試驗儀器絕緣電阻較前一次測量值（經溫度換算）低30%~40%，可能是繞組受潮。為此，可進一步用兆歐表測量吸收比R60/R15（施壓后15s和60s的電阻R15和R60）。一般來說，對于60kV及以下的繞組，其吸收比R60/R15應≥1.2，110kV及以上的繞組，應≥1.3。否則可認為繞組，應進行干燥處理。
       3繞組間及每相間的絕緣電阻不等。可能是管損壞。此時，中試控股應拆除管與繞組間的引線，單獨測量繞組對油箱或管對箱蓋的絕緣電阻。

  在測量過程中需要注意一下幾個注意事項，具體如下：
      1、測量應在良好天氣條件下進行，且被測變壓器及環境溫度不宜低于5度。據水電部電力統計，環境溫度低于5度時，測量結果會受到很大程度的影響。

      2、調頻串聯諧振耐壓儀測量時，環境濕度不宜大于75％，因為濕度對表面xielou電流的影響較大，使絕緣電阻降低。

      3、每測完一次絕緣電阻后，要將電荷放盡(用導線短接接線端子)；否則，第二次測量時，會有絕緣電阻增大的假象出現。
       在測量變壓器的絕緣過程中，要根據相關的操作規程，按照正確的操作步驟來進行測量，試驗中注意相關的操作事項，將要測量的項目一步步落實到位，試驗之后做好數據的記錄和分析。
