調頻串聯諧振交流耐壓儀

中試控股技術博士為您解答：ZSBP-520KVA/52KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1. 35kV/300mm2的電纜，長度4km，電容量≤0.8uF試驗頻率為30-300Hz,試驗電壓52kV。

二、系統主要性能及參數

1、電源電壓： 380V±10%、50Hz；

2、額定容量： 520KVA；

3、輸出電壓： 52KV，

4、輸出電流： 2.5A . 10A

5、輸出電壓波形: 正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、ZSBP-520KVA/52KV變頻串聯諧振成套試驗裝置允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍: 30～300Hz ；

9、品質因數: ≥30

10、系統噪聲: ≤60db

11、系統測量精度: 1.0級

12、頻率分辨率: 0.01Hz

13、頻率不穩定度: ≤0.05%

14、環境溫度： -25℃～ +55℃

相對濕度: ≤90%

海拔高度: ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、ZSBP-520KVA/52KV變頻串聯諧振成套試驗裝置具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、中試控股具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18 具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、ZSBP-520KVA/52KV變頻串聯諧振成套試驗裝置設備制造遵循的標準和行業標準

GB7328-87 << 變壓器和電抗器的聲級測量>>

GB1094 <<電力變壓器>>

GB/T16927.1-2-1997 <<高電壓試驗技術>>

ZBK41006-89 <<試驗變壓器>>

GB4208 <<外殼防護等級>>

GB2900 <<電工名詞術語>>

GB5273 <<變壓器、高壓電器和套管的端子>>

GB191 <<包裝儲運標志>>

GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88 <<電抗器>>

IEC358(1990) <<耦合電容器和電容分壓器>>

IEC1000 <<電磁兼容性>>

GB4793-1984 電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源ZSBP-20KW 1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 20KW

c) 工作電源: 交流220V/380V、50Hz 。

d) 輸出電壓: 0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流: 40A

g) 輸出波形:正弦波, 波形畸變率:≤0.5%

h) 頻率調節范圍: 30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) ZSBP-520KVA/52KV變頻串聯諧振成套試驗裝置變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 中試控股保 護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動試驗兩種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重 量： 25Kg

2、 勵磁變壓器ZSLB-20KVA 1臺

a) 額定容量: 20KVA

b) 輸入電壓: 500V

c) 輸出電壓： 2KV；4KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止 。

h) 重 量： 65Kg ;

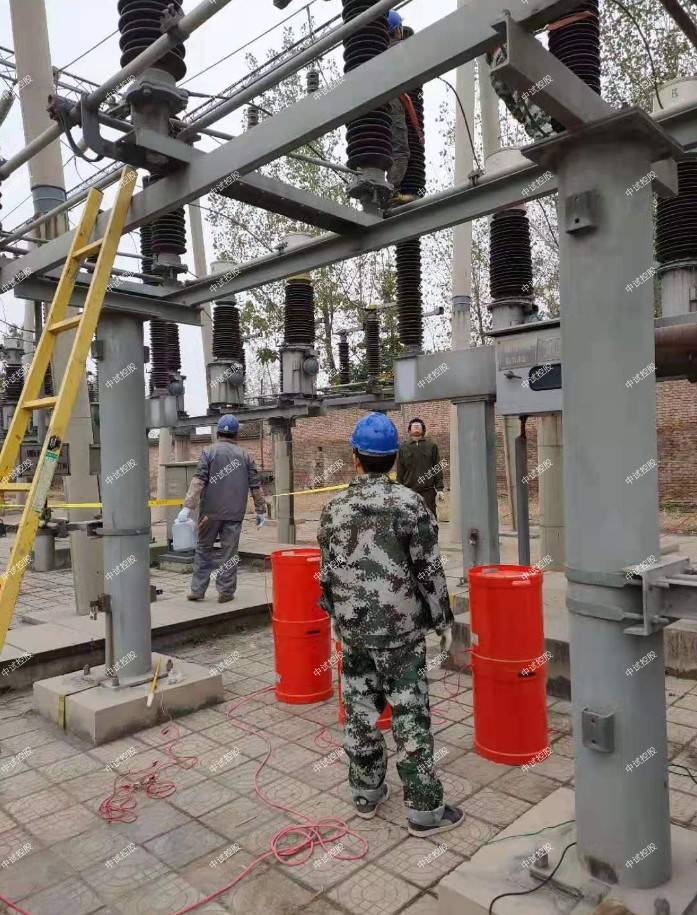

3、ZSBP-520KVA/52KV變頻串聯諧振成套試驗裝置高壓電抗器 ZSDK-65/26 8臺

a) 額定容量： 65KVA

b) 額定電壓： 26KV

c) 額定電流： 2.5A

e) 品質因素： Q≥30

f) 結 構： 干式；

g) 重 量： 50Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器 ZSTRF-60/0.0028 1臺

a) 額定電壓： 60KV

b) 工作頻率： 30～300Hz

c) 分 壓 比： 1000：1

d) 分壓比誤差： ≤1%,

e) 測量精度： 交流有效值1.0級

f) 介質損耗： tgδ≤0.5% ;

g) 重 量： 30Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

2）變比測量

3）空載電流及空載損耗

4）短路阻抗和負載損耗

5）絕緣電阻測試

6）溫升試驗：額定容量下運行60min,溫升不大于65K

3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

4、成套裝置試驗

（1） 耐壓試驗：1.1額定電壓下，耐壓1min；

（2） 短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

中試控股技術博士為您解答：儀器內部中試控股采用全數字技術，全部智能自動化測量，直流電阻快速測試儀，配備了大屏幕（240×180）液晶顯示器，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出。

了解完絕緣油介質損耗測試儀的相應結構和部分功能之后，我們在具體說一下它的運輸與貯存

1、運輸

設備需要運輸時，建議使用包裝箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。

設備在運輸途中不允許堆碼排放。使用包裝木箱時允許高堆碼層數為二層。

運輸設備途中，儀器面板應朝上，不允許倒置。

2、貯存

設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。

設備貯存時，面板應朝上，并在設備的底部墊防潮物品，防止設備受潮。

以上就是絕緣油介質測試儀的相應運輸與貯存方法了。

調頻串聯諧振交流耐壓儀直流電阻快速測試儀使用方法

測量過程及注意事項與普通試驗方式相同，中試控股數據的存儲和打印將由直阻儀自動控制。直阻儀將每隔30秒自動打印和存儲當前的數據。

注意：測量數據在自動存儲完畢后，直阻儀會發出一聲蜂鳴提示音，電能表現場校驗儀 ，表示存儲成功完成。如果當前存儲器已滿（最大存儲數量為255個數據），導致存儲失敗時，將沒有提示音發出，所要存儲的數據將被丟棄。請測試之前查看存儲器的已存儲數量，避免數據丟失。自動打印的數據數量不受限制。

試驗注意事項

三倍頻發生器用于電力變壓器、電壓互感器等被試品，中試控股除了要對全絕緣變壓器的主絕緣進行外施工頻高壓試驗外，而且還要對變壓器的縱絕緣以及半絕緣變壓器的主絕緣進行感應高壓試驗。

調頻串聯諧振交流耐壓儀注意事項

1、本裝置設有過流保護，按額定輸出電流的80%整定好，用于小負載時，應根據負載實際情況重新整定；當升壓過程中出現過流或擊穿現象時，互感器測試儀，過流保護動作，可保護被試品，不致使被試品的事故擴大，此時也應立切斷輸入三相電源，不致使三倍頻電源發生裝置受到損壞。

2、在試驗過程中，如被試品的電容量不大時，補償電抗器一般不需接入線路。中試控股如被試品電容電流過大時，則應將補償電抗器兩端與被試品兩端并聯（見接線示意圖），進行電流補償，從而提高整個試驗回路的功率因數，降低輸出電流。

3、10KV電氣調試試驗設備因該裝置是在超飽和狀態下工作，因而接入三相線路的時間應盡量短，一般不超過五分鐘。試驗被試品時，試驗時間不能超過40秒；

4、在使用分體式三倍頻電源裝置時，控制箱中的接觸器線圈電壓為三倍頻電源發生器輸出電壓的1/3，絕對不能用50HZ電源試用。

5、本裝置所配電抗器只允許在試驗電壓互感器時配套使用，當被試品的電壓超過一定范圍時，應另選配電抗器.

使用條件

1、海拔高度：≤3000M；

2、環境溫度：-10℃- +40℃；

3、相對濕度：＜90%；
