高壓技術
便攜式電纜耐壓試驗儀
時間：2021-10-28
便攜式電纜耐壓試驗儀
中試控股技術博士為您解答：顯示界面及參數設置，液晶顯示界面主要有九屏，包括主菜單和八個子功能界面，下面分別加以詳細說明。
手持式變壓器變比測試儀主菜單界面
便攜式電纜耐壓試驗儀當開機后顯示主菜單，如圖三所示的主菜單界面。主菜單共有八個功能選項，包括：參數設置、三相變壓比、三相匝數比、單相變壓器、Z型變壓器、斯科特測試、逆斯科特變、歷史數據，通過↑、↓、←、→鍵進行選擇，選中的項目文字為反白顯示（圖中選中項目為“參數設置”），按確定鍵進入相應功能界面；屏幕頂端一行顯示狀態參量，包括：程序版本號，日期時間等，同時顯示出內部電池的電壓幅值和剩余電量，以便操作人員隨時觀察儀器電池狀態，當發現電池虧電時可及時充電；屏幕最下方一行為提示欄，為進行簡單的操作提示，方便正確操作。

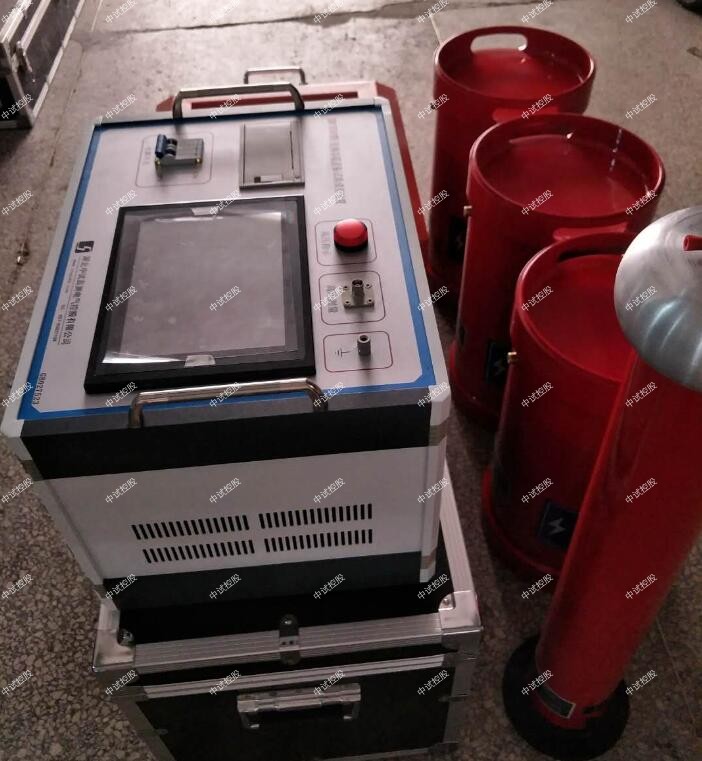

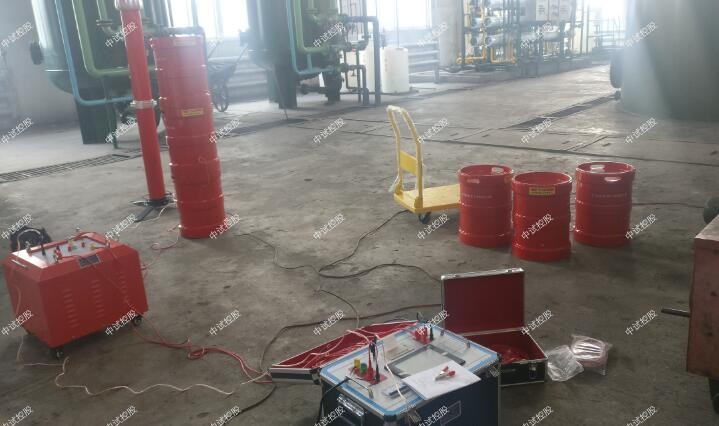

ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置
技術參數
1000指設備能輸出的最大額定容量，單位為kVA
500指設備能輸出的電壓等級，單位為kV；
（二）1000kVA/500kV變頻諧振試驗裝置技術指標
1．額定電壓：500KV
被試品的：
22kV-滿足10kV電纜交流耐壓試驗；
52kV-滿足35kV電纜交流耐壓試驗；
128kV-滿足110kV電纜交流耐壓試驗；
72kV-滿足35kV變壓器交流耐壓試驗；
95kV-滿足110kV變壓器中性點交流耐壓試驗
184kV-滿足110kV開關等交流耐壓試驗
2．輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次工作60分鐘，
4．裝置自身品質因數：Q>50
5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
6. 中試控股水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）
8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）
9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）
10．輸入電源： 380/220V
11．頻率調節范圍：30Hz～300Hz
12．ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置系統測量精度：1.5％±200V
13．裝置具有過壓、過流、零位啟動等保護功能
（三）設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006
《水輪發電機組安裝技術規范》 GB/T8564――2003
《高壓諧振試驗裝置》 DL/T 849.6—2004
《電抗器》 GB10229.88
《電力設備預防試驗規程》 DL/T596-1996
《耦合電容器和電容分壓器》 IEC358(1990)
（四）ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置設備主要配置及技術參數說明：
1.變頻電源一臺：
額定功率：40kVA；
輸入電壓： 380/220V 45～65Hz
輸出電壓：0～500V可調
輸出電壓頻率：30～300Hz
0.01Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～80A
重量：28kg
2. 高壓諧振電抗器（共10臺）：100KVA/50KV
額定工作電壓：50kV
額定工作電流：2A
額定電感量：95H
連續工作時間：60min
溫 升：小于60度
工作頻率：30-300Hz
重量：65kg
3. 激勵變2臺：
額定容量：20kVA
輸入電壓：500V
輸出電壓：2/4/8/20Kv
重量：90kg
4.電容分壓器一臺： 500kV純電容式
自身電容量：1000pF
工作頻率：30～300Hz
分壓比：3000:1
不確定度：1.5%±200V
額定電壓:500kV
重量：30kg
技術參數
? 輸入電源:
電壓： 380/220V±10%
頻率： 45/65Hz
? 輸出電壓：0-500V；
? 輸出波形：正弦波
? 頻率調節范圍：30-300Hz
? 頻率分辨率：0.01Hz
? 頻率穩定度：0.1%
? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
? 電壓分辨率：0.1kV
? 電壓測量精度：1.5%
? 電壓步進值： 1%，0.5%，0.1%，0.01%
? ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置運行連續工作時間：60分鐘
2、功能描述
變頻電源有如下幾個顯著的特點：
? 波形為脈寬電壓調節的方波。
? 內部由ARM控制，操作功能得到優化,操作簡單。
? 自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。
? 自動試驗，中試控股可設置試驗程序，試驗程序分為5段，ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置系統自動按設置的程序完成試驗過程。
? 耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。
? 實時顯示試驗狀態，用戶可根據試驗狀態進行相應操作。
? 強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。
? 試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。
? 數據查詢功能,根據試驗日期查詢以往的試驗數據。
手持式變壓器變比測試儀參數設置屏
在選中‘參數設置’功能時首先進入參數設置屏。
在參數設置屏中可見，需設置項目有：試品編號、額定變比、分接總數、等分接級、設置日期、設置時間等。顯示屏最下一行為提示行，提示操作人員如何進行操作，在圖四界面下，按上下鍵移動光標，按【確定】鍵所選參數項顏色發生變化，按數字鍵輸入所需的參數后按【確定】鍵設置參數生效，所選參數項顏色回復正常，設置完畢后就按【退出】鍵返回；各項參數的含義和作用如下：
? 試品編號：指被測變壓器的編號，最多可輸入6位。
? 額定變比：指被測試變壓器的額定檔位的高壓側與低壓側的電壓變比值
? 分接總數：指變壓器分接開關總的檔位數
? 等分接級：變壓器每檔調整的電壓百分比。
? 設置日期：設置當前的日期。
? 設置時間：設置當前的時間。
便攜式電纜耐壓試驗儀電流互感器變比的現場簡捷檢查方法
鄉(鎮)農村農電管轄的電流互感器數量大且分散，長期以來得不到及時校驗，有的TA銘牌已字跡模糊甚至脫落，有的一次線穿繞匝數與實際變比不符，待發現時退補電量可能發生矛盾，因而需要一種現場核實變比的快捷方法。筆者利用帶有數據保持功能的數字式鉗形電流表，承裝修試電力設備同時測出TA中的一、二次線的電流值，用一次電流值除以二次電流值，即為該TA的倍率，該倍率與實際倍率有±5％左右的誤差，應視為正常。具體測試方法和注意事項如下：
測試過程無須拆動任何接線，選用兩只測量精度較高的帶有數據保持功能的鉗形電流表，選擇好對應的量程檔位，分別夾在TA的一次線和二次線回路中，當數字基本穩定時，同時按下兩只表的數據保持按鈕，即為該TA的一二次電流值。例如測得一次電流值為61.4A，二次值為2.93A，倍率為20.96，則該 TA的互感比為100/5。由于計量TA一、二次電流比都呈較好的線性關系，其精度和變比時都已確定，現場所測誤差值不應偏離太大。當測量出誤差特大時，除檢查測量方法是否正確，鉗形表讀數是否正常外，應檢查互感器的一次穿線匝數與銘牌標注是否相符。
