諧振試驗變壓器耐壓儀

中試控股技術博士為您解答：對于連續運行的變頻器，可以從外部目視檢查運行狀態。定期對變頻器進行巡視檢查，檢查變頻器運行時是否有異?，F象。通常應作如下檢查：
(1)環境溫度是否正常，要求在-10℃～+40℃范圍內，以25℃左右為好；
(2)顯示面板上顯示的字符是否清楚，是否缺少字符；
(3)變頻器風扇運轉是否正常，有無異常，散熱風道是否通暢；
(4)檢查變頻器交流輸入電壓是否超過最大值。極限是418V(380V×1.1)，如果主電路外加輸入電壓超過極限，即使變頻器沒運行，也會對變頻器線路板造成損壞；
(5)變頻器在顯示面板上顯示的輸出電流、電壓、頻率等各種數據是否正常；

 (6)用測溫儀器檢測變頻器是否過熱，是否有異味；

 (7)變頻器運行中是否有故障報警顯示。

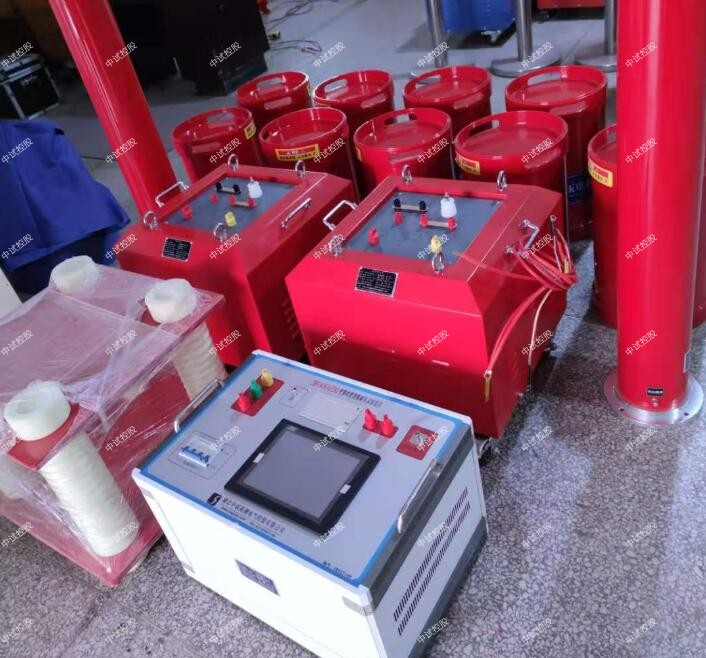

ZSBP-150KVA/150KV變頻串聯諧振成套試驗裝置

150指設備能輸出的最大額定容量，單位為kVA

150指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-150kVA/150kV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：150KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；

85kV-滿足35kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；

140kV-滿足66kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．中試控股電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源：單相220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％±200V

12．ZSBP-150KVA/150KV變頻串聯諧振成套試驗裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）中試控股設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

2.高壓諧振電抗器（共4臺）：37.5kV/1A

 額定工作電壓：37.5kV

額定工作電流：1A

額定電感量：96H

連續工作時間：60min

重量：55kg

溫    升：小于60度

工作頻率：30~300Hz

3.激勵變一臺：

額定容量：10kVA

輸入電壓：250V

輸出電壓：2.5KV/ 5kV;

重量：60kg

4.電容分壓器一臺：DCF-150kV純電容式

   自身電容量：1400pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:150kV/1400pF

   重量：16kg

1、10kV電纜 300mm2 長度不大于2km，試驗電壓為22kV，試驗頻率為30Hz～300Hz.   電抗器2臺 并聯

 2，10kV開關等，試驗電壓為42kV，試驗頻率為30Hz～300Hz.   電抗器2臺串聯

3，中試控股35kV電纜 300mm2 長度不大于1km，試驗電壓為52kV，試驗頻率為30Hz～300Hz.  電抗器2臺串聯2臺并聯

ZSBP-150KVA/150KV變頻串聯諧振成套試驗裝置

輸入電源:

電壓： 220V±10%

頻率： 50/60Hz

?   輸出電壓：0-250V（輸入220V）；

?   輸出波形：方波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.0%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

諧振試驗變壓器耐壓儀自動重合閘有兩種起動方式：
諧振試驗變壓器耐壓儀斷路器控制開關位置與斷路器位置保護起動方式和不對應起動方式。
     保護起動方式，是不對應起動方式的補充。同時，在單相重合閘過程中需要進行一些保護的閉鎖，邏輯回路中需要對故障相實現選相固定等，也需要一個由保護起動的重合閘起動元件。其缺點是不能糾正斷路器誤動
     不對應起動方式的優點：簡單可靠，還可以糾正斷路器誤碰或偷跳，可提高供電可靠和系統運行的穩定，在各級電網中具有良好運行效果，是所有重合閘的基本起動方式。其缺點是當斷路器輔助觸點接觸不良時，不對應起動方式將失效。

電力變壓器繞組的幅頻響應特性H（f）主要取決于其內部電感、電容等分布參數，通常具有如下特性：

（1）當頻率低于10KHz時，其頻率響應特性主要由線圈的電感所決定，諧振點通常較少，對分布電容的變化較不敏感；

（2）當電頻率超過1MHz時，繞組的電感又被分布電容所旁路，對電感的變化不敏感；

（3）在10KHz-1MHz的范圍內，繞組的分布電感和電容均發揮作用，其頻率響應特性具有較多的諧振點能夠靈敏地反映出繞組電感，電容的變化情況。因此，在該系統中，選用10KHz-1MHz的掃頻測量范圍。

頻率響應分析法診斷變壓器繞組變形是建立在比較繞組頻率響應特性變化基礎上的，中試控股即變壓器遭受突發短路沖擊后測得的各個繞組的頻率響應特性為原始測試結果一致，則表明該次短路故障沒有導致繞組變形，反之，可根據其特性變化的情況判斷變形的繞組以及其變形的嚴重程度。（這種判斷的方法，在實際的測試中，我們對兩臺遭受出口短路的220kV變壓器進行檢查，得出的頻響特性波形與兩年前所測試出的波形相當一致。在實際的工作中，很多時候會碰上沒有原始數據的情況，（即那些已投入運行的變壓器，投運前沒有做該項測試），就采用比較變壓器互相繞組相間特性曲線的差異，對繞組繞組的變形情況作出判斷，對于工藝良好的變壓器，其三相繞組的結構基本是一致的，測得的頻響曲線通常具有一定的可比性，但需注意，這種“可比性”僅僅是相對的，受繞組引線長度，其內部位置等影響，特別是三角型接法的繞組，測得的三相頻率響應特性往往有較大的差異，這時應與該型號同同一時期的其他變壓器作比較。
