高壓技術
變頻試驗耐壓儀
時間：2021-11-01
變頻試驗耐壓儀
中試控股技術博士為您解答：交流耐壓試驗主打設備：串聯諧振耐壓實試驗裝置，試驗變壓器
交流耐壓和直流耐壓都是耐壓試驗,是鑒定電力設備絕緣強度的方法。
電纜承受力檢測裝置絕緣預防性試驗：電氣設備絕緣預防性試驗是保證設備安全運行的重要措施，通過試驗，掌握設備絕緣狀況，及時發現絕緣內部隱藏的，
交流耐壓和直流耐壓都是耐壓試驗,是鑒定電力設備絕緣強度的方法。
電纜承受力檢測裝置變壓器交流耐壓試驗

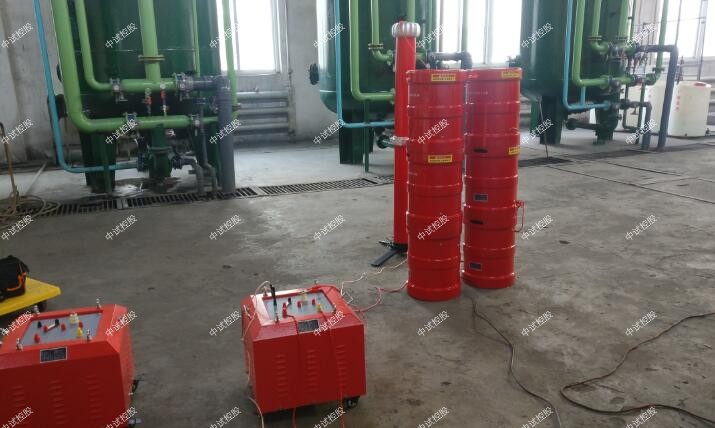

ZSBP-75KVA/75KV變頻串聯諧振成套試驗裝置
1．額定電壓：75KV
被試品的：
22kV-滿足10kV電纜交流耐壓試驗；
52kV-滿足35kV電纜交流耐壓試驗；
72kV-滿足35kV變壓器交流耐壓試驗；
2．輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次工作15分鐘，
4．裝置自身品質因數：Q>50
5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
6. 水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）
8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）
9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）
10．輸入電源： 220V
11．頻率調節范圍：30Hz～300Hz
12．中試控股系統測量精度：1.5％±200V
13．裝置具有過壓、過流、零位啟動等保護功能
（三）設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006
《水輪發電機組安裝技術規范》 GB/T8564―2003
《高壓諧振試驗裝置》 DL/T 849.6—2004
《電抗器》 GB10229.88
《電力設備預防試驗規程》 DL/T596-1996
《耦合電容器和電容分壓器》 IEC358(1990)

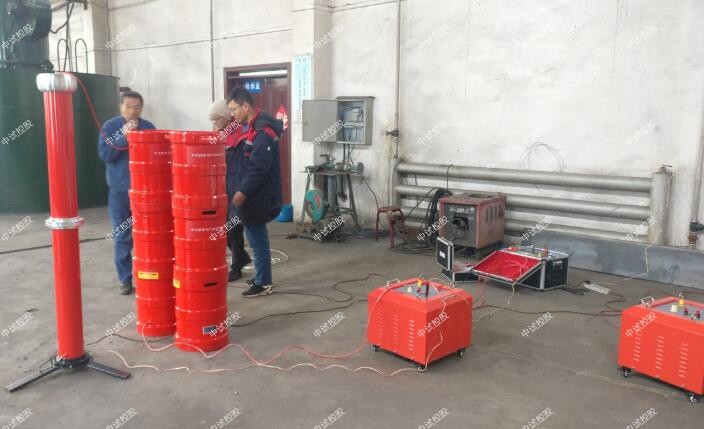

（四）ZSBP-75KVA-75KV變頻串聯諧振成套試驗裝置設備主要配置及技術參數說明：
1.變頻電源一臺：
額定功率：10kVA；
輸入電壓： 220V 45～65Hz
輸出電壓：0～250V可調
輸出電壓頻率：30～300Hz
0.01Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～40A
重量：16kg
2.高壓諧振電抗器（共3臺）：25KVA/25KV
額定工作電壓：25kV
額定工作電流：1A
額定電感量：90H
連續工作時間：60min
溫 升：小于60度
工作頻率：30-300Hz
重量：35kg
3.激勵變1臺：
額定容量：10kVA
輸入電壓：250V
輸出電壓：2kV， 4kV，
4.電容分壓器一臺：ZSFRC-80kV純電容式
高壓電容量：2000pF
分壓比：1000:1
工作頻率：30～300Hz
誤差精度：1.5%
額定電壓:80kV
重量：10kg
ZSBP-75KVA-75KV變頻串聯諧振成套試驗裝置技術參數
輸入電源:
電壓： 220V±10%
頻率： 45/65Hz
? 輸出電壓：0-250V；
? 輸出波形：正弦波
? 頻率調節范圍：30-300Hz
? 頻率分辨率：0.01Hz
? 頻率穩定度：0.1%
? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
? 電壓分辨率：0.1kV
? 電壓測量精度：1.5%
? 電壓步進值： 1%，0.5%，0.1%，0.01%
? 運行連續工作時間：60分鐘
功能描述
變頻電源有如下幾個顯著的特點：
? 波形為脈寬電壓調節的方波。
? 內部由ARM控制，操作功能得到優化,操作簡單。
? 自動掃頻，尋找諧振點.頻率范圍30-300Hz, 中試控股可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。
? 自動試驗，中試控股用戶可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。
? 耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示用戶電壓異常波動，由用戶根據試驗情況進行操作。
? 實時顯示試驗狀態，中試控股用戶可根據試驗狀態進行相應操作。
? 強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。
? 試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。
? 數據查詢功能,根據試驗日期查詢以往的試驗數據。
中試控股技術博士為您解答：交流耐壓試驗是鑒定電力設備絕緣強度有效和直接的方法。電力設備在運行中，絕緣長期受著電場、溫度和機械振動的作用會逐漸發生劣化，其中包括整體劣化和部分劣化，形成問題，例如由于局部地方電場比較集中或者局部絕緣比較脆弱就存在局部的問題。
各種預防性試驗方法，各有所長，均能分別發現一些問題，反映出絕緣的狀況，但其他試驗方法的試驗電壓往往都低于電力設備的工作電壓，但交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，所以這種試驗已成為保證安全運行的一個重要方法。
絕緣預防性試驗可分為兩大類：
稱絕緣特性試驗，是在較低的電壓下或用其他不會損壞絕緣的辦法來測量的各種特性參數，主要包括測量絕緣電阻、泄漏電流、介質損耗角正切值等，從而判斷絕緣內部有無。實驗證明，這類方法是行之有效的，但目前還不能只靠它來可靠的判斷絕緣的耐電強度。
稱耐壓試驗，試驗所加電壓高于設備的工作電壓，對絕緣考驗非常嚴格，特別是揭露那些危險性較大的集中性，并能保證絕緣有一定的耐電強度，主要包括直流耐壓、交流耐壓等。耐壓試驗的缺點是會給絕緣造成一定的損傷。
電纜承受力檢測裝置絕緣預防性試驗
電氣設備絕緣預防性試驗是保證設備安全運行的重要措施，通過試驗，掌握設備絕緣狀況，及時發現絕緣內部隱藏的，并通過檢修加以消除，嚴重者必須予以更換，以免設備在運行中發生絕緣擊穿，造成停電或設備損壞等不可挽回的損失。
變壓器中的固體絕緣材料受熱或是經過電弧的影響之后，會有乙炔氣體產生，氫氣是因為絕緣油或是絕緣材料受到電弧影響之后產生的。調節調壓器，使電壓緩慢地降到零，拉開電源開關。

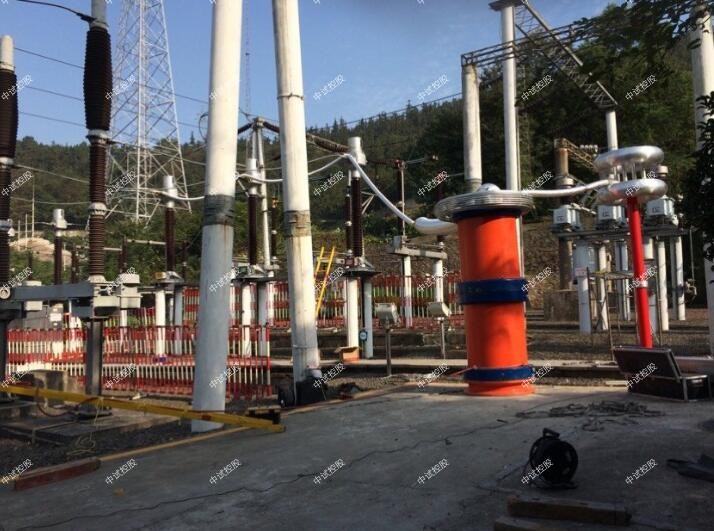

串聯諧振試驗裝置對變壓器進行高頻電壓通電，其中的繞組都可以成為由曲線電阻，電容，以及電感等組成的線性雙口網絡，繞組發生變形的話，會造成參數的變化，以至于傳遞函數的額極值點和零點發生變化，通過使用頻率分析法，可以檢驗變壓器的繞組變形狀況。
串聯諧振試驗裝置承受的四種電壓操作過電壓是由于電力系統中斷路器的操作引起的。變頻串聯諧振采用了多重保護措施，使得試驗方便、安全可靠。諧振回路固有的濾波效應使得系統輸出的試驗電壓波形完全滿足試驗規程的要求。變頻串聯諧振采用調整頻率的方式來完成諧振，可方便、準確的找到諧振點。系統的品質因數可以達到20～80，系統輕巧簡便，可任意組合
在有可疑的故障時，請勿操作：如懷疑有損壞，請維修人員進行檢查，切勿繼續操作。
請勿在潮濕環境下操作
請勿在易爆環境中操作
保持表面清潔和干燥
變頻串聯諧振采用調整頻率的方式來完成諧振，可方便、準確的找到諧振點。系統的品質因數可以達到20～80，系統輕巧簡便，可任意組合
隨著交流電壓的長期應用，它對電氣設備的絕緣老化和電力系統的絕緣結構都有很大的影響。諧振過電壓是由鐵磁效應或鐵心非線性電感元件引起的諧振引起的。它的振幅更高，持續時間更長。
中試控股串聯諧振試驗裝置承受的四種電壓操作過電壓是由于電力系統中斷路器的操作引起的。在由電阻、電感和電容組成的串聯電路中，當電容XC和電感XL相等時，XC=XL中的電壓U和電流I的相位相同，電路是電阻式的。
因為升壓將近50 Hz的交流電壓，所以是工頻電壓升高，在如今繼電保護的作用下，其動作時間約為幾十毫秒到一秒之間。暫態過電壓，包括上升頻率電壓和諧振過電壓。串聯諧振耐壓試驗裝置共振交流工頻電壓的升高是由于空載線路的電容效應、甩負荷和不對稱接地造成的。
電纜試驗諧振儀電力系統運行過電壓與系統電壓有關，系統電壓越高，電壓越小，6~35 kv系統電壓約為5~4倍。
其頻率可為工頻基波或高階次諧波。
變頻試驗耐壓儀諧振回路固有的濾波效應使得系統輸出的試驗電壓波形完全滿足試驗規程的要求。
電纜試驗諧振儀當負載突然傾卸時，由于電源只有一條空載傳輸線，而且輸電線路的接地電抗可以用X0表示，流過電源內阻的電流就變成電容電流。
中試控股技術博士為您解答：使用適當的電源線：只可使用并且符合規格的電源線。
變頻試驗耐壓儀正確地連接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。
接地：除通過電源線接地導線接地外，外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在輸入或輸出終端連接前，應確保已正確接地。
注意所有終端的額定值：為了防止火災或電擊危險，請注意的所有額定值和標記。
