35kv電纜測試耐壓儀

中試控股技術博士為您解答：整臺測試儀以高速單片機為內核，實現測試電源、儀表、計算模型一體化，將一卡車的設備濃縮為一臺儀器。

傳統的輸電線路工頻參數測試誤差大，抗干擾能力弱，而現在的輸電線路工頻參數測試儀抗干擾能力強，能在異頻信號與工頻信號比為1:10的條件下準確測量，測量精度高，可以輕松地分離工頻及雜波干擾，有效地實現小信號的高精度測量。

短路電流：模擬故障時輸出的故障電流。

整定阻抗：工頻變化量的整定阻抗值。

短路阻抗角：工頻變化量的整定阻抗角。

UA UB UC Ua：測試儀使用UA、UB、UC、Ua（或UX）進行電壓輸出。

Ua Ub Uc UA：測試儀使用Ua、Ub、Uc、UA（輸出UX）進行電壓輸出，當使用六相電壓的測試儀時，選擇該選項才有效。本模塊允許同時校驗兩段定值，并且一次性模擬所有故障類型。試驗時，只需要勾選需要測試的項目，然后按定值單將各種定值參數依次進行設置即可。M的值默認情況下有0.9和1.1兩種設置，一般地，M=0.9時，保護應可靠不動作，M=1.1時，保護應可靠動作。設置M=1.2時，可以測出保護的動作時間。“短路電流”參數應設置得大一些，建議10～20A，因為短路電流太小，根據上述公式計算出來的電壓可能為負值。試驗時，“距離保護”壓板應投入。

正確接線

分相跳閘時，保護的跳A、跳B、跳C和重合閘信號分別接到測試儀的開入端子A、B、C、R；三跳時，跳閘信號接入開入A、B、C任何端子，重合閘接入R端子。

投退壓板

做哪個項目試驗，請投入與該項目有關的保護壓板。

選擇測試項目，并設置各項目試驗參數。一般觸發方式按默認的“時間控制”方式。

開始試驗后軟件自動回到第一頁，按列表中的試驗數據順序逐次進行試驗。

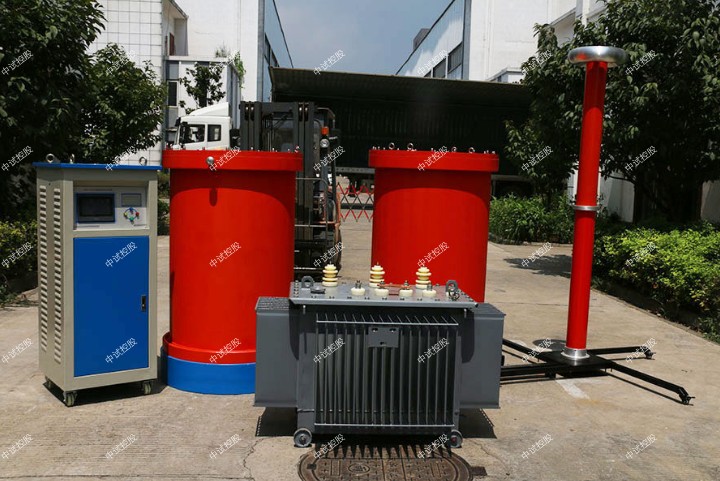

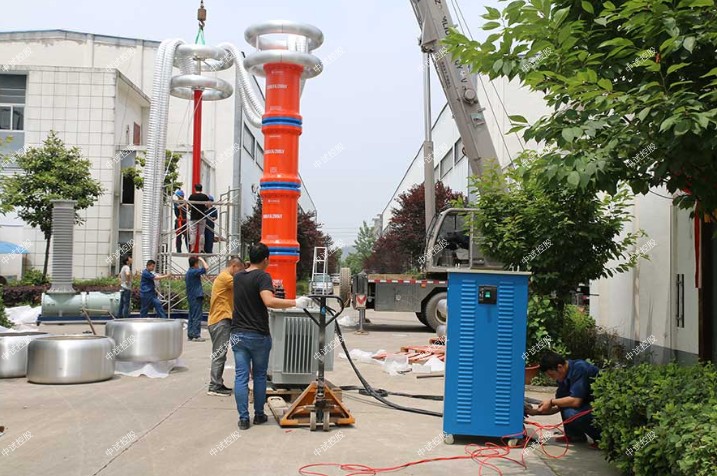

ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置

270指設備能輸出的最大額定容量，單位為kVA

108指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-270kVA/108kV變頻諧振試驗裝置技術指標

1．額定電壓：108KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

128kV-滿足110kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

95kV-滿足110kV變壓器中性點交流耐壓試驗

2．ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．中試控股裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6.  水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 380V

11．頻率調節范圍：30Hz～300Hz

12．系統測量精度：1.5％

13．ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規范》                GB/T8564――2003

《高壓諧振試驗裝置》                       DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：15kVA；

輸入電壓：380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

2. 中試控股高壓諧振電抗器（共4臺）：67.5KVA/27KV

額定工作電壓：27kV

額定工作電流：2.5A

額定電感量：46H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：48kg

3.激勵變1臺：

額定容量：15kVA

輸入電壓：500V

輸出電壓：2/4kV，

4.電容分壓器一臺：110kV純電容式

   自身電容量：2000pF

   工作頻率：30～300Hz

分壓比：1000:1

   不確定度：1.5%

   額定電壓:110kV

   重量：10kg

激勵變壓器接線用法：

用于10kV電纜的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓低一些的電壓端，比如2kV；

用于35kV電纜的耐壓裝置，35kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如3-4kV；

用于110kV電纜的耐壓裝置，110kV電纜的耐壓，ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置激勵變高電壓輸出部分和電抗器之間連接，中試控股一般接電壓高端比如5-6kV；

激勵變壓器接線用法：

用于10kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接3/4kV；

用于20kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如4/5kV；

用于27.5kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如6/7kV；

激勵變壓器接線用法：

用于10kV變壓器的耐壓裝置，中試控股激勵變高電壓輸出部分和電抗器之間連接，一般接2kV；

用于35kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如4kV；

用于110kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5kV；

ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置技術參數

?   輸入電源:

電壓： 380/220V±10%

頻率： 45/65Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

一、工頻直流高壓發生器操作前準備

35kv電纜測試耐壓儀將工頻直流高壓發生器控制箱的信號輸出電纜插座13和測量輸入插座14與倍壓裝置電纜插座用電纜連接好，使用前檢查其完好性，聯接電纜不應有短路和斷路；倍壓筒應無凝露現象；用2.5mm2以上的銅線將控制箱接地與倍壓裝置接地端連接起來并可靠接地。

二、水阻的安裝說明

1）35kv電纜測試耐壓儀開關耐壓機在每次試驗前將水阻有氣孔一端擰開，將水加至導電桿2/3以上，有氣孔的一端朝上。

2）試驗完畢后將水倒掉，待下次試驗前重新灌入。

三、電壓整定值校準

1）插上電源線，打開控制箱電源開關2 ，電壓顯示表8及電流顯示表7 ,以及0.75倍電壓顯示表11顯示均為零值。

2）將電壓整定按扭17順時針旋到底,電壓粗調旋鈕18及電壓細調旋鈕19反時針旋轉至零位，零位指示燈4 亮。

3)輕按“啟動”按鍵15，“電源”指示燈3（紅色）亮。如按“啟動”按鍵15，紅色指示燈不亮,說明電壓粗調和細調不在零位,則將電壓粗調旋鈕18和細調旋鈕19反時針旋到零位,紅色指示燈3亮。

4)順時針旋轉電壓粗調旋鈕18，當電壓接近所需電壓值時，再旋轉電壓細調旋鈕19至所需電壓為止，這時電壓顯示值單位為kV，電流顯示值單位為mA。

5)反時針調節電壓整定旋鈕17，使高壓關斷，此時紅色指示燈3滅，“過壓”指示燈5 亮。明此時儀器按所要求的輸出電壓整定，即輸出到達所需電壓值時自動切斷高壓，過電壓保護。

中試控股說明：如整定旋鈕不調整，每次電壓值只能升到整定電壓值。如需電壓升到額定值，則必須將過壓整定旋鈕順時針調至大。

指示燈：由啟動燈、零位燈組成，啟動燈是高亮七彩燈。

操作提示：有一些簡短的提示語句和安裝接線圖。

緊急開關：在緊急情況下按此開關，即可以切斷變壓器電源，也可以切斷工作電源。（箱式安裝在面板上，臺式安裝在柜體上）

鍵盤：由上、下、左、右、設置、打印、確定、取消8個鍵組成，是設備交互的終端。

電源開關：工作電源，帶通電指示燈。
