10千伏電纜耐壓試驗裝置

中試控股技術博士為您解答：根據農村電網分散、負荷密度小、負荷季節性和間隙性強等特點，可采用調容量變壓器。調容量變壓器是一種可以根據負荷大小進行無負荷調整容量的變壓器，它適宜于負荷季節性變化明顯的地點使用。

變壓器容量對于變電所或用電負荷較大，一般采用母子變壓器供電方式，其中一臺（母變壓器）按大負荷配置，另一臺（子變壓器）按低負荷狀態選擇，就可以大大提高配電變壓器利用率，降低配電變壓器的空載損耗。

假定工作在5次泛音頻率上，標稱頻率為5 MHz，為了抑制基頻和3次泛音的振蕩，L1C1回路應調諧在3次和5次泛音頻率之間，即3～5 MHz之間。由所示的L1C1中試控股諧振回路電抗特性曲線可知，對于5次泛音頻率5 MHz，L1C1回路呈容性

根據對變壓器內部繞組特征參數的測量，內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。

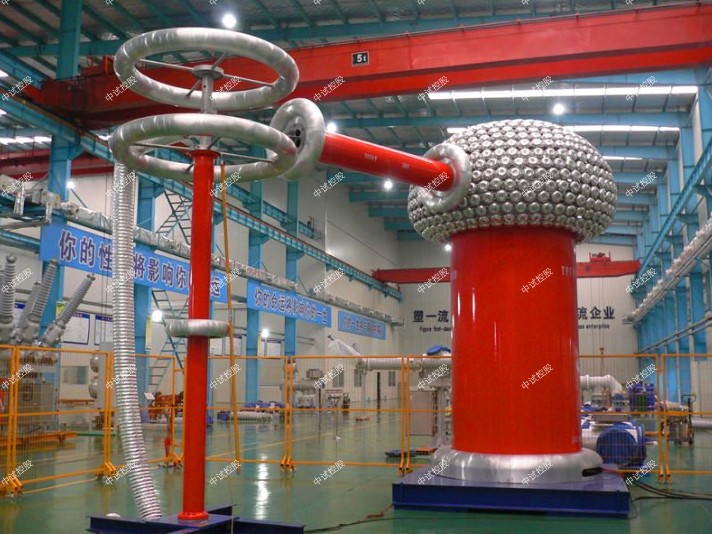

ZSBP-132KVA/66KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1. 10kV/300mm2的電纜，長度3.0km，電容量≤1.12uF試驗頻率為30-300Hz,試驗電壓22kV。

2. 35kV/300mm2的電纜，長度1.0km，電容量≤0.198uF試驗頻率為30-300Hz,試驗電壓52kV

2．中試控股滿足10kV變電站變壓器、配電設備交流耐壓。

二、系統主要性能及參數

1、電源電壓：   220V±10%、50Hz；

2、額定容量：  132KVA；

3、輸出電壓：     66KV，

4、輸出電流：      2A

5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、ZSBP-132KVA/66KV變頻串聯諧振成套試驗裝置允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍:     30～300Hz ；

9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、中試控股具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源10KW                1臺

a) ZSBP-132KVA/66KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  45A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 中試控股變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) ZSBP-132KVA/66KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 16Kg

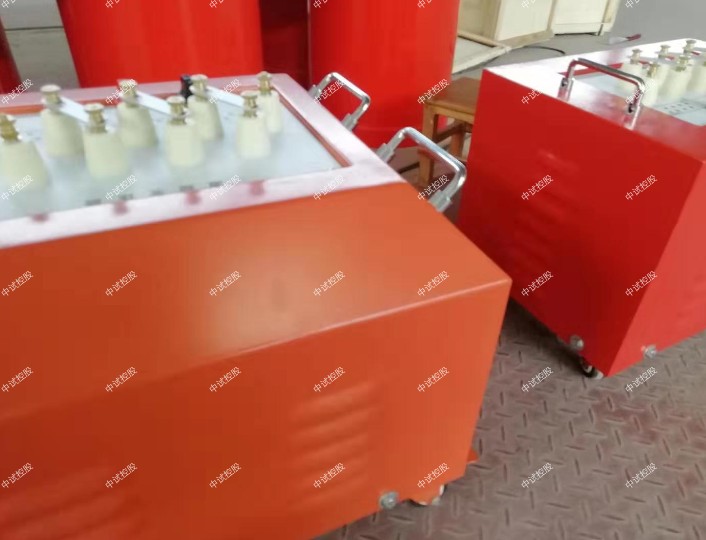

2、 勵磁變壓器10KVA            1臺

a) 額定容量:    10KVA

b) 輸入電壓:    250V

c) 輸出電壓：   3KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 中試控股結構： ZSBP-132KVA/66KV變頻串聯諧振成套試驗裝置采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    50Kg ;

3、高壓電抗器 DK-44/22          3臺

a) 額定容量：   44KVA

b) 額定電壓：   22KV

c) 額定電流：  2A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 40Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   TRF-60/0.001                 1臺

a) 額定電壓：    60KV

b) 工作頻率：    30～300Hz

c) 中試控股分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

ZSBP-132KVA/66KV變頻串聯諧振成套試驗裝置交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）    耐壓試驗：1.1額定電壓下，耐壓1min；

（2）    短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

變壓器設計完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。

變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使中試控股變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。就是這樣一種變壓器內部故障無損檢測設備。它適用于63kV~500kV電力變壓器的內部結構故障檢測。

LC并聯諧振回路阻抗的相頻特性是一條具有負斜率的單調變化曲線，利用曲線中，線性部分可以進行頻率與相位的線性轉換，輸出電壓振幅的變化與輸入信號頻率的變化呈線關系。因此可以將等幅的調頻信號變成調幅-調頻信號，該信號再經過二極管包絡檢波器就能夠解調出輸出信號。根據三點式振蕩器的組成原則(射同它異)，L1C1諧振回路應呈容性。電路滿足三點式振蕩條件，可以振蕩。對于小于L1C1回路諧振頻率的基波和3次諧波，回路呈電感特性，不符合射同它異的組成原則，不能產生振蕩。

高頻變壓器：變壓器容量本著“小容量，密布點”的原則，配電變壓器應盡量位于負荷中心，供電半徑不超過0.5千米。配電變壓器的負載率在0.5～0.6之間效率高，此時變壓器的容量稱為容量。如果負載比較穩定，連續情況可按電力承裝修試容量選擇變壓器容量。

并聯諧振逆變器的工作頻率必須略高于負載電路的固有振蕩頻率。串聯諧振逆變器的工作頻率必須低于負載電路的固有振蕩頻率。

串聯諧振逆變器的功率調節方式有二：改變直流電源電壓ud或改變晶閘管的觸發頻率。并聯諧振逆變器的功率調節方式，一般只能是改變直流電源電壓ud

10千伏電纜耐壓試驗裝置是恒壓源供電。并聯諧振逆變器是恒流源供電。

10千伏電纜耐壓試驗裝置對于僅向排灌等動力負載供電的用變壓器，一般可按異步電動機功率的1.2倍選用變壓器容量。一般電動機的啟動電流是額定電流的4~7倍,變壓器應能承受住這種沖擊,直接啟動的電動機中大的一臺的變壓器容量，一般不應超過變壓器容量的30%左右。應當指出的是：排灌變壓器一般不應接入其他負荷，以便在非排灌期及時停運，變壓器容量減少電能損失。

電壓，依據試品的要求，首先選用具有合適電壓的中試控股試驗變壓器，使試驗變壓器的高壓側額定電壓Un高于被試品的試驗電壓Us,即Un>Us。其次應檢查試驗變壓器所需的低壓側電壓，是否能和現場電源電壓，調壓器相匹配。= 電流，試驗變壓器的額定輸出電流In應大于被試品所需的電流Is，即 In>Is。被試品所需的電流可按其電容估算，Is=Us w Cx，其中Cx包括試品電容和附加電容（F）容量。根據試驗變壓器輸出的額定電流
