35kv變頻耐壓機

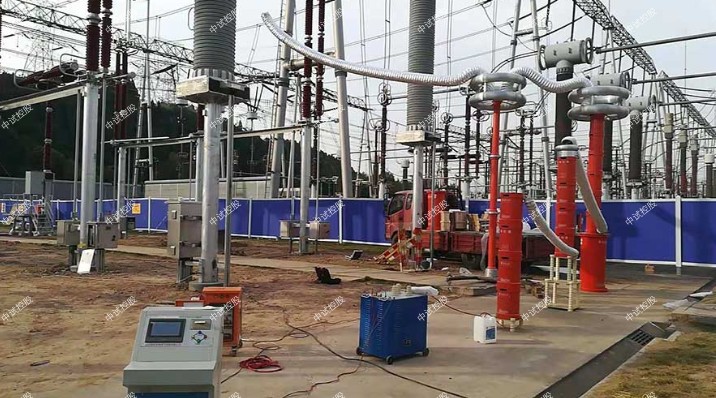

中試控股技術博士為您解答：ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置

一、適用范圍

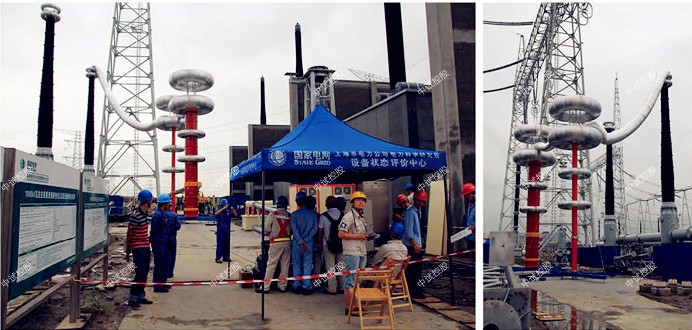

1. 110kV變電站開關、母線、GIS等電氣設備的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過230kV。

2．110kV及以下電壓等級變壓器中性點交流耐壓試驗，電容量≤0.02μF，試驗頻率為45-65Hz，試驗電壓不超過95kV。（此處以20000pF為主）

3. 35kV及以下電壓等級變壓器交流耐壓試驗，電容量≤0.01μF，試驗頻率為45-65Hz，試驗電壓不超過85kV。

4. ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置10kV及以下電壓等級變壓器交流耐壓試驗，中試控股電容量≤0.01μF，試驗頻率為45-65Hz，試驗電壓不超過35kV。

裝置容量定為250kVA/250kV/50kV，分5節電抗器，電抗器單節為50kVA/50kV/1A/100H通過組合使用能滿足上述被試品的試驗要求。

試驗時設備使用關系列表

設備組合

被試品對象    電抗器

50kVA/50kV  5節   激勵變壓器

輸出端選擇

35kV變壓器交流耐壓     使用電抗器2節串聯 3kV

110kV變壓器交流耐壓    使用電抗器4節串聯 6kV

ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置110kV變電站電氣設備    使用電抗器5節串聯 6kV

二、系統主要性能及參數

1、電源電壓：   220V/380V±10%、50Hz；

  2、額定容量：   250KVA；

  3、輸出電壓：     250KV

  4、輸出電流：     1A， 5A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：中試控股額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源10KW                1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 0KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置變頻電源采用高性能用微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示: 中試控股輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量：28Kg

2、 勵磁變壓器10KVA            1臺

a) 額定容量:    10KVA

b) 輸入電壓:     250V

c) 輸出電壓：   3KV；6KV;

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    60Kg ;

3、ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置高壓電抗器 ZSDK-48/48       5臺

a) 額定容量：   50KVA

b) 額定電壓：   50KV

c) 額定電流：  1A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量：  48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   TRF-250/0.001                1臺

a) 中試控股額定電壓：    250KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置介質損耗：    tgδ≤0.5% ;

g) 重    量：    30Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

35kv變頻耐壓機操作直流高壓發生器必須注意的幾個事項

  直流高壓發生器是一種精密的中試控股電測儀器，如果使用不當，不僅會影響儀器的測量精度，還可能縮短儀器的使用壽命。所以，新手在操作直流高壓發生器時，一定要注意以下6個事項：
        1、中試控股無論是哪家設備，使用前，都要先看說明書，了解設備的工作原理和操作流程；
        2、在工作電源進入試驗器前加裝兩個明顯斷開點，更換被試品和接線時應先將工作電源斷開點明顯斷開；
        3、試驗前先檢查直流高壓發生器控制箱、倍壓筒和被試品的接地線是否接好，試驗回路接地線應按說明書所示一點接地；
        4、對大容性被試品的放電應經100Ω/V放電電阻棒對被試品放電，放電時不能將放電立即接觸試品，應先將放電逐漸接近試品，串聯諧振試驗裝置，至一定距離空氣間隙開始游離放電有嘶嘶聲，當無聲音時可用放電接地端放電，最后直接接上地線放電；
        5、承裝修試儀器直流高壓在200KV及以上時，盡管試驗人員穿絕緣鞋且處在安全距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的體上帶有不同的直流電位，試驗人員不要互相握手或用手接觸接地點等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小一般不會對造成傷害；
        6、試驗完畢必須將接地線掛至高壓輸出端方可拆除高壓引線。

35kv變頻耐壓機快速極性轉換方法是什么：

研究需要電壓水平高于±1000kV的直流電壓發生器， 該裝置可用于研究直流高壓下直流輸電設備，換流站設備和絕緣材料的介電強度和極轉換，也可用于交直流電力設備的漏電流測試， 其他高壓測試設備，如浪涌電壓發生器，浪涌電流發生器和其他設備； 隨著直流輸電工程的大規模部署，直流高壓發電機的數量和頻率大大增加， 為了提高直流高壓發生器的效率，必須提高極轉換的速度。

1、極性轉換方法

高壓發生器的整個極轉換涉及一系列過程。例如發電機降壓，接地，硅堆極切換，接地和升壓。 在極切換過程的每個步驟中使用大量時間， 為了縮短極切換時間并實現直流高壓發生器的快速極切換，需要縮短每個過程的時間。

（1）降壓過程

加速降壓速度是縮短極切換的一個方面，并且主要通過增加放電電阻來實現加速降壓速度， 增加放電電阻不會增加放電電阻器的總電阻，而是增加與分壓器并聯的相同電阻值的電阻器的數量， 列數越多，總電阻值越小，降壓速度越快。

（2）接地開關接地過程

在此過程中，將測試電壓接地到零或小電壓值需要很長時間， 當直流高壓發電機電壓從測試值降低到一定水平時，通過直接接地快速接地開關的方法可以大大縮短接地開關的接地過程， 但是，滿足高壓的接地快速接地開關可以承受所有高壓和大電流，這對快速接地開關來說是極其苛刻的。

（3） 硅堆極性轉換過程

硅堆棧需要實現快速極切換，以轉換內部單管極性，要實現這一目標，首先要考慮動機問題。目前，有三種簡單的動力，由電動，氣動和液壓方法驅動，根據本文直流高壓發生器的結構，在高壓下不可能實現電力，氣動裝置具有氣缸使用的空氣源壓縮比，太大而無法實現硅疊層的平滑極性轉換，如果所有硅反應器都通過氣管串聯連接，當氣體中的濕度大時，整套設備將由于氣管排出，導致設備損壞等，

在液壓驅動后，內部單管和末端液壓缸形成一組傳動機構，當液壓缸啟動時，內部單管開始平穩地轉換極性，直到液壓缸完成并且極性切換到位。此時，返回管路中的油激活壓力繼電器以給出控制信號，指示所有硅堆都在適當的位置，每個硅堆通過液壓油管連接，并且所有硅油積聚管和汽缸并聯連接，以確保縮短所有硅堆的極轉換操作時間。
