發電機交流耐壓試驗儀

中試控股技術博士為您解答：變頻電源，那么經常斷電的原因有哪些方面呢

（1）電壓跌落、短時中綴是由電網、變電設備的缺點或負荷突然出現大的變化所惹起。在某些狀況下會出現兩

次或更屢次延續的跌落或中綴。中試控股電壓變化是由銜接到電網的負荷延續變化惹起的。

（2）這些現象實質上隨機的，其特征表現為偏離額外電壓并延續一段時間。電壓瞬時跌落和短時中綴不總

是突發的，由于與供電網絡相連的旋轉電機和維護元件有一定的反作用時間。假設大的電源網絡斷開（一個工廠

的局限或一個地域中的較大范圍），電壓將由于有很多旋轉電機銜接到電網上使之逐漸降低。由于這些旋轉電機

短期內將作發電機運轉，并向電網保送電力，這就發生了電壓突變。

（3）作為大少數數據處置設備，普通都有內置的斷電檢測裝置，以便在電源電壓恢復以后，設備按正確方

式啟動。但有些斷電檢測裝置關于電源電壓的逐漸降低卻不能快速做出反響，結果招致加在集成電路上的直流電

壓，在斷電檢測裝置以前已降低到最低運轉電壓水平之下，由此形成了數據的喪失或改動。這樣，當電源電壓恢

復的時分，這個說據處置設備就不能正確再啟動。

ZSBP-270KVA/108KV變頻串聯諧振耐壓試驗成套裝置

技術指標

1．額定電壓：108KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

80kV-滿足110kV變壓器中性點交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

點擊添加圖片描述（最多60個字）

編輯

3. ZSBP-270KVA/108KV變頻串聯諧振耐壓試驗成套裝置允許連續工作時間：額定條件下一次工作15分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6. 中試控股水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．ZSBP-270KVA/108KV變頻串聯諧振耐壓試驗成套裝置主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 380/220V

11．頻率調節范圍：30Hz～300Hz

12．系統測量精度：1.5％

13．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006

《水輪發電機組安裝技術規范》 GB/T8564―2003

《高壓諧振試驗裝置》 DL/T 849.6—2004

《電抗器》 GB10229.88

《電力設備預防試驗規程》 DL/T596-1996

《耦合電容器和電容分壓器》 IEC358(1990)

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：15kVA；

輸入電壓： 380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

2. 中試控股高壓諧振電抗器（共4臺）：67.5KVA/27KV

額定工作電壓：27kV

額定工作電流：2.5A

額定電感量：48H

ZSBP-270KVA/108KV變頻串聯諧振耐壓試驗成套裝置連續工作時間：60min

溫 升：小于60度

工作頻率：30-300Hz

重量：50kg

3. 激勵變1臺：

額定容量：15kVA

輸入電壓：500V

輸出電壓：2kV， 3kV，

4.電容分壓器一臺：FRC-110kV純電容式

高壓電容量：2000pF

分壓比：1000:1

工作頻率：30～300Hz

誤差精度：1.5%

額定電壓:110kV

重量：10kg

激勵變壓器接線用法：

用于10kV電纜的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓低一些的電壓端，比如2kV；

用于35kV電纜的耐壓裝置，35kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如3-4kV；

用于110kV電纜的耐壓裝置，110kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5-6kV；

直流高壓發生器的特點非常突出：

1、具有紋波系數小、電壓輸出穩定可靠、無噪音、可靠性好。

2、具有過壓、過流、零壓啟動和故障保護功能，電壓保護值可整定，顯示直觀。

3、電壓、電流采用數碼顯示，且通電源就有讀數，方便監輸出狀態。

4、具有0.75倍電壓換算，方便測試氧化鋅避雷器。

5、產品結構緊湊、體積小、攜帶方便。

a.一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空 試時的電暈和雜散電流I，然后接上試品升到試驗電壓讀取總電流Ⅰ1；試品泄漏 電流：Io =Ⅰ1—I’

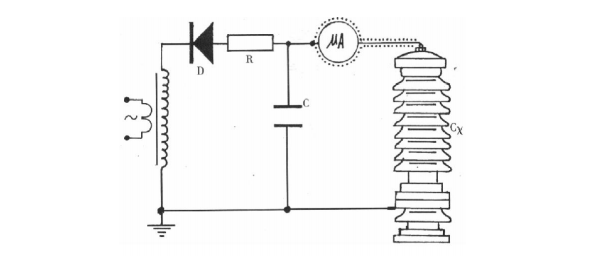

b.當需要精確測量被試品泄漏電流時，則應在高壓側串入高壓微安表(見下圖)

編輯

接線圖

微安表接入試品CX高壓側接線圖

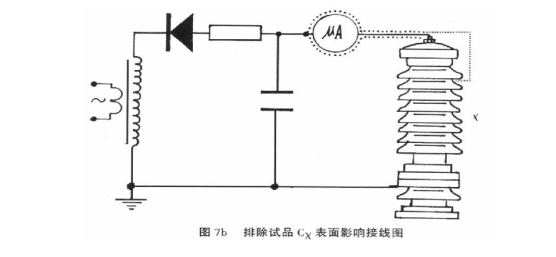

微安表必須有金屬屏蔽，應采用屏蔽線與試品聯接。高壓引線的屏蔽引出應與儀 表端的屏蔽緊密聯接。如果試品表面污穢要排除試品表面泄漏電流的影響可在試 品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。

編輯

接線圖

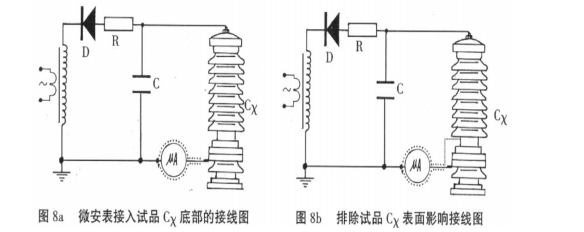

c.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品 的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽 相聯接(見下圖)

編輯

接線圖

發電機交流耐壓試驗儀對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜 等大電容試品一般要待試品電壓自放電至試驗電壓的 20％以下，中試控股再通過配套的 放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和 更換接線工作。
