高壓電纜耐壓儀

中試控股技術博士為您解答：ZSBP-250KVA/250KV變頻串聯諧振成套試驗裝置

一、適用范圍

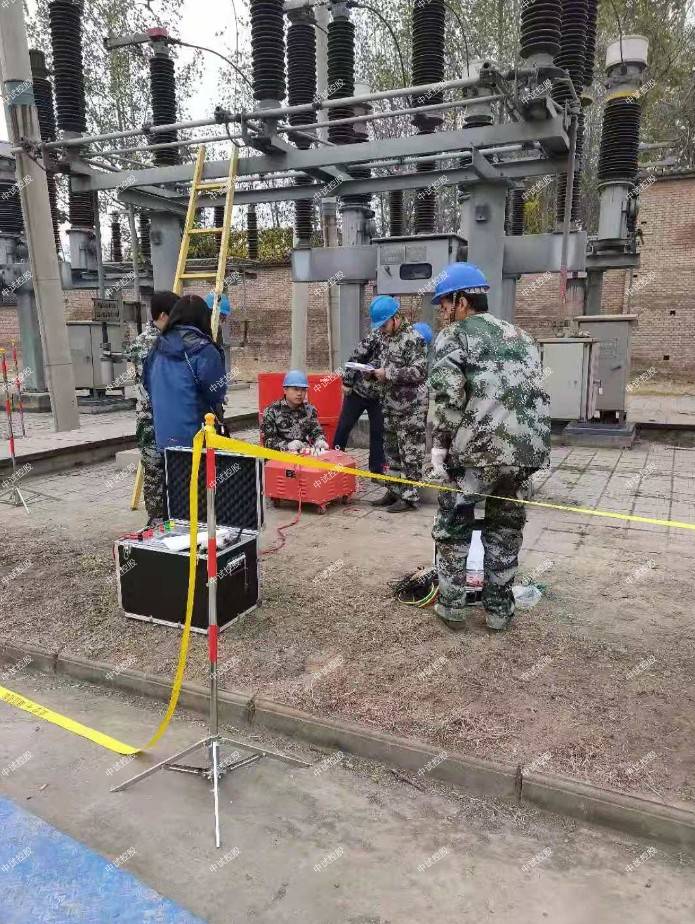

1. 110kV變電站開關、母線、GIS等電氣設備的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過230kV。

2．110kV及以下電壓等級變壓器中性點交流耐壓試驗，電容量≤0.02μF，試驗頻率為45-65Hz，試驗電壓不超過95kV。（此處以20000pF為主）

3. 35kV及以下電壓等級變壓器交流耐壓試驗，中試控股電容量≤0.01μF，試驗頻率為45-65Hz，試驗電壓不超過85kV。

4. 10kV及以下電壓等級變壓器交流耐壓試驗，電容量≤0.01μF，試驗頻率為45-65Hz，試驗電壓不超過35kV。

ZSBP-250KVA/250KV變頻串聯諧振成套試驗裝置容量定為250kVA/250kV/50kV，分5節電抗器，電抗器單節為50kVA/50kV/1A/100H通過組合使用能滿足上述被試品的試驗要求。

高壓電纜耐壓儀試驗時設備使用關系列表

設備組合

被試品對象 電抗器

50kVA/50kV 5節 激勵變壓器

輸出端選擇

35kV變壓器交流耐壓 使用電抗器2節串聯 3kV

110kV變壓器交流耐壓 使用電抗器4節串聯 6kV

110kV變電站電氣設備 使用電抗器5節串聯 6kV

二、系統主要性能及參數

1、電源電壓： 220V/380V±10%、50Hz；

2、額定容量： 250KVA；

3、輸出電壓： 250KV

4、輸出電流： 1A， 5A

5、輸出電壓波形: 正弦波；

6、ZSBP-250KVA/250KV變頻串聯諧振成套試驗裝置輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍: 30～300Hz ；

9、品質因數: ≥30

10、系統噪聲: ≤60db

11、系統測量精度: 1.0級

12、頻率分辨率: 0.01Hz

13、頻率不穩定度: ≤0.05%

14、環境溫度： -25℃～ +55℃

相對濕度: ≤90%

海拔高度: ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18 具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87 << 變壓器和電抗器的聲級測量>>

GB1094 <<電力變壓器>>

ZBK41006-89 <<試驗變壓器>>

GB4208 <<外殼防護等級>>

GB2900 <<電工名詞術語>>

GB5273 <<變壓器、高壓電器和套管的端子>>

GB191 <<包裝儲運標志>>

GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88 <<電抗器>>

IEC358(1990) <<耦合電容器和電容分壓器>>

IEC1000 <<電磁兼容性>>

GB4793-1984 電子測量儀器安全要求

四、ZSBP-250KVA/250KV變頻串聯諧振成套試驗裝置系統配置及具體參數

1、中試控股變頻控制電源10KW 1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 0KW

c) 工作電源: 交流220V、50Hz 。

d) 輸出電壓: 0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流: 40A

g) 輸出波形:正弦波, 波形畸變率:≤0.5%

h) 頻率調節范圍: 30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保 護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、中試控股試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重 量：28Kg

2、 勵磁變壓器10KVA 1臺

a) 額定容量: 10KVA

b) 輸入電壓: 250V

c) 輸出電壓： 3KV；6KV;

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) ZSBP-250KVA/250KV變頻串聯諧振成套試驗裝置電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止 。

h) 重 量： 60Kg ;

3、高壓電抗器 ZSDK-50/50 5臺

a) 額定容量： 50KVA

b) 額定電壓： 50KV

c) 額定電流： 1A

e) 品質因素： Q≥30

f) 結 構： 干式；

g) 重 量： 48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器 ZSTRF-250/0.001 1臺

a) 額定電壓： 250KV

b) 工作頻率： 30～300Hz

c) 分 壓 比： 1000：1

d) 分壓比誤差： ≤1%,

e) 測量精度： 交流有效值1.0級

f) 介質損耗： tgδ≤0.5% ;

g) 重 量： 30Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

使用直流高壓發生器的工作人員,必須是具有“高壓試驗上崗”的專業人員。使用直流高壓發生器請必須按《電力安全工作規程》的規定，并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時，應先將兩個電源斷開點明顯斷開，同時現場必須保證至少有三個工作人員，這樣才能有效的保證使用人員的安全。

主機上的指示燈、開關、表頭、旋鈕等已標清楚，閱讀操作說明書時請參照主機面板功能說明。

倍壓筒底座側面的四芯航插座為連接主機的插座，側面的接地端子為連接地線用。

附帶的高壓屏蔽電流表為數顯微安表，表頂端上的插孔為連接被試品的線插孔，同時也作為電源控制開關，不用時請拔掉。更換電池時請將表頭兩端的螺絲下掉后，取下后蓋，換好電池后請將后蓋用螺絲旋緊。

如需對氧化鋅避雷器進行75%VDC-1mA的測量時，應先升到電流到1000uA時電壓值停止(這時可記錄電壓、電流值)，然后按下黃色按鈕,電壓即降到原來的75%,并保持此狀態。此時可讀取微安表數值及電壓值。測量完畢后,調壓電位器逆時針回到零位,按下綠色按鈕,需再次升壓時按紅色按鈕即可。中試控股對大電容試品時，升壓應更要緩慢，并需要監視電流表充電電流不超過發生器的最大充電電流，一定要放慢升壓速度,避免充電電流過大。試驗完畢后，將電壓調節電位器逆時針回到零位上，隨后按綠色按鈕，切斷高壓，此時先不要關閉電源，電壓表顯示還有電壓值，此為存電電壓，等電壓降到2000V左右,方可用放電進行多次放電，確保安全。

直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。故障取樣采用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，動作時間一般在10微秒可完全關斷直流主回路。推動信號快速關斷保護在輸出端采用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下不損壞功率器件。

電力設備絕緣預防試驗包含了交流耐壓試驗和直流耐壓試驗。由于在直流電壓和交流電壓作用下，設備絕緣上的電壓分布不同，因而直流耐壓試驗在某些交流電壓較難實現的絕緣強度測試方面發揮了重要作用，成為交流耐壓的有效補充。中試控股直流高壓發生器是直流耐壓試驗的主要設備，為保證直流耐壓試驗的準確可靠.直流高壓發生器需要進行定期量值校準。

高壓電纜耐壓儀幾種測量方法

一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電 壓后讀取空試時的電暈和雜散電流‘I’然后接上試品升到試驗電壓讀取總電流 I1： 試品泄漏電流：I0= I1- I’。

當需要精密測量被試品泄漏電流時，應在高壓回路串接高壓微安。微安表必須有金屬屏蔽，應采用屏蔽線與試品聯接。高壓引線的屏蔽引出 應與儀表端的屏蔽緊密聯接。如果要排除 試品表面泄漏電流的影響可在試品高 電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接見。

對氧化鋅、磁吹避雷器等試品接地端可分開的情況下，也可采用在 試品的底部(地電位側)串入電流表進行測量的方式。但也必須使用屏蔽線(見 圖 8a)。當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端 繞上幾圈與屏蔽相聯接。
