避雷器耐壓試驗儀

中試控股技術博士為您解答：運行檢查耐壓測試儀的測試方法

1、將0.7MΩ標準電阻的一端連接耐壓測試儀的地線；

2、接通電源，將儀器、報警漏電流設定在5mA；

3、開啟儀器，用測試棒擊標準電阻另一端，調整電壓在3410V至3590V內儀器發出報警，則判定該儀器處于正常工作狀態，若不在3410V至3590V范圍內儀器報警的，則儀器工作不正常；

4、當在運行檢查時發現設備功能失效，運行檢查結果不能滿足規定要求時，操作人員需將上一次運行檢查合格檢測過的產品重新進行檢測，并將儀器送去維修。

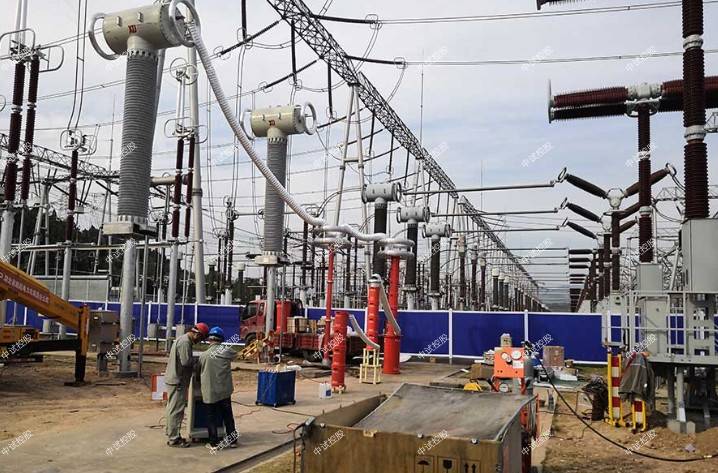

點擊添加圖片描述（最多60個字）

ZSBP-220KVA/20KV變頻串聯諧振成套試驗裝置

一、適用范圍

1、8.7~15kV交聯電纜交流耐壓試驗，被試品：10kV電纜300mm2交聯銅芯電纜。最大長長不小于5公里。

二、系統主要性能及參數

1、電源電壓： 220V/380V±10%、50Hz；

2、額定容量： 220KVA；

3、輸出電壓： 22KV，

4、輸出電流： 10A

5、輸出電壓波形: 正弦波；

6、ZSBP-220KVA/20KV變頻串聯諧振成套試驗裝置輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍: 30～300Hz ；

9、品質因數: ≥30

10、系統噪聲: ≤60db

11、系統測量精度: 1.0級

12、頻率分辨率: 0.01Hz

13、頻率不穩定度: ≤0.05%

14、環境溫度： -25℃～ +55℃

相對濕度: ≤90%

海拔高度: ≤2000m

15、ZSBP-220KVA/20KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18 具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備制造遵循的國家標準和行業標準

GB7328-87 << 變壓器和電抗器的聲級測量>>

GB1094 <<電力變壓器>>

ZBK41006-89 <<試驗變壓器>>

GB4208 <<外殼防護等級>>

GB2900 <<電工名詞術語>>

GB5273 <<變壓器、高壓電器和套管的端子>>

GB191 <<包裝儲運標志>>

GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88 <<電抗器>>

IEC358(1990) <<耦合電容器和電容分壓器>>

IEC1000 <<電磁兼容性>>

GB4793-1984 電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源20KW 1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 20KW

c) 工作電源: 交流220V/380V、50Hz 。

d) 輸出電壓: 0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流: 40A

g) 輸出波形:正弦波, 波形畸變率:≤0.5%

h) 頻率調節范圍: 30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) ZSBP-220KVA/20KV變頻串聯諧振成套試驗裝置變頻電源配備引線和插頭與其他設備進行連接。

m) 保 護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重 量：24Kg

2、 勵磁變壓器20KVA 1臺

a) 額定容量: 20KVA

b) 輸入電壓: 500V

c) 輸出電壓： 2KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) ZSBP-220KVA/20KV變頻串聯諧振成套試驗裝置結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止 。

h) 重 量： 120Kg ;

3、高壓電抗器 ZSDK-44/22 5臺

a) 額定容量： 44KVA

b) 額定電壓： 22KV

c) 額定電流： 2A

e) 品質因素： Q≥30

f) 結 構： 干式；

g) 重 量： 55Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器 ZSTRF-60/0.003 1臺

a) 額定電壓： 60KV

b) 工作頻率： 30～300Hz

c) 分 壓 比： 1000：1

d) 分壓比誤差： ≤1%,

e) 測量精度： 交流有效值1.0級

f) 介質損耗： tgδ≤0.5% ;

g) 重 量： 10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

2）變比測量

3）空載電流及空載損耗

4）短路阻抗和負載損耗

5）絕緣電阻測試

6）溫升試驗：額定容量下運行60min,溫升不大于65K

3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）ZSBP-220KVA/20KV變頻串聯諧振成套試驗裝置交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

4、成套裝置試驗

（1） 耐壓試驗：1.1額定電壓下，耐壓1min；

（2） 短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

所有操做均可在中文菜單提示下完成;

2、量程寬，可測變比1-2000(自動切換);精度高，變比1-500范圍內測量精度0.2%;501-2000范圍內測量精度0.5%;

3、標定參數只需輸入一次;在不知變比的情況下也可以測量(但是此時不能正確計算誤差);

4、可以從1分接開始，連續測完所有分接位，測試數據能自動存儲，特別適合多級有載調壓變壓器;

5、測試形式靈活，可以單測一個分接位也可以連續測多個分接位;

6、高低壓接反時，儀器能自動判斷停止測試，并提示：“高低壓接線反”;

7、當試品有短路時，按動測量鍵后，儀器顯示：“測試電源故障”，儀器有保護，停止供電;

點擊添加圖片描述（最多60個字）

避雷器耐壓試驗儀接地電阻測試儀正確的測試方法

1、將儀表放置水平位置，檢查檢流計的指針是否在中心線上，否則應用零位調整器將其調整于中心線上。

2、將倍率標度置于最大倍數，慢慢轉動發電機的搖把，同時轉動測量標度盤使檢流計的指針指于中心線

上

3、當檢流計的指針接近平衡時，加快發電機搖把的轉速，使其達到每分鐘120轉以上，同時調整測量標度盤，

使指針指于中心線上。

4、如測量標度盤的讀數小于1時，應將倍率置于較小的倍數，在重新調整測量標度盤以得到正確的讀數。

教你怎么使用耐壓測試儀方法和注意事項

1．接通電源，開啟耐壓測試儀電源開關，開啟設備；將儀器報警漏電流、測試電壓及測試時間等參數按規定設

置。具體參數祥見各測試工站《作業說明書》。

2. 將被測機器與耐壓測試儀低端(引出線插板)連接，高端的測試導線與被測物的地線或外殼應接觸 (即測試探針端)。

3. 然后按下測試探針上“啟動開關”按鈕，此時設備“測試”指示燈亮，輸出電壓表指示達到標準設定值，即

已開始加電測試。

4. 在設定時間內，超漏燈不亮，測被測機型為合格。

5. 如果被測機器超過設定漏電流值，則儀器自動切斷輸出電壓，同時鋒鳴器報警，超漏燈亮，則被測機器為不

合格，此時松開測試探針手柄上的“啟動開關”按鈕或按下復位鍵即可清除報警聲，再測試時應重新按啟動鍵。

耐壓測試儀注意事項：

1. 本崗位作業人員須熟悉該設備各項性能及操作要求，非本崗位人員嚴禁操作，操作者腳下墊絕緣橡皮墊，戴

絕緣手套，以防高壓電擊造成生命危險。

2. 儀器必須可靠接地，在連接被測機器時，必須保證高壓輸出“0”及在“復位”狀態

3. 測試時，儀器接地端與被測體要可靠相接，嚴禁開路；

4. 切勿將輸出地線與交流電源線短路，以免外殼帶有高壓，造成危險；

5. 盡可能避免高壓輸出端與地線短路，以防發生意外；

6. 測試燈、超漏燈、一旦損壞，必須立即更換，以防造成誤判；

7. 排除故障時，必須切斷電源；在有加電測試的狀態下禁止將導線接到或拔出被測物，并且也不要接觸被測物

體及導線；

8. 儀器空載調整高壓時，漏電流指示表頭有起始電流，均屬正常，不影響測試精度；

9. 儀器避免陽光直射，不要在高溫潮濕多塵的環境中使用或存放.
