變壓器變頻耐壓儀

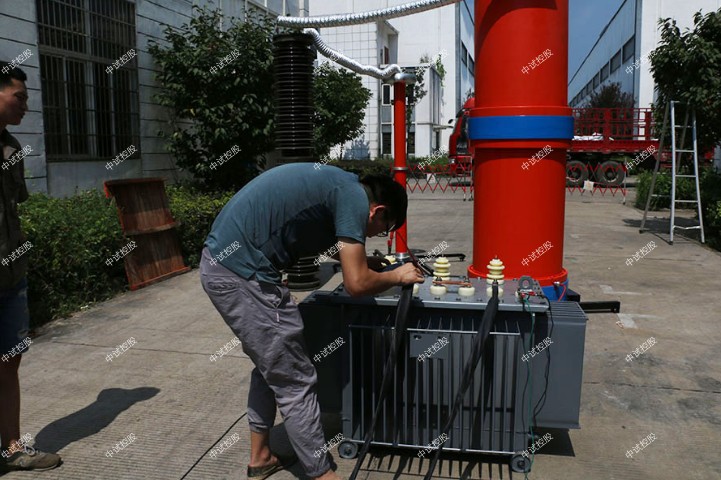

ZSBP-270KVA/120KV變頻串聯諧振成套試驗裝置

一、適用范圍

1. 35kV/300mm2的電纜，長度2.0km，電容量≤0.394uF試驗頻率為30-300Hz,試驗電壓52kV。

2. 滿足35kV/16000變壓器及開關柜設備交流耐壓，試驗頻率為30-300Hz,試驗電壓85kV。

3. 10kV/300mm2的電纜，長度3.0km，電容量≤1.15uF試驗頻率為30-300Hz,試驗電壓22kV。

4. 中試控股滿足10kV變電站變壓器的交流耐壓，電容量≤0.01uF試驗頻率為45-65Hz,試驗電壓35kV。

5. 滿足35kV變電站的母線開關柜設備交流耐壓，試驗頻率為30-300Hz,試驗電壓118kV。

二、ZSBP-270KVA/120KV變頻串聯諧振成套試驗裝置系統主要性能及參數

1、電源電壓：   380V±10%、50Hz；

  2、額定容量：    270KVA；

  3、輸出電壓：    120KV，

  4、輸出電流：     2.5A ， 5A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

GB/T16927.1-2-1997     <<高電壓試驗技術>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  四、系統配置及具體參數

1、變頻控制電源15KW                1臺

a) 中試控股變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 15KW

c) 工作電源:      交流380V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  30A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) ZSBP-270KVA/120KV變頻串聯諧振成套試驗裝置變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 16Kg

2、 勵磁變壓器15KVA            1臺

a) 額定容量:    15KVA

b) 輸入電壓:    500V

c) 輸出電壓：   2KV；3 KV，,5 KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    70Kg ;

3、高壓電抗器 DK-67.5/27       4臺

a) 額定容量： 67.5KVA

b) 額定電壓：   27KV

c) 額定電流：2.5A

e) ZSBP-270KVA/120KV變頻串聯諧振成套試驗裝置品質因素：  Q≥30

f) 結    構： 干式；

    g)  重    量： 55Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   TRF-120/0.001                 1臺

a) 額定電壓：    120KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）    耐壓試驗：1.1額定電壓下，耐壓1min；

（2）    短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

使用方法是什么：

1.接線方法：紅、黑兩芯線對應接儀器面板的一、二次插孔，另一端分別接電流互感器對應的一、二次。紅色線接二次（K1）極性端，黑線接電流互感器的二次（K2）端；紅色線接電流互感器的一次（L1）極性端，黑色線接電流互感器的一次（L2）端。

注意：如果互感器一次是穿心形式，則紅色線從極性端（P1或L1）穿進，再與黑線短接即可。
2.接好線后，插上電源（或用儀器內的直流電源），中試控股打開電源開關。按面板測量按鍵，等待大約10秒后，面板上液晶屏即顯示出測量的結果（顯示變比值，如100/5直接顯示20，100/1直接顯示100），同時極性顯示互感器此時的接線方式及極性。
3.如果要重復測量時，請按復位按鍵，之后再按測量按鍵即可進行再次測量。
4.觀察極性指示，如果顯示加極性，說明紅色線或黑色線所接的是加極性，則表示接線極性錯誤；如顯示減極性，說明紅色線或黑色線所接的是減極性，則表示接線極性正確。
5.和一次（即與電流互感器接線相反）。紅色線接二次（K1）極性端，黑線接電流互感器的二次（K2）端；紅色線接電壓互感器的一次（L1）極性端，黑色線接電壓互感器的一次（L2）端。
6.接好線后，插上電源（或用儀器內的直流電源），打開電源開關。按面板測量按鍵，等待大約10秒后，面板上液晶屏即顯示出測量的結果（顯示變比值，如10KV/100V直接顯示100），同時極顯示互感器此時的接線方式及極。
7.如果要重復測量時，請按復位按鍵，之后再按測量按鍵即可進行再次測量。

8.觀察極性指示，如果顯示加極性，中試控股說明紅色線或黑色線所接的是加極，則表示接線極錯誤；如顯示減極性，說明紅色線或黑色線所接的是減極，則表示接線極性正確

高低壓電流互感器變比測試儀的使用方法及測試步驟如下：

變壓器變頻耐壓儀測試準備：

1、檢查儀器各部分外觀，在無破損、變形、污穢、水漬的情況下，方可進行下一步；

2、打開電源開關，觀察液晶屏中各部分電池的電壓值和剩余電量百分數，看電池電量是否夠用。

3、檢查絕緣桿操作是否正常，每節桿的鎖緊部的功能是否正常，是否能靈活的鎖緊和放松，正常后方可使用。

高低壓電流互感器變比測試儀的的使用方法及測試步驟：

1、中試控股將低壓鉗表與主機連接好，注意接口處要鎖緊，防止開路；

2、接好主機天線，以保證無線通訊的質量良好（如果高低壓被測點之間距離很近，且無障礙物，可不用接天線）；

3、打開主機電源，選擇進入“變比測量”功能屏；

4、將低壓鉗表卡在被測互感器二次側導線的任意一根，中試控股使電流從鉗表標有流入端的方向流入，還要注意鉗口良好閉合；此時應在主機的液晶屏可顯示出二次電流的幅值；

4、將高壓鉗表與絕緣桿連接好，根據被測線路的高度調節好絕緣桿的長度，要保證每節桿的連接處都確實鎖緊；

5、向上輕推絕緣桿，將高壓鉗表卡在被測互感器的一次側導線上，也要注意電流的流入方向和鉗口的良好閉合；

6、變壓器變頻耐壓儀讀取主機的測試結果；

7、下拉絕緣桿使高壓鉗表與被測線路脫離，動作要輕柔，不要猛力拉拽，防止機械結構損壞；

8、收起絕緣桿，將高壓鉗表的電源關閉，并從絕緣桿上取下；

9、從二次線上摘掉低壓鉗表，再將低壓鉗表從主機上摘除；

9、關閉主機電源，摘下天線；
