 變壓器外施耐壓儀

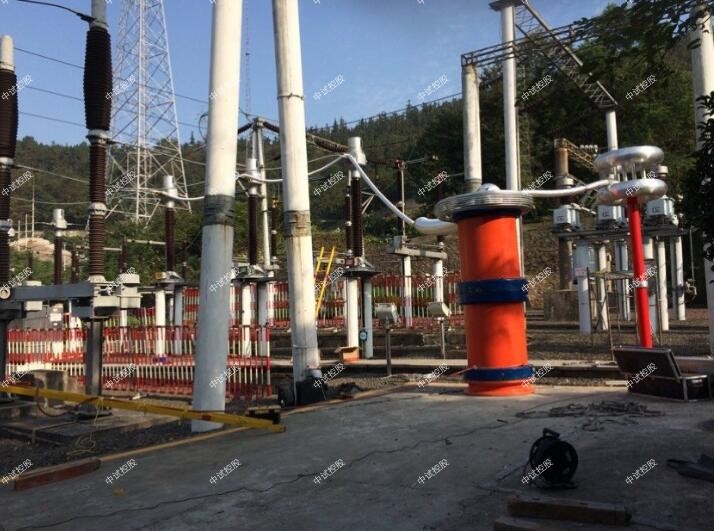

ZSBP-390KVA/52KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1. 35kV/300mm2的電纜，長度3.0km，電容量≤0.59uF試驗頻率為30-300Hz,試驗電壓52kV。

2．滿足10kV變電站變壓器、配電設備交流耐壓。

二、中試控股系統主要性能及參數

1、電源電壓：   380V±10%、50Hz；

  2、額定容量： 390KVA；

  3、輸出電壓：     52KV，

  4、輸出電流：      7.5A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、ZSBP-390KVA/52KV變頻串聯諧振成套試驗裝置具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  四、系統配置及具體參數

1、變頻控制電源15KW                1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 中試控股額定輸出容量: 15KW

c) 工作電源:      交流380V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) ZSBP-390KVA/52KV變頻串聯諧振成套試驗裝置變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：中試控股具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 16Kg

2、 勵磁變壓器15KVA            1臺

a) 中試控股額定容量:    15KVA

b) 輸入電壓:    500V

c) 輸出電壓：   2KV；4KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    60Kg ;

3、高壓電抗器 ZSDK-97.5/26         4臺

a) 額定容量：   97.5KVA

b) 中試控股額定電壓：   26KV

c) 額定電流： 3.75A

e) ZSBP-390KVA/52KV變頻串聯諧振成套試驗裝置品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 110Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   ZSTRF-60/0.003                 1臺

a) 額定電壓：    60KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）    ZSBP-390KVA/52KV變頻串聯諧振成套試驗裝置耐壓試驗：1.1額定電壓下，耐壓1min；

（2）    短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

1、  變壓器外施耐壓儀詳細介紹變壓器并列運行條件：

（1）結線組別相同；

（2）電壓比相等（允許差5%）；

（3）短路電壓比相等（允許差5%）；

電力二級承試設備如變壓器并列運行條件不符合時，需經計算驗證在任何一臺變壓器不會過負荷的情況下，經有關領導批準方可并列運行。

2、  中試控股詳細介紹變壓器停送電的操作順序：

變壓器停電操作順序：一般先斷開負荷側開關，后斷開電源側開關；送電操作順序與停電操作順序相反。

3、  中試控股詳細介紹對空載變壓器充電要求：

（1）對變壓器充電時，一般應按照先從高壓側充電的原則進行充電，如需從中壓側充電，應核算驗證，并經省調總工批準方可進行；

（2）充電前，按調度要求將變壓器電壓分接頭調整到規定位置，使充電后空載變壓器各側電壓值不超過相應分接頭電壓的5%；

（3）新投產或大修后的變壓器在投入運行時，有條件者應先做零起升壓試驗，而后在全電壓下沖擊合閘五次，在并網前應校對相位；

（4）充電變壓器應具有完備的繼電保護，在對變壓器充電時，應選擇保護齊全、可靠和有后備保護的電源側充電。

4、  主變壓器中性點接地方式及其操作規定：

對于中性點直接接地系統中，變壓器中性點的操作，須依據避免過電壓，繼電保護可靠動作和系統穩定等方面的要求進行考慮。

 變壓器外施耐壓儀有關主變中性點接地方式及操作規定如下：

（1）變壓器中性點接地方式，應滿足各種運行方式下的繼電保護整定和運行要求；

（2）變壓器充電或停運前，必須將中性點接地刀閘推上，并使開關在斷開側的線圈中性點保持接地運行；

（3）并列運行的變壓器，在倒換中性點接地刀閘時，應先推（合）后拉；有關另序過流和另序過電壓保護要作相應切換；

（4）經消弧線圈接地系統中的并列運行變壓器在倒換操作時，不允許將消弧線圈同時接入兩臺變壓器中性點上，應先拉后推（合）；

（5）當數臺變壓器接入雙母線時，每一組母線上至少應有一臺變壓器中性點接地。

5、  變壓器開關需倒旁路開關帶時，應將相關差動保護退出，操作完畢后，經過檢查，保護切換正確，方可投入主變差動保護。
