10kv試驗設備耐壓儀

時間：2021-11-15

10kv試驗設備耐壓儀

中試控股技術博士為您解答：順時針旋轉電壓粗調旋鈕18，當電壓接近所需電壓值時，再旋轉電壓細調旋鈕19至所需電壓為止，這時電壓顯示值單位為kV，電流顯示值單位為mA。倒相法、三相電流測試法等抗干擾措施在理論上可以消除外界工頻干擾的影響，但長期實踐經驗表明，其效果并不理想，測量數據的復現性差，難以得到滿意的測量結果。究其原因，此類抗干擾措施的假設前提條件是：外界干擾是純正的工頻信號，且在測試期間保持穩定不變。顯然，實際系統情況并非如此。因此，測量誤差主因往往難以判定

正弦波形是在時域中定義的，但其波形失真參數卻用正弦波形通過傅里葉變換后在頻域中各諧波分量相對于基波幅度的大小來表示（見失真度測量）脈沖波形測量的內容較多。

被試回路不能接錯，所接設備斷開點清楚，試驗電壓穿越到其他設備上。

通知運行與檢修的有關人員，必要時派人到現場檢查，確實無人工作后方可實驗

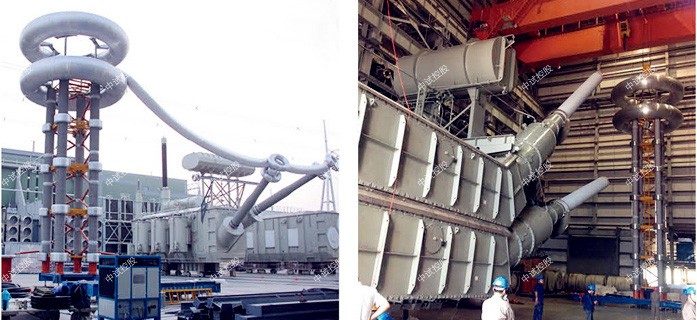

ZSBP-650KVA/52KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1. 35kV/300mm2的電纜，長度5km，電容量≤0.99uF試驗頻率為30-300Hz,試驗電壓52kV。

二、系統主要性能及參數

1、電源電壓： 380V±10%、50Hz；

2、額定容量： 650KVA；

3、輸出電壓： 52KV，

4、輸出電流： 2.5A . 12.5A

5、輸出電壓波形: 正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍: 30～300Hz ；

9、品質因數: ≥30

10、系統噪聲: ≤60db

11、系統測量精度: 1.0級

12、頻率分辨率: 0.01Hz

13、頻率不穩定度: ≤0.05%

14、環境溫度： -25℃～ +55℃

相對濕度: ≤90%

海拔高度: ≤2000m

15、ZSBP-650KVA/52KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18 具備過電壓、過電流、過熱保護功能。

19、ZSBP-650KVA/52KV變頻串聯諧振成套試驗裝置具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87 << 變壓器和電抗器的聲級測量>>

GB1094 <<電力變壓器>>

ZBK41006-89 <<試驗變壓器>>

GB4208 <<外殼防護等級>>

GB2900 <<電工名詞術語>>

GB5273 <<變壓器、高壓電器和套管的端子>>

GB191 <<包裝儲運標志>>

GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88 <<電抗器>>

IEC358(1990) <<耦合電容器和電容分壓器>>

IEC1000 <<電磁兼容性>>

GB4793-1984 電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源ZSBP-40KW 1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 40KW

c) 工作電源: 交流220V/380V、50Hz 。

d) 輸出電壓: 0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流: 80A

g) 輸出波形:正弦波, 波形畸變率:≤0.5%

h) 頻率調節范圍: 30～300Hz

頻率調節分辨率: 0.001 Hz

i) ZSBP-650KVA/52KV變頻串聯諧振成套試驗裝置連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保護：具有過壓、過流、過熱、放電保護功能。

n) 中試控股具備手動試驗/自動試驗兩種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重量： 25Kg

2、勵磁變壓器ZSLB-38KVA 1臺

a) 額定容量: 38KVA

b) 輸入電壓: 500V

c) 輸出電壓： 3KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) ZSBP-650KVA/52KV變頻串聯諧振成套試驗裝置結構：采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止。

h) 重量： 65Kg ;

3、高壓電抗器 ZSDK-65/26 10臺

a) 額定容量： 65KVA

b) 額定電壓： 26KV

c) 額定電流： 2.5A

e) 品質因素： Q≥30

f) 結構：干式；

g) 重量： 75Kg/臺

h) 連續運行時間：≥ 1小時

4、電容分壓器 ZSTRF-60/0.0028 1臺

a) 額定電壓： 60KV

b) 工作頻率： 30～300Hz

c) 分壓比： 1000：1

d) 分壓比誤差： ≤1%,

e) 測量精度：交流有效值1.0級

f) 介質損耗： tgδ≤0.5% ;

g) 重量： 30Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

出廠檢驗

本裝置出廠前，中試控股對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

2）變比測量

3）空載電流及空載損耗

4）短路阻抗和負載損耗

5）絕緣電阻測試

6）ZSBP-650KVA/52KV變頻串聯諧振成套試驗裝置溫升試驗：額定容量下運行60min,溫升不大于65K

3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

4、成套裝置試驗

（1）耐壓試驗：1.1額定電壓下，耐壓1min；

（2）中試控股短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

二次回路耐壓試驗時，需將互感器二次繞組的保護接地線拆開，試驗結束后立即恢復。

電壓互感器二次通電試驗時，應將高低壓開關（熔斷器）拉開

總之，由于工頻電流法的試驗電流的頻率與外界工頻干擾的頻率相同，同頻率的外界工頻干擾信號再加上干擾信號中的諧波、高頻和直流等成分的影響，必然導致測量結果出現誤差。

交流耐壓的可靠性，電氣設備都是在50HZ的工頻情況下運行的，所以在工頻的條件下進行耐壓可以完全真實的模擬設備運行時的耐受情況，而且由于試驗變壓器采用的調壓器和變壓器的方式，它對電纜，主力變壓器等大容量（C）的試品進行耐壓就需要相應大容量的試驗變壓器，但是試驗變壓器越大就越笨重

《GB1208 2006 電流互感器》（對應于歐標《IEC60044-1》

· 采用新型電流繼電器，更可靠

· 保護功能：過流保護、零位啟動保護、聲光語言提醒

· 采用新型時間繼電器，計時范圍更廣（1S～99H）

10kv試驗設備耐壓儀工頻電流法是傳統方法，在的接地網測量項目，由于外界工頻電磁干擾并不是特別強，再加上工程條件下電力系統中沿用了數十年，而且至今仍在使用，特別是對于變電站或發電的布線工作比較容易實施（例如采用反向布線和夾角布線）。但對于運行中的變電站，采用工頻電流法測量接地網過程中的誤差問題就顯得格外突出環網柜耐壓儀

機主要原因是：外界工頻電磁場以及地中零序性質的電流等所產生效果與工頻試驗電流所產生效果相比，已經達到無法忽視的程度。例如，實際現場中，即使在試驗電流為零的情況下，較長的電壓線上外界干擾電壓（工頻為主要成分）已經達到數伏，假若地網接地電阻為0.2歐姆的話，20A信號試驗電流所產生的信號電壓降也僅4V。

串聯諧振在高壓電氣設備試驗中的應用具有良好的效果，在實際的試驗中我們要最好安全防護措施，降低參數的影響，提高試驗的準確定。

10kv試驗設備耐壓儀從而保證內部的電路頻率與外部的電路頻率相同．從而產生串聯回路的諧振電流。只有電容與電感達到最大的電壓值才能夠保證串聯諧振的產生．這樣設計的好處是可以在高壓電氣設備試驗的時候根據最大的電路電壓進行，有效的實現高壓電氣設備試驗的重要目標。

母線定相試驗：對于高壓分段母線，使用高壓核相器進行定相試驗，防止相序接錯。低壓分段母線可在母聯柜上用電壓表進行定相試驗。

一般情況下在進行高壓電氣設備試驗時。串聯的諧振要根據試驗的需要進行諧振頻率的改變與調節，通常情況下都是由電感與電容進行參數調節的，所以在進行高壓電氣設備試驗的過程中，需要能夠產生電容與電感的電容器與電抗器，在實驗時，根據具體的要求對電容以及電感進行數值的調節。
