10kv電纜耐壓儀

中試控股技術博士為您解答：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系。 可以說，電壓互感器是一個被限定結構和使用形式的變壓器。

變壓器變比測試儀是用于丈量和剖析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的歸納丈量儀器。它采用計算機控制，通過特別規劃的丈量電路，可實現對有載分接開關的過渡時刻、過渡波形、過渡電阻、三相同期性、等參數的丈量，可根據需要和現場條件，直接由分接開關引線進行丈量，也可由變壓器三相套管及中點直接接線丈量。變壓器變比測試儀具有對所測數據進行剖析、存貯、打印等功用。解決了現在電力變壓器有載分接開關丈量方法落后，沒有測驗手法的問題，可在電力設備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在毛病，對進步電力系統運行的可靠性具有重要意義。

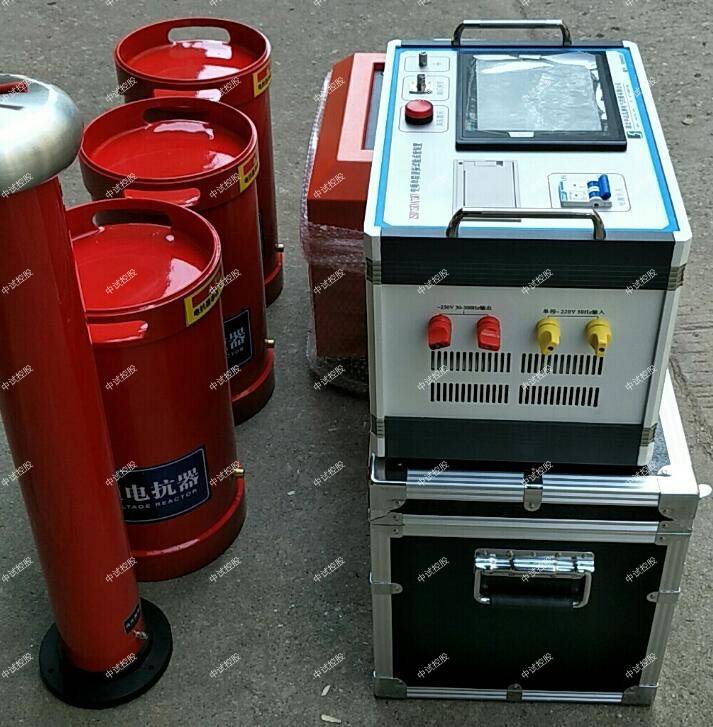

ZSBP-520KVA/52KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1. 35kV/300mm2的電纜，長度4km，電容量≤0.8uF試驗頻率為30-300Hz,試驗電壓52kV。

二、系統主要性能及參數

1、電源電壓： 380V±10%、50Hz；

2、額定容量： 520KVA；

3、輸出電壓： 52KV，

4、輸出電流： 2.5A . 10A

5、輸出電壓波形: 正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、ZSBP-520KVA/52KV變頻串聯諧振成套試驗裝置允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍: 30～300Hz ；

9、品質因數: ≥30

10、系統噪聲: ≤60db

11、系統測量精度: 1.0級

12、頻率分辨率: 0.01Hz

13、頻率不穩定度: ≤0.05%

14、環境溫度： -25℃～ +55℃

相對濕度: ≤90%

海拔高度: ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、ZSBP-520KVA/52KV變頻串聯諧振成套試驗裝置具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、中試控股具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18 具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、ZSBP-520KVA/52KV變頻串聯諧振成套試驗裝置設備遵循的標準和行業標準

GB7328-87 << 變壓器和電抗器的聲級測量>>

GB1094 <<電力變壓器>>

GB/T16927.1-2-1997 <<高電壓試驗技術>>

ZBK41006-89 <<試驗變壓器>>

GB4208 <<外殼防護等級>>

GB2900 <<電工名詞術語>>

GB5273 <<變壓器、高壓電器和套管的端子>>

GB191 <<包裝儲運標志>>

GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88 <<電抗器>>

IEC358(1990) <<耦合電容器和電容分壓器>>

IEC1000 <<電磁兼容性>>

GB4793-1984 電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源ZSBP-20KW 1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 20KW

c) 工作電源: 交流220V/380V、50Hz 。

d) 輸出電壓: 0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流: 40A

g) 輸出波形:正弦波, 波形畸變率:≤0.5%

h) 頻率調節范圍: 30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) ZSBP-520KVA/52KV變頻串聯諧振成套試驗裝置變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 中試控股保 護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動試驗兩種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重 量： 25Kg

2、 勵磁變壓器ZSLB-20KVA 1臺

a) 額定容量: 20KVA

b) 輸入電壓: 500V

c) 輸出電壓： 2KV；4KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止 。

h) 重 量： 65Kg ;

3、ZSBP-520KVA/52KV變頻串聯諧振成套試驗裝置高壓電抗器 ZSDK-65/26 8臺

a) 額定容量： 65KVA

b) 額定電壓： 26KV

c) 額定電流： 2.5A

e) 品質因素： Q≥30

f) 結 構： 干式；

g) 重 量： 50Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器 ZSTRF-60/0.0028 1臺

a) 額定電壓： 60KV

b) 工作頻率： 30～300Hz

c) 分 壓 比： 1000：1

d) 分壓比誤差： ≤1%,

e) 測量精度： 交流有效值1.0級

f) 介質損耗： tgδ≤0.5% ;

g) 重 量： 30Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

2）變比測量

3）空載電流及空載損耗

4）短路阻抗和負載損耗

5）絕緣電阻測試

6）溫升試驗：額定容量下運行60min,溫升不大于65K

3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

4、成套裝置試驗

（1） 耐壓試驗：1.1額定電壓下，耐壓1min；

（2） 短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

10kv電纜耐壓儀其次經過分析判斷變壓器變比測試儀情況。安裝精度和拆開程序，對雜亂零部件的拆開要作記載，以防恢復時呈現過失，對不易拆開的零部件不要強行拆開。應選用橡膠塑料、木質錘，輕輕敲擊使其稍有松動后再拆開。

對金屬、橡膠、玻璃、磁性體等不同材質的零部件，應分開寄存，同時要避免丟掉。尤其是被磁化后會影響運用，對不是有必要拆動的零部件決不要輕易拆動，對自己沒有把握解決的問題建議請專業機械進行修補。

然后對讀數部位呈現的指針變形、刻度標尺磨損、模糊不清、顯示器電信號中斷或電參數反常，影響正常顯示和準確讀數的要進行替換。

再然后修正安裝調試完，要對其進行空載和實載試運行。對直接影響觸及計量讀數的還應請標：計量部門檢定，以確保變比測試儀檢測出的數據能參數都符合要求。對操作運用情況要作判定，并做好記載存檔。

順時針旋轉電壓粗調旋鈕18，當電壓接近所需電壓值時，再旋轉電壓細調旋鈕19至所需電壓為止，這時電壓顯示值單位為kV，電流顯示值單位為mA。倒相法、三相電流測試法等抗干擾措施在理論上可以消除外界工頻干擾的影響，但長期實踐經驗表明，其效果并不理想，測量數據的復現性差，難以得到滿意的測量結果。究其原因，此類抗干擾措施的假設前提條件是：外界干擾是純正的工頻信號，且在測試期間保持穩定不變。顯然，實際系統情況并非如此。因此，測量誤差主因往往難以判定。

10kv電纜耐壓儀正弦波形是在時域中定義的，但其波形失真參數卻用正弦波形通過傅里葉變換后在頻域中各諧波分量相對于基波幅度的大小來表示（見失真度測量）脈沖波形測量的內容較多。

被試回路不能接錯，所接設備斷開點清楚，試驗電壓穿越到其他設備上。

通知運行與檢修的有關人員，必要時派人到現場檢查，確實無人工作后方可實驗

二次回路耐壓試驗時，需將互感器二次繞組的保護接地線拆開，試驗結束后立即恢復。

電壓互感器二次通電試驗時，應將高低壓開關 （熔斷器）拉開
